腕表宝石轴承精密加工专用设备结构

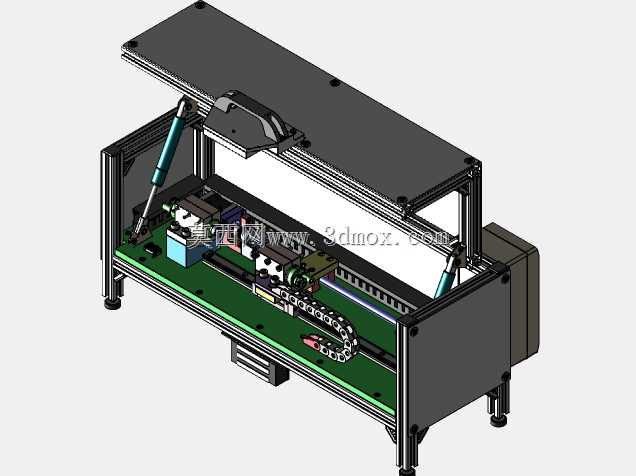

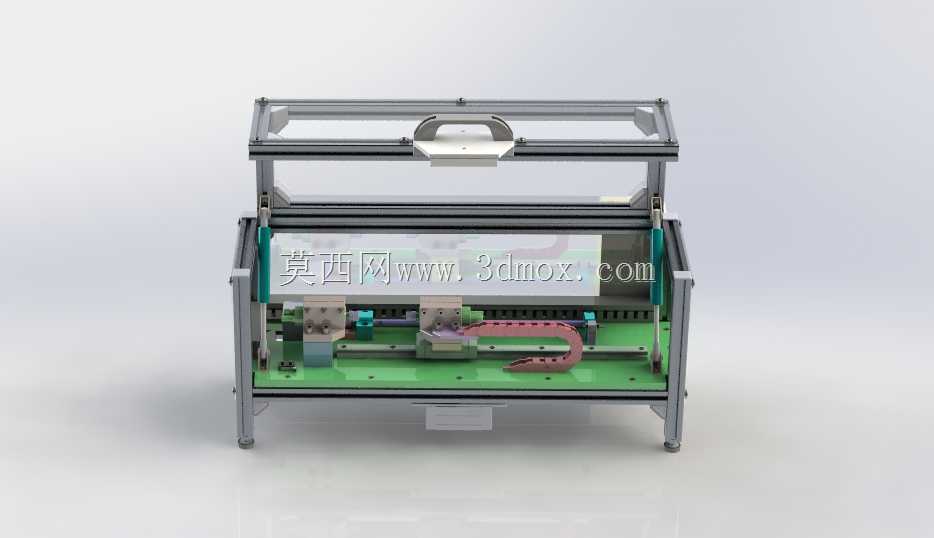

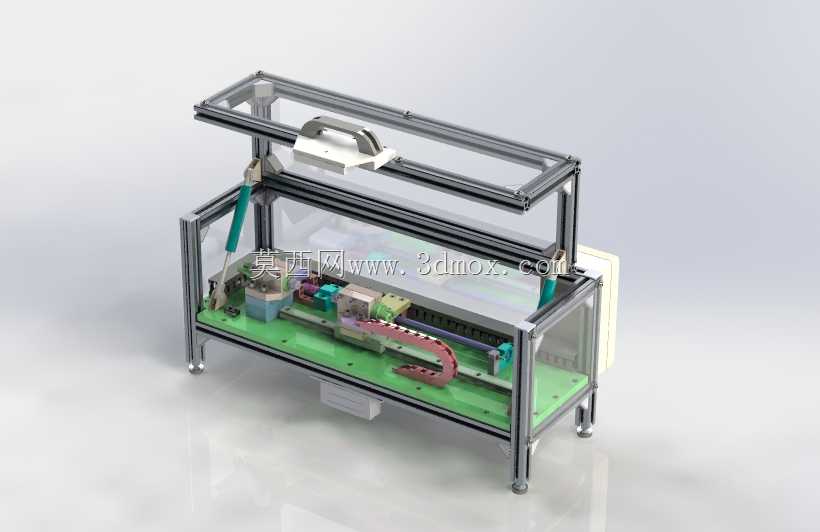

　　这款设备针对机械腕表核心部件——宝石轴承的精密加工工序设计，主要应用于腕表机芯制造车间的宝石元件精加工工位，适配刚玉、红宝石等硬质宝石材料的开槽、研磨、倒角等多道连续加工工序，替代传统单工序分散加工的人工作业模式，可将单批次宝石元件的加工周转路径缩短60%以上，适配中小批量高端机芯的宝石零件定制加工需求，也可兼容批量量产线的标准化加工节拍。设备整体采用工业铝型材搭建框架主体，型材选型兼顾结构刚性与轻量化需求，框架四周预留透明亚克力护板安装槽位，加工区域全封闭设计既可以阻挡加工过程中产生的研磨碎屑飞溅，也方便操作人员实时观察内部加工状态，顶部框架集成可滑动的观察窗把手，方便日常维护时快速开启护板调整内部工装。

　　设备底部配置可调式防滑脚杯，可根据车间地面平整度调整整机水平，安装时仅需预留1200mm×700mm的地面占位空间，整机高度控制在1100mm，适配标准站立作业工位的操作高度，无需额外搭建加高工作台，设备后侧预留气源与电源接口位，安装边界距离墙面需预留不小于150mm的走线与维护空间，避免管线弯折影响气电供应稳定性。内部加工工位采用绿色绝缘工装板作为安装基板，所有加工执行组件、送料导轨、定位夹具均直接固定在工装板上，基板与铝型材框架之间设置减震垫，可抵消加工过程中研磨组件产生的高频微震动，避免震动传递到定位夹具影响宝石零件的加工精度。送料结构采用直线导轨搭配气动拨叉的组合设计，可实现宝石坯料的逐工位步进送料，

　　每个工位的定位夹具采用仿形卡槽设计，可适配直径0.8mm到3mm之间的圆形宝石坯料装夹，装夹定位精度控制在0.01mm以内，避免加工过程中坯料偏移导致的尺寸超差。加工执行端集成多组可调角度的研磨主轴与倒角刀具，刀具安装位预留角度调节刻度，操作人员可根据不同型号宝石轴承的加工要求，快速调整刀具的进给角度与行程，设备中部设置的废料收集抽屉，可承接加工过程中掉落的研磨碎屑与废弃冷却液，抽屉采用抽拉式设计，清理时无需拆解设备主体，日常维护效率更高。设计过程中优先考虑了工序整合的需求，将原本需要在三台独立设备上完成的宝石坯料端面研磨、油槽开槽、边缘倒角工序整合到同一台设备的线性工位上，坯料一次装夹即可完成全部加工工序，

　　避免多次装夹带来的定位误差，同时也减少了工序间的零件转运与等待时间。设备的气动管路全部沿铝型材框架的内置槽位排布，外部无裸露管线，既避免车间作业过程中管线被剐蹭损坏，也让设备整体外观更整洁，操作侧预留的控制按钮安装位，可根据产线需求搭配启动、停止、急停等操作元件，无需额外外置控制盒占用操作空间。针对宝石加工过程中需要的微量冷却需求，设备内部预留了冷却液管路的走管空间，可搭配微量润滑系统将冷却介质精准输送到加工点位，避免冷却液飞溅污染设备其他区域，同时也能降低加工过程中刀具的磨损速度，延长刀具的连续使用寿命。框架顶部的横梁预留了视觉检测组件的安装位，后续如果需要升级加工后自动检测功能，可直接在预留位安装工业相机与镜头，无需对主体框架进行二次打孔改造，设备的模块化设计让后续功能升级的改造成本降低40%以上，适配腕表制造企业逐步升级产线自动化程度的需求。
