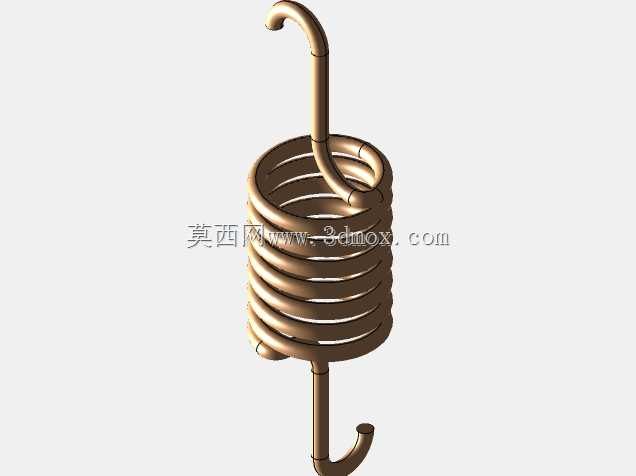

带挂钩螺旋线圈拉伸弹簧结构设计

　　这类带双挂钩的螺旋拉伸弹簧，在日常机电设备、小型工装夹具、民用五金结构里的应用场景非常广泛，小到文具卡扣、家电门盖复位结构，大到小型设备的张紧机构、传动部件的回位结构，都能见到这类零件的身影。它的核心用途是在承受轴向拉力的时候，通过自身簧丝的弹性变形储存弹性势能，在外力撤除后带动相连部件回到初始位置，或是在两个连接部件之间提供持续的张紧拉力，避免机构出现松脱、错位的问题。

　　从功能特性来看，这款拉伸弹簧采用两端一体成型的挂钩结构，区别于普通闭口拉伸弹簧的端面设计，两端的挂钩可以直接挂接在对应的安装销轴、挂孔位置，不需要额外配置连接座或者紧固件，大幅简化了安装环节的结构设计，也降低了装配环节的零件数量。簧丝部分采用等螺距的螺旋线圈结构，每一圈簧丝在自由状态下是紧密贴合的，只有当承受轴向拉力的时候，簧丝圈之间才会出现间隙，这种设计能让弹簧在有限的安装长度内，获得更长的拉伸行程，同时保证拉力输出的线性度，在有效行程内，拉力值和拉伸长度的比值保持稳定，不会出现力值突变的情况，这对于需要稳定回弹力的机构来说至关重要，比如小型设备的安全门复位结构，如果弹簧力值波动过大，就会出现门体关不到位或者开启阻力过大的问题。

　　在设计思路上，这类挂钩式拉伸弹簧首先要匹配安装场景的空间边界，两端挂钩的弯折角度、开口尺寸，必须和安装位置的销轴直径、挂接深度完全匹配，避免安装后出现挂钩脱出、或者弹簧倾斜别劲的问题。簧丝的直径选择，需要结合所需的最大拉力、允许的最大变形量来计算，簧丝过粗会导致弹簧刚度太大，需要的拉力超过机构的驱动力，簧丝过细则会导致弹簧在最大拉伸长度下出现塑性变形，无法回到初始自由长度，失去弹性作用。螺旋圈的内径尺寸，需要考虑弹簧在拉伸过程中不会出现径向的过大变形，避免和周边的零部件发生剐蹭，同时也要保证簧丝在卷制过程中的内应力均匀，不会因为卷制半径过小导致簧丝出现裂纹、应力集中的问题，影响弹簧的疲劳寿命。两端的挂钩和螺旋主体的过渡位置，是整个弹簧应力最集中的区域，设计的时候需要在过渡位置做圆滑的圆弧过渡，不能出现直角弯折，否则在反复拉伸的过程中，过渡位置很容易出现断裂失效，这也是很多小厂家生产的拉伸弹簧容易在挂钩位置断裂的核心原因。

　　从安装边界来看，这类弹簧的自由长度是指两端挂钩最外侧端点之间的距离，安装的时候需要预留足够的拉伸空间，要保证弹簧拉伸到最大工作长度的时候，簧丝的应力在材料的许用应力范围内，同时两端挂钩的挂接位置要保证受力方向和弹簧的轴向重合，避免出现偏载，偏载会导致弹簧一侧的簧丝受力过大，另一侧受力不足，不仅会让力值输出不稳定，还会大幅缩短弹簧的使用寿命。在实际选型应用的时候，还要考虑使用环境的影响，如果是在潮湿、有腐蚀的环境下使用，需要对簧丝表面做对应的防腐处理，如果是在高温环境下使用，则要选择对应耐温等级的弹簧材料，避免材料在高温下出现弹性衰减，导致机构失效。很多结构设计人员在选用这类弹簧的时候，往往只关注自由长度和最大拉力，忽略了挂钩的尺寸、安装后的受力角度，很容易出现弹簧安装后干涉、挂钩脱出、过早断裂的问题，在三维建模阶段就把弹簧的完整结构、安装位置的周边边界都做完整的装配校验，就能提前规避这些实际装配中会出现的问题，减少后续样机调试阶段的反复修改。
