三孔同轴基座类机械结构件

项目分类:通用机械零部件 发布时间:2022-05-30 ID:643839
  • 三孔同轴基座类机械结构件
  • 三孔同轴基座类机械结构件
  • 三孔同轴基座类机械结构件
  • 三孔同轴基座类机械结构件
  • 三孔同轴基座类机械结构件

  该结构件属于小型精密安装基座类零件,在小型手持动力工具、便携检测设备、模块化通讯终端这类需要紧凑排布多组圆柱功能元件的场景中应用广泛,日常设备装配环节里,这类零件主要承担三个核心作用:一是为内置的圆柱电芯、传感模组、传动小轴这类圆柱形功能部件提供精准的定位腔体,保证各元件之间的同轴度、间距公差符合装配要求,避免元件错位导致的设备功能失效;二是作为内部元件与外部壳体之间的承载过渡结构,将元件工作时产生的振动、静载荷均匀传递到下部的安装法兰面,降低局部应力集中导致的零件开裂风险;三是通过自身的加强筋结构,在控制零件整体重量的前提下提升整体刚性,满足便携类设备轻量化与抗摔抗振的双重要求。

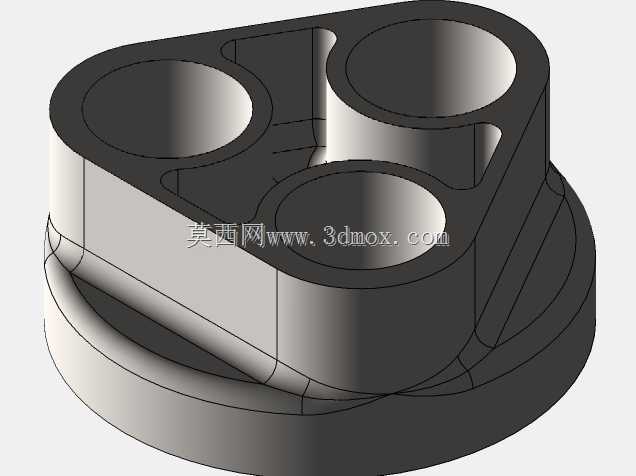

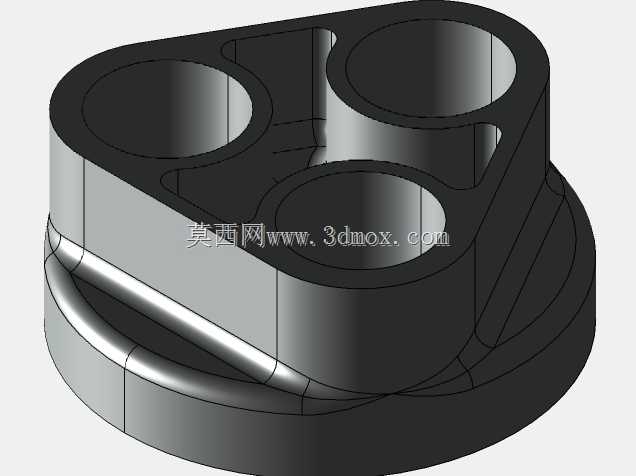

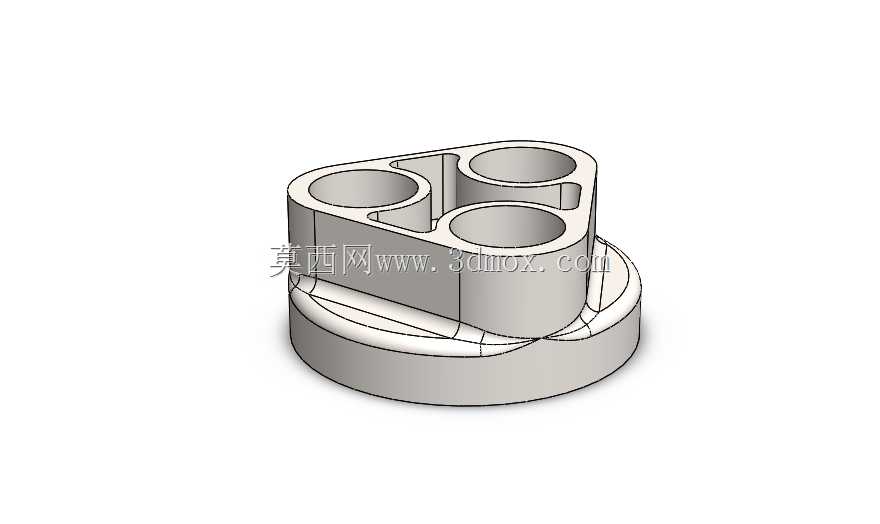

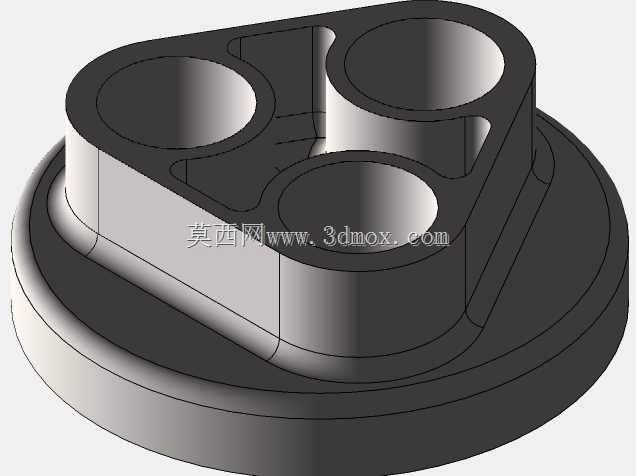

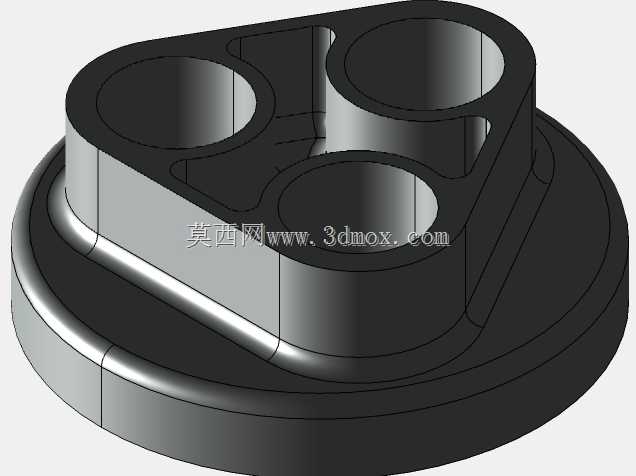

  从结构设计逻辑来看,该零件采用下部圆形法兰底座加上部三孔腔体的组合构型,下部法兰面为整圆平面设计,安装时可通过圆周均布的点胶位、卡扣位或者微型螺丝孔与设备底壳完成固定,法兰面的厚度经过受力校核,能够承受上部腔体传递的15N以内的静载荷以及日常跌落时的瞬时冲击,不会出现法兰变形导致的腔体偏移问题。上部三个圆柱形腔体采用三角排布方式,这种排布方式相比直线排布能够节省近30%的横向安装空间,非常适合内部空间局促的小型便携设备,腔体之间设置的连接筋厚度根据腔体间距做了差异化设计,间距较小的两个腔体之间筋厚适当增加,避免注塑或者机加工过程中出现薄壁变形,间距较大的腔体之间筋厚适当缩减,在保证结构强度的前提下控制零件整体重量。每个腔体的内壁都预留了0.1mm的装配公差带,既可以保证圆柱形元件能够顺利压入装配,又能避免间隙过大导致的元件晃动,腔体底部设置的半圆形让位槽,主要是为元件的引脚、连接线或者传动输出端留出走线与运动空间,避免装配时出现线材挤压或者运动干涉问题。

  从安装边界来看,该零件整体外轮廓最大直径不超过45mm,整体高度不超过30mm,属于典型的小型精密结构件,安装时需要保证下部法兰面与设备安装面的平行度误差不超过0.05mm,否则会导致上部腔体倾斜,压入的圆柱元件出现偏斜,影响设备整体装配精度。三个腔体的中心距公差控制在±0.02mm范围内,能够适配直径10mm左右的标准圆柱类元件,腔体深度根据元件的插入深度做了匹配设计,元件压入后上端面与腔体上端面基本齐平,不会出现突出或者凹陷过多的问题,方便后续上盖的装配。零件的外边缘全部做了R0.5mm的圆角处理,既可以避免装配时锐边划伤操作人员或者线材,也能减少注塑成型时的应力集中问题,提升零件的抗冲击性能。

  在实际选型应用中,这类结构件可以根据使用场景的不同选择不同的加工工艺与材料,如果是用于消费类电子、便携通讯设备这类大批量生产的场景,可以采用ABS或者PC+ABS材料注塑成型,生产效率高、成本低,能够满足日常使用的强度要求;如果是用于工业检测设备、小型手持动力工具这类对强度、耐温要求更高的场景,可以采用铝合金材料通过CNC机加工成型,表面做阳极氧化处理,提升零件的耐磨性与抗腐蚀能力,同时进一步降低零件重量。设计这类零件时需要重点关注几个核心公差:一是腔体的内径公差,直接影响圆柱元件的装配松紧度;二是三个腔体之间的位置度公差,决定了元件之间的相对位置精度;三是下部法兰面的平面度公差,影响零件与底壳的贴合效果;四是加强筋的厚度设计,要避免出现壁厚不均导致的缩痕、变形问题。另外,腔体底部的让位槽尺寸需要根据实际穿过的线材直径或者传动件的运动行程做调整,保证预留足够的安全间隙,避免运动过程中出现剐蹭、卡滞问题。
