双环连接式异形连杆传动构件结构

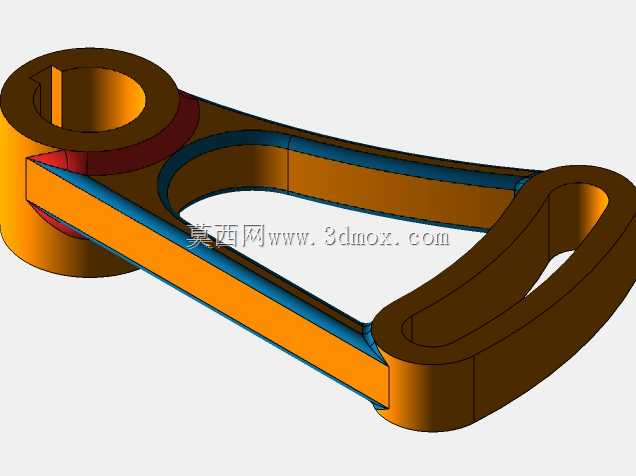

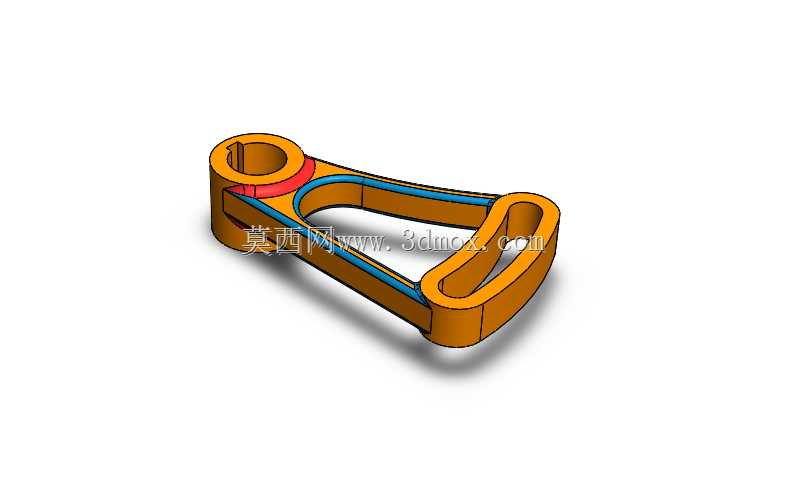

　　在做小型传动机构的铰接连接方案时，这类双环端异形连杆是很常见的受力构件，日常在轻工机械、小型自动化输送线、手动工装夹具的连杆机构里都能见到类似结构的应用。它的核心作用是在两个做相对摆动的铰接点之间传递动力，把主动端的摆角位移精准传递到从动端，同时承担往复运动过程中的拉压交变载荷，相比直杆式连杆，这种带镂空减重腔的异形结构能在保证结构强度的前提下，有效降低构件自身重量，减少往复运动时的惯性冲击，尤其适合摆频较高、对运动响应速度有要求的传动场景。

　　从结构设计逻辑来看，两端的环形铰接孔是整个构件的核心安装基准，设计时首先要匹配对应铰接销轴的直径公差，孔内壁需要预留足够的接触承压面积，避免长期往复摆动出现孔壁磨损失圆的问题；其中一端的孔位内侧做了局部加厚的凸台结构，就是为了抵消铰接位置的应力集中，因为连杆在摆动过程中，孔的边缘位置是应力峰值最高的区域，不加厚处理很容易在交变载荷下出现疲劳裂纹。杆身部分采用了闭合式的框型镂空设计，外侧是连续的承载侧壁，内侧做了弧形过渡的加强筋连接两端环座，这种结构比实心杆节省了近40%的材料用量，同时通过筋位的走向优化，把载荷沿着筋板方向顺畅传递到两端铰接点，不会在杆身中段出现应力断层。

　　做这类构件的三维建模时，首先要确定两端铰接孔的中心距，这个尺寸是整个连杆机构运动精度的核心，中心距的公差直接影响从动端的摆角误差，一般工装类应用的中心距公差要控制在±0.05mm以内，如果是高速传动场景还要进一步收紧。两端环的外径要根据销轴的受力大小计算，常规工况下环壁厚度不小于销轴直径的1.2倍，才能保证铰接位置的抗挤压强度；杆身的宽度要匹配安装空间的边界，不能在摆动过程中和周边的固定构件发生运动干涉，建模时需要先做整个连杆机构的运动仿真，模拟整个摆角范围内连杆的运动轨迹，确认杆身外侧和周边结构的最小安全间隙不小于2mm，避免装配后出现卡滞。

　　从实际安装的角度考虑，这类连杆的两个铰接孔轴线要保证严格平行，平行度公差要控制在0.03mm以内，否则装配后会出现销轴别劲、摆动阻力大的问题，长期运行还会加剧销轴和孔壁的偏磨。杆身表面的过渡位置全部做了圆角处理，没有尖锐的直角棱边，一方面是为了减少热处理过程中的应力集中，另一方面也能避免装配调试过程中划伤操作人员。构件的厚度方向尺寸要和配套的铰接支座宽度匹配，保证安装后连杆不会出现轴向窜动，一般厚度比支座的安装槽宽度小0.1-0.2mm，既可以保证灵活摆动，又不会有过大的轴向间隙。

　　在材料选择上，这类承力连杆一般选用45号钢或者铝合金材质，重载场景下用45号钢做调质处理，表面硬度达到HB220-250就能满足大部分传动需求，轻载高速场景下用6061铝合金做硬质阳极氧化处理，既能降低自重，又能提升表面耐磨性能。铰接孔的内壁如果是高频摆动的应用场景，还可以压入铜套或者含油轴承，进一步提升耐磨寿命，减少日常维护的润滑频次。建模过程中要注意所有壁厚的均匀性，避免出现局部壁厚突变的情况，不管是后续做机加工还是注塑、铸造成型，均匀的壁厚都能减少加工变形或者成型缺陷，保证成品的尺寸精度。
