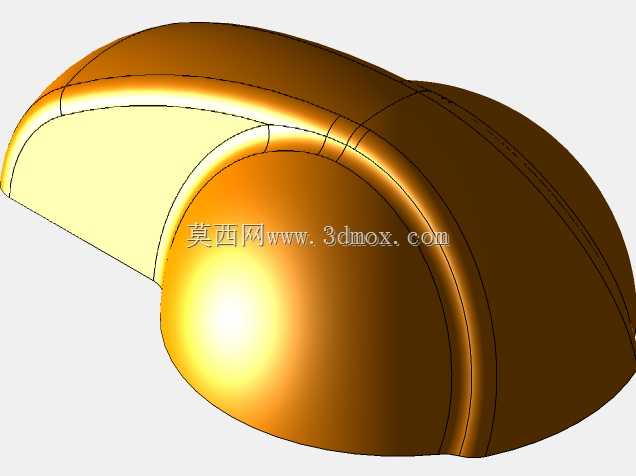

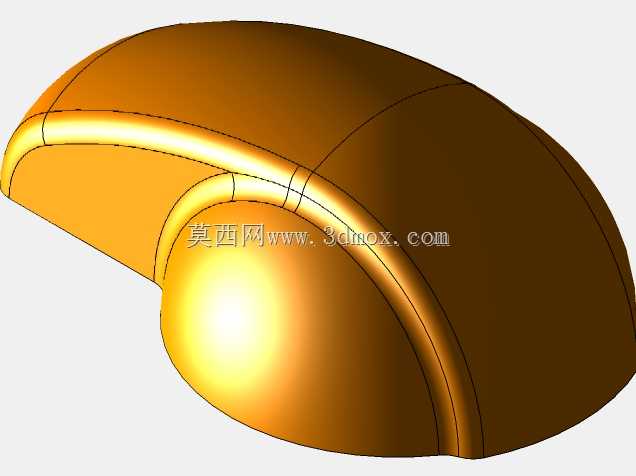

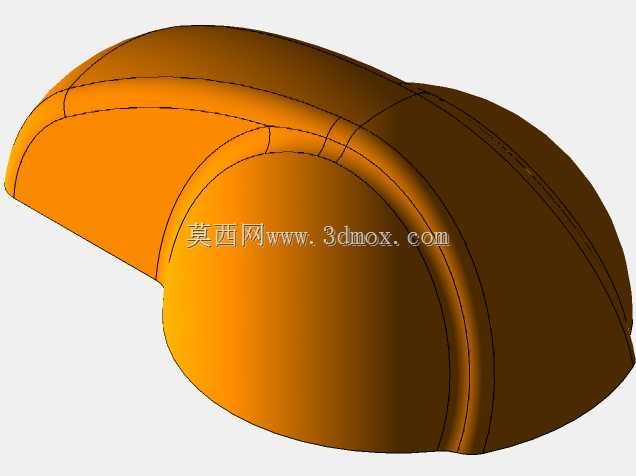

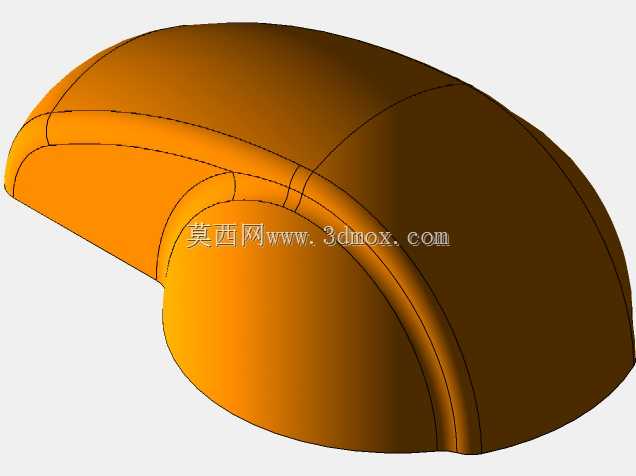

手持热风设备壳体注塑结构三维设计

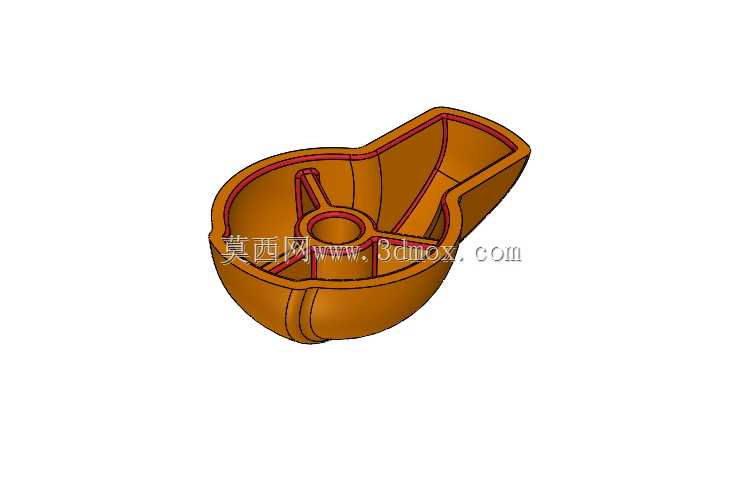

　　该结构为手持热风类工具的核心承载壳体，是设备内部发热组件、风轮驱动单元、控制电路板的安装基体，日常作业场景覆盖电子元器件拆焊、热缩管加热收缩、塑料件局部形变校正、贴膜烘烤除泡、老旧漆面加热铲除等多个民用及工业维修场景，是维修工位、家装施工、电子组装线上的常用手持工具外壳结构。从结构设计逻辑来看，整体采用不对称的流线型握持布局，大端为风腔与发热组件的容纳腔，收窄段为手柄握持区域，完全贴合人手握持时的掌部弧度，长时间握持作业不易产生局部压痕与疲劳感。壳体内部沿腔体内壁均匀布置了多道纵向加强筋，既能够提升薄壁壳体的抗冲击、抗挤压性能，避免设备跌落时壳体开裂，同时加强筋也形成了内部组件的安装定位卡槽，发热芯支架、

　　电机固定座可以直接沿筋位滑入定位，减少额外的定位柱设计，降低注塑模具的抽芯复杂度。腔体中心的环形凸台为电机输出轴与风轮的让位安装位，凸台周边的放射状筋条可将电机工作时产生的振动均匀分散到整个壳体壁面，降低整机运行时的共振噪音，同时避免长期振动导致的固定螺丝松脱问题。壳体边缘的止口结构采用阶梯式搭接设计，上下壳合模后可形成连续的密封面，既能够阻挡作业环境中的粉尘、碎屑进入设备内部造成电路短路，也可以减少风腔内部的气流泄漏，保证出风口的风压与热效率。从安装边界来看，壳体大端的开口尺寸适配常规32mm直径的出风嘴接驳结构，可通用不同规格的扁嘴、圆嘴、弯嘴等热风配件，无需额外设计转接结构；手柄段的内空尺寸预留了常规船型开关、

　　温度调节旋钮的安装位，壁厚均匀控制在2.2mm，符合ABS或PA+GF材质的注塑成型工艺要求，避免壁厚不均导致的缩痕、翘曲问题。壳体外表面的曲面过渡全部采用大圆角设计，没有尖锐棱角，既能够提升握持的舒适度，也可以避免作业过程中磕碰工件表面造成划伤。在结构强度校核层面，内部筋条的厚度设置为壁厚的0.6倍，既保证足够的支撑强度，也不会在注塑成型时在壳体外表面产生明显的缩印，兼顾结构性能与外观质量。风腔内部的导流曲面顺着风轮的出风方向做平滑过渡，没有直角突变结构，能够减少气流在腔体内的紊流与风阻，降低风噪的同时提升热风的输出效率，让出风口的温度分布更均匀，避免局部过热损坏加热元件。手柄尾部的开口预留了电源线的防弯折护套安装位，

　　护套卡接位采用环形卡槽设计，装配后可承受100N以上的拉拽力不脱落，满足手持工具反复拖拽电源线的使用需求。整个壳体的分模面沿产品最大轮廓线布置，没有倒扣结构或者需要复杂斜顶抽芯的区域，模具加工难度低，量产时的成型周期短，不良率可控制在较低水平。
