三角花键连接固定支架结构设计

项目分类:通用五金配件 发布时间:2022-05-30 ID:643860
  • 三角花键连接固定支架结构设计
  • 三角花键连接固定支架结构设计
  • 三角花键连接固定支架结构设计

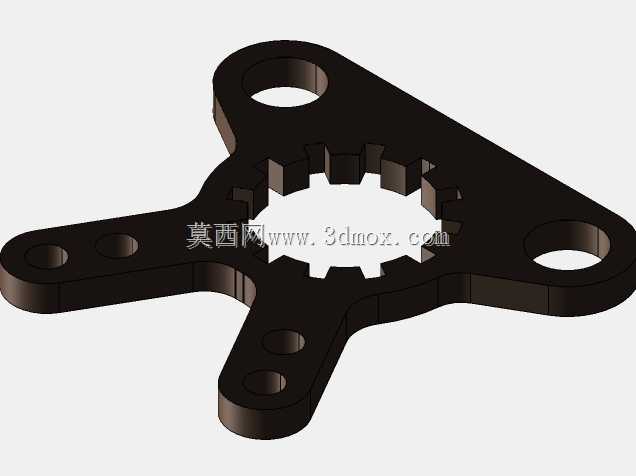

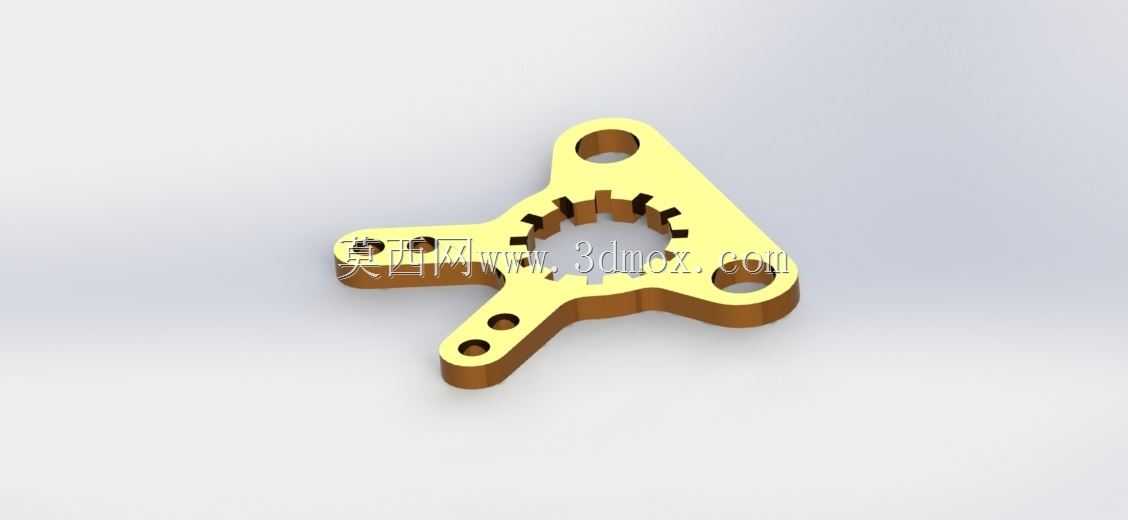

  这类三角构型的花键连接支架,多应用在小型动力传输单元的轴向限位场景中,常见于便携通讯设备的内置传动模组、小型手持动力工具的动力输出端定位,也会在微型自动化执行机构里承担扭矩传递与部件固定的双重作用。区别于常规的平板式安装支架,该零件采用三臂延伸的构型设计,核心思路是在有限的安装空间内,用最少的材料占用实现最大的支撑跨度,三个支臂呈非等角度分布,对应安装点位的空间避让需求,避免和周边的线束、壳体加强筋、相邻传动件产生运动干涉。

  零件中心的内花键齿形采用渐开线小模数齿型设计,齿侧预留了合理的配合间隙,装配时可直接套入对应外花键的传动轴上,依靠齿面的啮合传递扭矩,相比平键连接的固定方式,这种花键配合的结构能承受更大的交变载荷,同时在轴向上保留了小范围的滑移余量,可抵消传动过程中轴件受热产生的轴向窜动,避免支架承受额外的轴向推力导致安装孔位变形。三个支臂上的安装孔采用阶梯孔设计,靠近安装面的一侧为沉头结构,装配时螺丝头部可完全埋入零件表面,不会突出于支架平面,保证支架和安装基面完全贴合,避免螺丝突出造成的装配间隙,每个支臂上的孔位间距经过匹配计算,对应安装基座上的预制螺孔位置,装配时无需额外调整对位,可直接完成锁紧固定。

  零件的厚度方向做了等强度设计,靠近中心花键的区域厚度略大于支臂末端,因为中心区域是扭矩传递的核心受力区,工作时齿根位置会承受周期性的弯曲应力,适当增加该区域的实体厚度可降低应力集中系数,避免长期交变载荷下出现齿根裂纹;支臂部分从中心向末端做平缓的厚度过渡,既减少了不必要的材料浪费,也降低了零件整体重量,对于内置在便携通讯设备里的构件来说,重量控制直接影响设备的手持握持手感。零件的边缘全部做了R0.5的圆角倒钝处理,没有尖锐的加工棱角,一方面避免装配过程中划伤操作人员的手部或是周边的线束绝缘层,另一方面也能消除铣削加工产生的边缘应力集中点,提升零件的疲劳寿命。

  从安装边界来看,该零件的最大外轮廓尺寸适配直径40mm以内的圆形安装空间,三个支臂的末端圆弧半径统一,不会在旋转调整对位时和周边的腔体壁面产生卡滞,中心花键的分度圆直径和配套轴件完全匹配,装配后花键副的同轴度公差可控制在0.02mm以内,保证动力传递过程中不会出现偏心抖动。零件的两个端面均做了平面度处理,和安装基面、轴向限位垫片接触的位置平面度公差不超过0.01mm,锁紧后不会出现偏斜,保证支臂上的安装螺丝受力均匀,不会出现单个螺丝过载滑牙的问题。在实际选型应用中,这类支架常采用铝合金或是黄铜作为加工材质,铝合金材质的零件重量更轻,适合对重量敏感的便携设备场景,黄铜材质的零件自润滑性能更好,花键配合面的磨损量更小,适合需要频繁拆装调整的工装模组场景,两种材质的零件均可通过常规的铣削加工完成制作,加工工序简单,量产时的成本控制难度较低。
