带散热孔花键安装式通风制动盘结构

　　日常做底盘制动系统匹配时，这类钻孔通风制动盘是乘用车辆、场地竞技车辆制动模块里的核心摩擦承载部件，和制动卡钳、摩擦片配合完成车辆行进过程中的减速、驻车锁止动作，区别于实心制动盘，它的双片式通风夹层结构能在连续制动工况下快速带走摩擦产生的热量，避免热衰减导致的摩擦系数骤降，适配频繁启停的城市路况、连续下坡的山路工况以及赛道高强度驾驶场景。

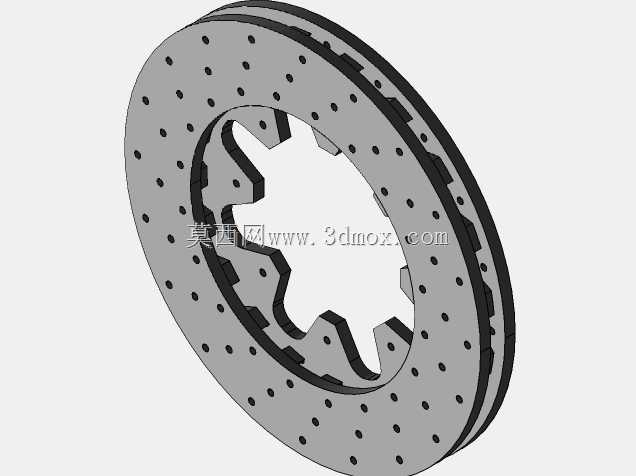

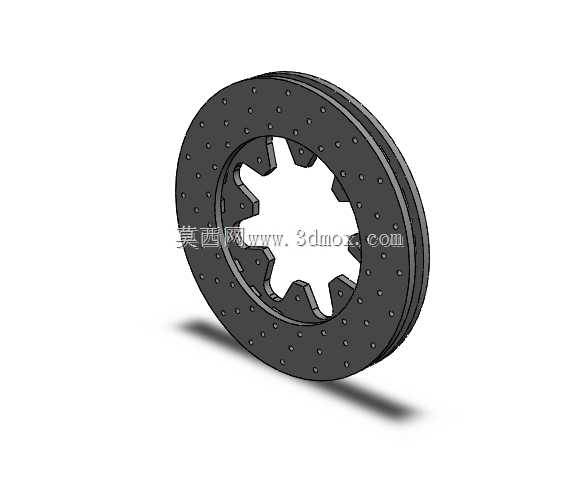

　　从结构设计逻辑来看，盘体中心采用内花键式安装接口，这种设计相比传统螺栓孔安装，能让制动盘和输出半轴的同轴度更高，动力传递过程中受力更均匀，不会出现单螺栓受力过载断裂的问题，花键的齿形做了圆角过渡处理，装配时能自动导正，减少安装过程中的磕碰损伤，也能在制动扭矩传递时分散齿面接触应力，延长花键副的使用寿命。盘体摩擦面均匀排布的圆形通孔，一方面是在制动过程中能快速排走摩擦片磨下的碎屑，避免碎屑夹在摩擦副之间造成盘面异常刮伤、制动抖动，另一方面这些通孔能打通内外通风道的气流，让车辆行驶时的迎面风直接穿过盘体，带走摩擦面的表层热量，比无孔通风盘的散热效率提升近两成，同时也能在雨天制动时快速排走盘面水膜，缩短湿滑路面的制动响应时间。

　　做三维建模时，首先要确定安装边界的核心参数：中心花键的大径、小径、齿数以适配对应车型的半轴输出端，盘体的总厚度要匹配对应卡钳的活塞行程，摩擦面的有效工作半径要和卡钳摩擦片的接触范围完全重合，避免出现摩擦片偏磨、盘片接触面积不足的问题。通风道的筋条采用径向直筋设计，加工难度低，高速旋转时的风阻更小，气流能顺着筋条快速从盘心流向盘边，不会在夹层内形成紊流影响散热效率。盘体的外圆边缘做了小尺寸倒角处理，避免装配、搬运过程中边缘磕碰掉块，也能减少高速旋转时的风切噪音。

　　实际选型匹配时，要注意这类钻孔制动盘的适用场景，它不适合重载商用车使用，因为重载工况下频繁的大扭矩制动会让孔边产生应力集中，长期使用容易出现盘面裂纹，更适合整备质量两吨以内的乘用车、改装竞技车辆使用。安装时要保证花键配合面涂抹少量耐高温润滑脂，避免长期高温工况下花键锈蚀粘连，后续拆卸维护困难，摩擦面装配前要彻底清理防锈油脂，避免首次制动时出现摩擦力不足的问题。建模过程中要注意孔位的排布均匀性，所有孔的中心距偏差控制在0.1mm以内，避免盘体动平衡量超标，导致高速制动时方向盘抖动，完成建模后要做动平衡仿真校验，必要时可以在盘体非摩擦面预留平衡块安装位置，满足实际生产的动平衡调校需求。

　　从结构强度校核角度，要重点验算孔边的应力集中系数，在最大制动扭矩工况下，孔边的最大应力不能超过材料的许用疲劳强度，这类制动盘一般采用灰铸铁或者高碳铸铁材质，材料的摩擦性能稳定，热变形量小，成本也相对可控，建模时要预留足够的加工余量，尤其是摩擦面的平面度要求控制在0.02mm以内，两端摩擦面的平行度公差不能超过0.03mm，否则会出现制动踏板弹脚、制动异响的问题。通风夹层的厚度一般占总厚度的四成左右，既能保证足够的通风散热空间，也能保证两侧摩擦面的结构刚度，不会在制动夹紧力作用下出现过大变形。
