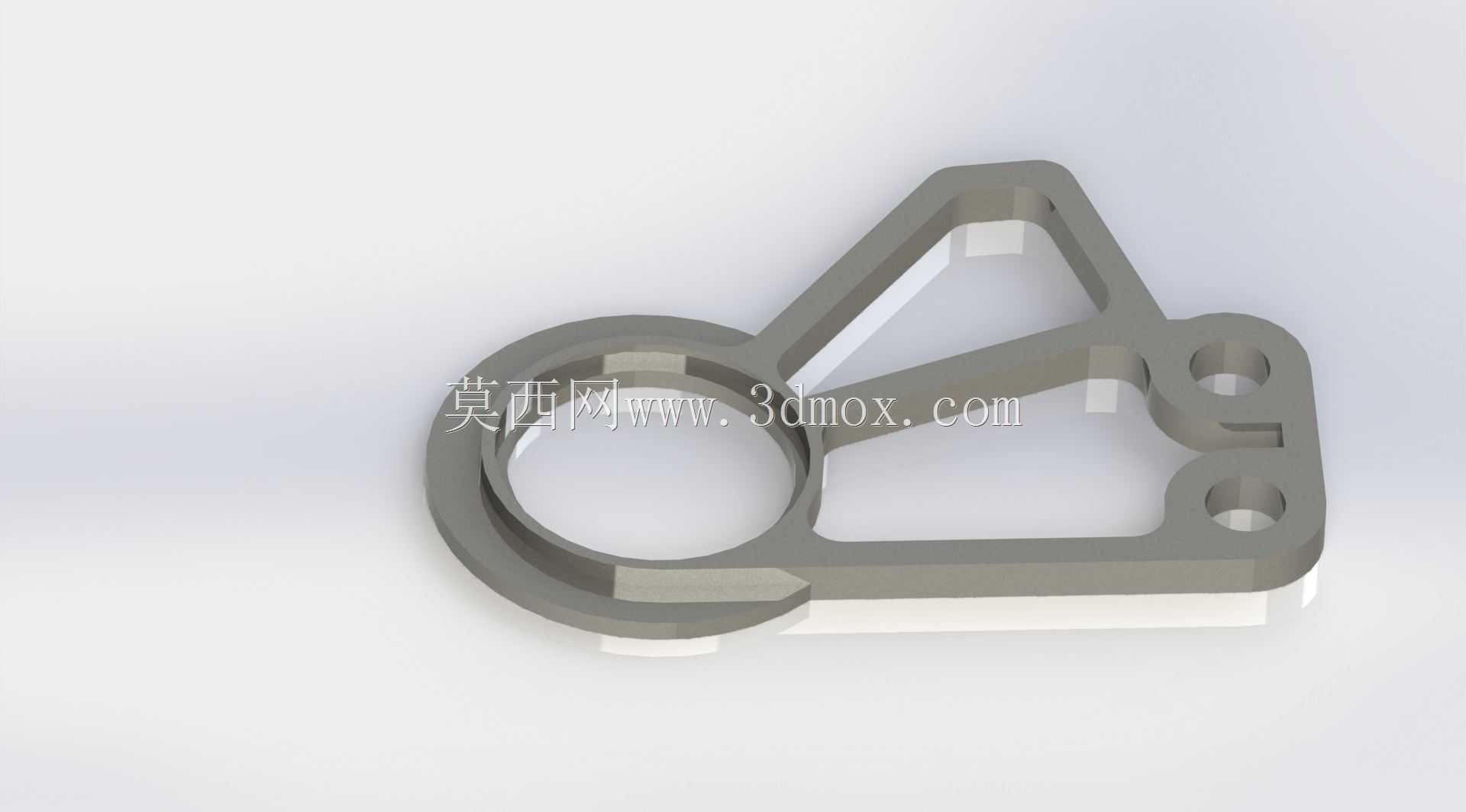

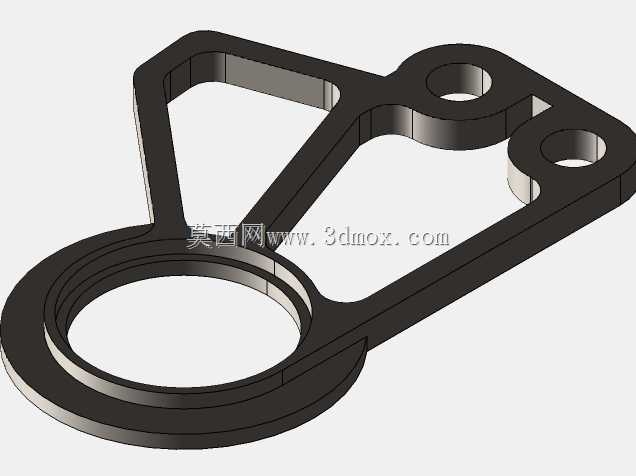

三角加强式带孔环形连接支架结构

　　这类三角加强构型的环形连接支架，在小型动力传输组件、便携设备内部支撑结构、精密仪器安装基座场景中应用十分广泛，区别于普通平板式连接件，其结构设计充分考虑了轻量化与刚性的平衡，在有限的安装空间内实现了多点位的载荷分散传递。从实际使用场景来看，该类零件常作为动力输出端与外部执行构件的过渡连接载体，环形内孔用于嵌套轴承或者轴套，为回转类零件提供径向定位支撑，侧边的两个同轴安装孔用于穿设紧固件，将整个支架固定在设备的主安装基板上，三角构型的加强筋结构并非随意设置，而是沿着零件工作时的主要受力路径布置，当环形部位承受径向载荷或者倾覆力矩时，加强筋可以将力顺畅传递到两个安装孔的固定点位，避免平板结构容易出现的应力集中导致的变形问题。

　　在设计思路上，该零件采用一体化铣削或者压铸成型的工艺适配性结构，所有转角位置都设置了合理的工艺圆角，既可以减少加工时的应力集中，也能避免压铸成型时出现冷隔、缺料的缺陷，零件的厚度均匀性控制在合理区间，没有出现壁厚突变的结构，不管是采用机加工还是压铸、粉末冶金工艺，都能获得稳定的成型质量。从安装边界来看，环形内孔的直径尺寸适配常规的小型深沟球轴承或者铜套规格，两个安装孔的中心距与常见的小型设备安装孔位标准匹配，零件的整体外轮廓尺寸控制紧凑，不会占用过多的设备内部空间，安装时不需要额外设计避让结构，直接通过螺栓紧固即可完成装配。在功能特性层面，该支架除了基础的支撑定位作用外，

　　三角区域的镂空结构在保证结构刚性的前提下大幅降低了零件自身重量，对于对重量敏感的便携类设备、手持工具类产品来说，这种减重设计可以有效降低整机的重量负载，同时镂空区域也可以为内部走线、相邻零件的避让预留空间，减少整机装配时的结构干涉问题。实际工况下，该类支架承受的载荷主要来自环形部位支撑的回转零件运转时产生的径向跳动载荷，以及设备启停过程中的瞬时冲击载荷，三角加强结构的截面惯性矩经过合理设计，在常规的小型设备载荷工况下，零件的形变量可以控制在轴承运转允许的公差范围内，不会因为支架变形导致轴承卡滞、回转精度下降的问题。在细节设计上，安装孔的位置设置了凸台结构，既可以增加螺纹连接的啮合长度，提升连接可靠性，

　　也能避免安装时螺栓压紧力直接作用在薄板区域导致的零件凹陷变形，环形内孔的端面设置了定位止口，与轴承或者轴套装配时可以实现轴向定位，不需要额外添加定位挡圈就可以限制轴类零件的轴向窜动，减少装配时的零件数量，提升整体装配效率。这类结构的零件在通讯类便携设备、小型电动工具、精密检测仪器的内部传动结构中十分常见，其结构构型经过了大量实际工况的验证，在保证结构强度的前提下实现了空间利用率的最大化，设计过程中不需要额外做复杂的拓扑优化，沿用这类成熟的三角加强构型就可以满足绝大多数小型支撑连接场景的使用需求，同时零件的结构简单，加工成本可控，适合批量生产应用。
