流线型创意概念载具外壳结构设计

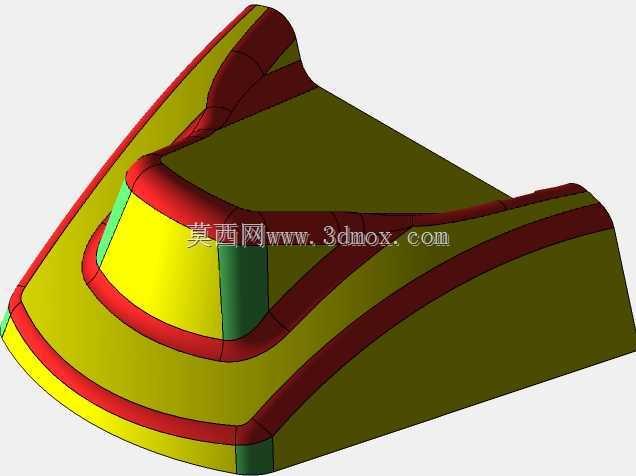

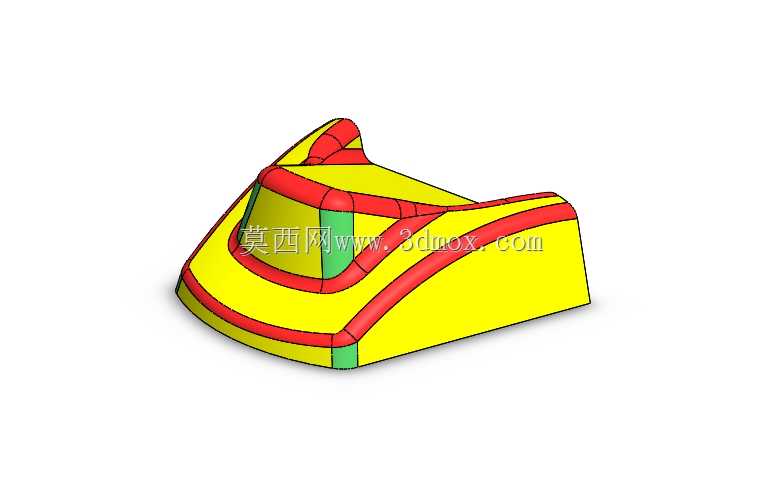

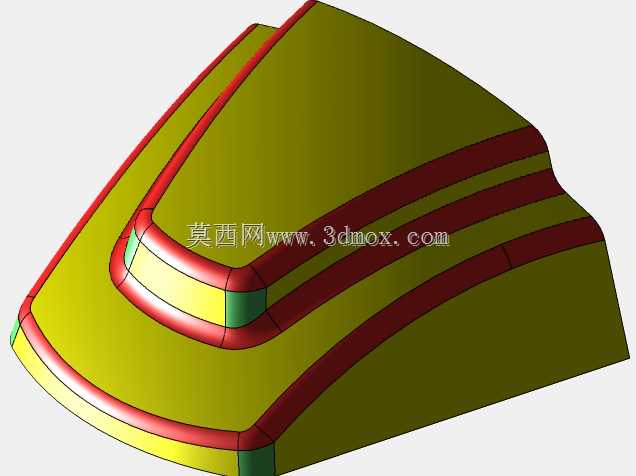

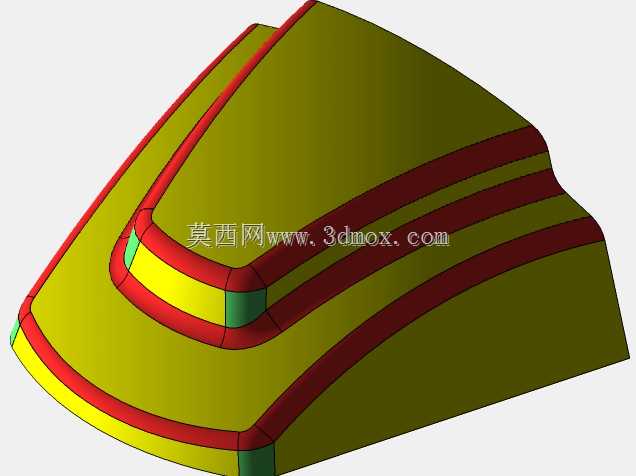

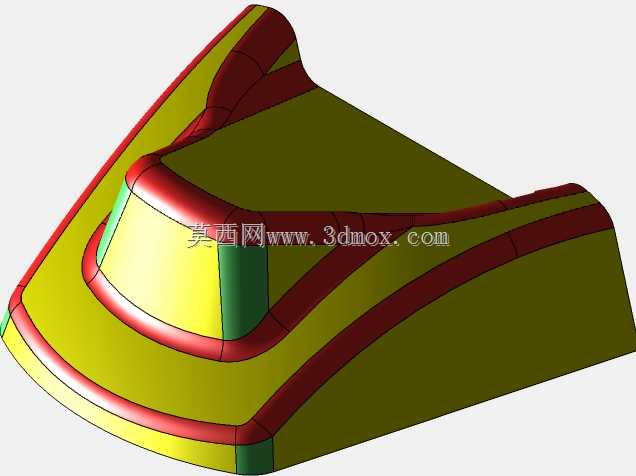

　　这款流线型壳体结构的设计，最初是面向小型概念载具的外观验证与结构教学场景展开的，在实际工程应用中，这类曲面壳体既可以作为小型游乐设备的外覆盖件，也能适配个人短途代步工具的外观包覆需求，甚至在工业设计教学的曲面建模训练中，也能作为典型的复杂曲面练习案例使用。从功能特性来看，该壳体采用大曲率顺滑过渡的外形设计，主体曲面沿行进方向做渐收式流线处理，能够有效降低运行过程中的风阻系数，壳体边缘做了等宽的凸起加强筋结构，既能够在壳体受外力冲击时分散应力，避免薄壁结构出现应力集中开裂的问题，也能作为外观分色的装配边界，方便后续外饰件的贴合安装。设计过程中，首先确定了壳体的整体安装边界：底部为平整的安装基准面，预留了与内部承载框架连接的安装位空间，

　　整体长宽高比例按照小型单人载具的人机尺寸设定，内部空腔预留了足够的操控部件、动力模块的安装空间，前端的弧形收窄结构适配驾乘人员的腿部放置空间，顶部的内凹曲面贴合人体坐姿的背部倚靠轮廓，兼顾了气动外形与使用舒适度的平衡。曲面构建阶段采用多截面放样配合曲率连续过渡的处理方式，所有相邻曲面之间都做了G2连续约束，避免后续曲面加工或者3D打印过程中出现棱线突兀、表面不光顺的问题，壳体不同颜色的分区位置，都预留了0.2mm的装配台阶，方便后续覆盖件的粘接或者卡扣安装，不需要额外做后期的打磨修配。在安装适配性上，壳体底部的安装面做了局部加厚处理，厚度比侧壁薄壁增加2mm，能够承受安装时的螺栓锁紧力，不会出现锁紧时薄壁变形的问题，

　　壳体侧面的绿色透明区域预留了视窗安装槽，槽宽按照常用透明板材的厚度设定，能够直接嵌入亚克力或者PC透明板材，不需要额外做固定结构。这类曲面壳体的设计难点在于平衡外观流畅度与内部安装空间的冲突，设计过程中反复调整了侧面曲面的拔模角度，确保壳体如果采用注塑工艺生产时，能够顺利脱模，不需要额外做复杂的抽芯结构，有效降低了后续量产的模具成本。壳体前端的弧形凸起结构，除了作为外观造型的一部分，也预留了照明模块的安装空间，内部的安装柱位置按照常用小型车灯的安装尺寸设定，能够直接适配标准件，不需要单独定制连接结构。从结构强度的角度考虑，壳体内部沿曲面走向布置了隐性的加强筋，加强筋的厚度为壁厚的0.6倍，既不会在壳体外表面产生缩痕，

　　也能有效提升整体壳体的刚性，避免大尺寸薄壁结构出现共振变形的问题。在实际教学场景中，这款模型能够帮助建模学习者掌握复杂曲面的拆分思路，理解外观设计与内部结构、生产工艺之间的平衡逻辑，避免出现只追求外观效果而忽略实际生产、安装可行性的问题；在产品开发场景中，这款壳体可以作为概念验证的原型，通过3D打印快速制作手板，验证风阻效果、人机适配性之后，再进一步细化内部的承载结构，缩短产品开发的前期验证周期。
