自动管料辅助作业真空吸尘器机架支架

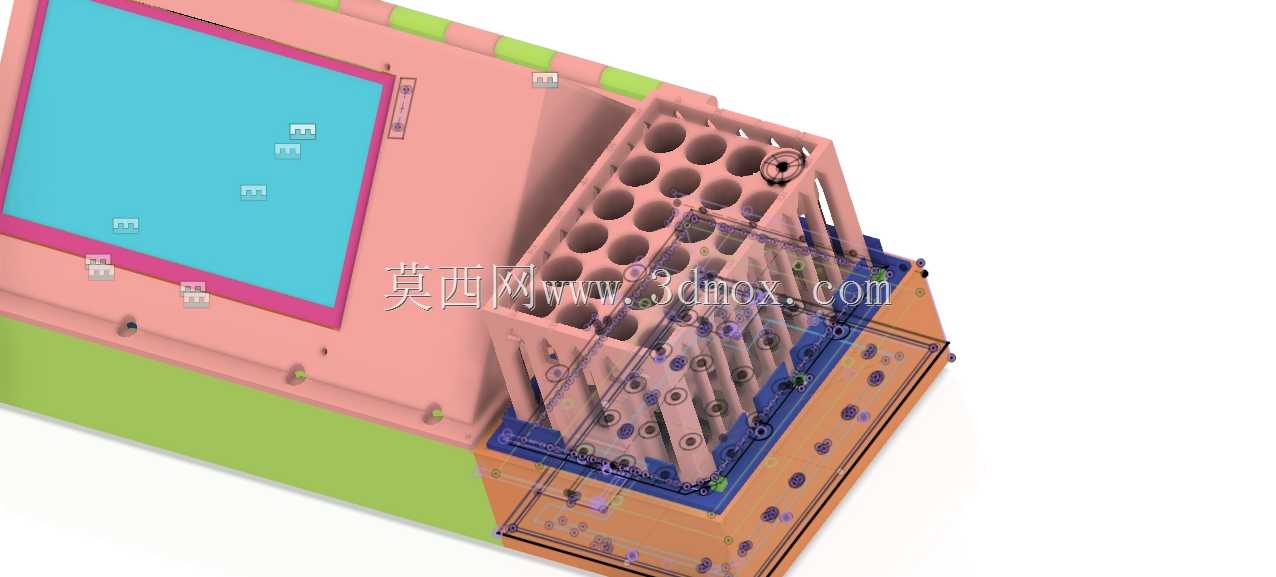

　　在自动化管料加工、线束排布、小型零部件装配这类产线场景里，碎屑、浮尘、裁切余料的即时清理一直是影响工位整洁度与加工精度的细节痛点，常规手持吸尘器需要专人操作，无法跟随作业点位同步移动，这款配套的真空吸尘器机架支架，就是为解决这类工位配套除尘的固定与位置调节需求设计的。从实际安装适配来看，支架整体采用分层承载结构，下层为矩形安装基座，基座上预留了多组等距排布的固定孔位，既可以通过螺栓直接锁紧在铝型材工作台的T型槽内，也能搭配快速夹钳实现工位间的快拆转移，基座的安装边界控制在400mm×300mm范围内，不会占用过多工位操作空间，适配多数中小型装配、加工工位的台面尺寸。中层为吸尘器主机的承载仓，仓体侧面设计了密集的蜂窝状通风孔，

　　既能够保证吸尘器主机工作时的散热需求，避免长时间连续作业导致的电机过热，也能通过孔位的排布强化仓体结构强度，减少主机运行时的振动传导，承载仓的内部尺寸适配市面主流的小型工业真空吸尘器主机，仓壁预留的弹性卡扣位可以快速固定不同外径的主机壳体，不需要额外定制转接件。上层为管路导向与工具挂载区域，设计了多组不同孔径的管路固定座，从直径20mm的主吸尘软管到直径6mm的定点吸尘扁嘴，都能通过对应的固定座实现位置锁定，同时支架侧面延伸出的可调节悬臂，能够根据作业点位的高度、角度调整吸尘口的朝向，让吸尘口始终对准管料裁切、端子压接这类容易产生碎屑的作业位置，不需要操作人员手动扶持吸尘管路，解放双手的同时也能避免吸尘管路干扰正常的加工作业动作。

　　设计过程中重点考虑了作业场景的实际使用需求，支架的边角位置全部做了圆弧过渡处理，避免管料移送过程中剐蹭支架表面造成工件表面划伤，所有孔位的位置度公差控制在±0.2mm以内，保证安装后各层结构的平行度，避免主机安装后出现倾斜导致的运行异响。支架的整体承重设计为15kg，除了承载吸尘器主机之外，上层挂载区域还可以临时放置常用的拆装工具、吸尘替换接头，减少操作人员取放工具的移动距离。在管路排布的设计上，支架内部预留了走管槽，吸尘软管可以从承载仓直接通过走管槽延伸到上层导向座，避免管路外露在工位表面造成的牵绊风险，走管槽的宽度预留了足够的余量，即使更换带钢丝支撑的加厚吸尘软管，也不会出现管路弯折导致的吸尘风量衰减问题。

　　针对管料辅助作业的特殊需求，支架靠近作业面的一侧设计了可翻折的挡屑板，挡屑板翻起时可以阻挡裁切产生的碎屑向工位外侧飞溅，配合吸尘口的负压作用，能够将90%以上的作业碎屑直接吸入集尘仓，减少工位台面的清理频次，挡屑板放下时可以作为临时的工件放置台，承接待加工的管料工件。从安装调试的角度来说，整个支架为组装式结构，各部件之间通过定位销与螺栓连接，不需要复杂的工装就可以完成整体装配，后期如果需要调整承载高度，只需要更换对应长度的支撑立柱即可，不需要重新制作整个基座，具备不错的改造适配性。支架的材质选型兼顾了结构强度与轻量化需求，主体承载部分采用硬质工程塑料注塑成型，关键受力的安装孔位内嵌了金属衬套，避免多次拆装后孔位出现滑牙、磨损问题，在保证整体结构刚性的同时，整体重量控制在3kg以内，单人就可以完成工位间的转移与安装。实际产线应用中，这款支架可以配套在自动切管机、管端成型机、小型线束装配台这类设备旁，作为固定的除尘配套装置使用，相比传统的手持吸尘方式，能够让除尘作业与加工作业同步进行，不需要额外安排专人负责清理，既能够改善工位的作业环境，减少浮尘对操作人员健康的影响，也能避免碎屑进入设备传动缝隙造成的设备磨损，延长工位设备的维护周期。
