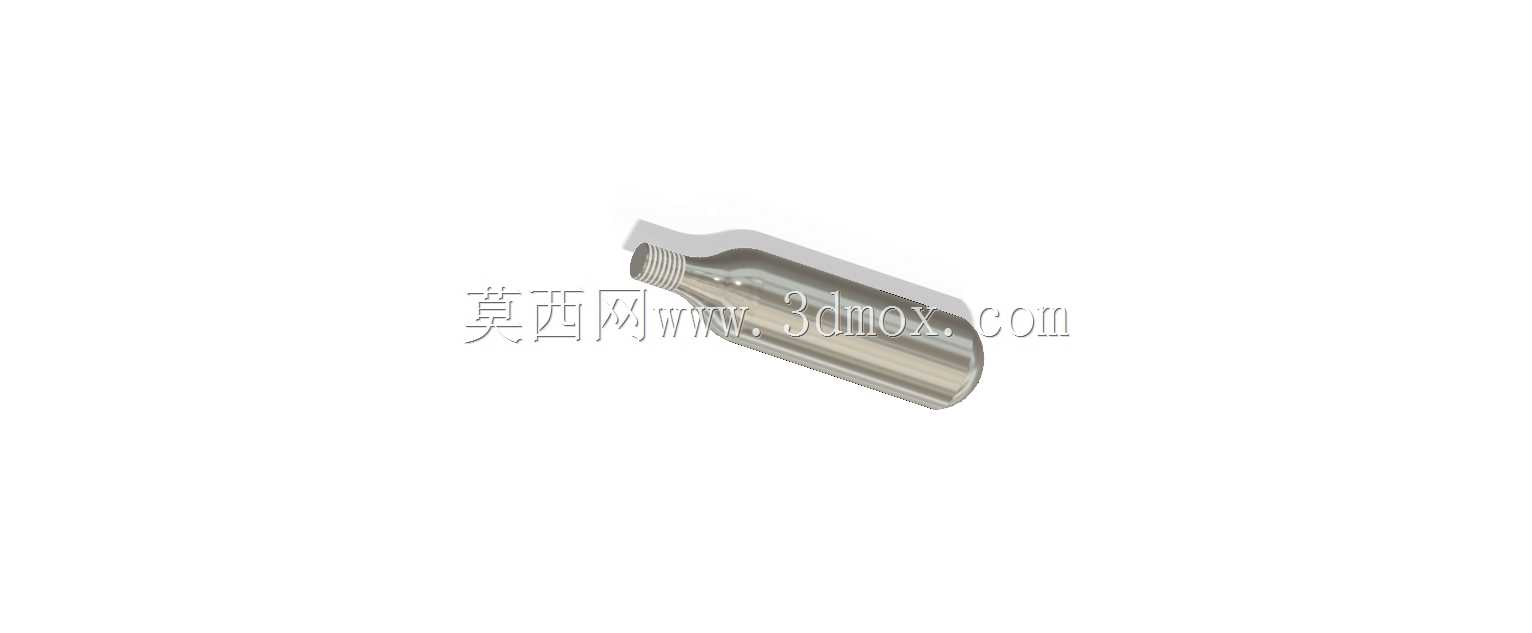

便携道路自行车轮胎充气用CO2气瓶结构

　　在户外骑行应急维修的场景里，传统手动打气筒存在充气效率低、体力消耗大、长途携带占用空间多的痛点，这款小型高压CO2充气瓶正是针对这类场景开发的便携充气部件，核心用途是在道路骑行过程中为自行车轮胎快速补充压缩气体，完成补胎后的胎压恢复作业，无需依赖外接动力源，单手即可完成全部充气操作，是公路车、山地车长途骑行常备的应急维修配件。从结构设计思路来看，这款气瓶整体采用细长型回转体构型，瓶身主体为等径直筒段，靠近瓶口位置做平滑收窄过渡，既能够最大化内部储气容积，又能控制整体径向尺寸，方便放入骑行服口袋、车包侧袋等狭小收纳空间，不会在骑行过程中产生明显的硌绊感。瓶口位置设计有标准外螺纹接口，能够兼容市面上绝大多数快接式CO2充气头，不需要额外加工转接头即可直接装配使用，螺纹段长度经过匹配校核，既能够保证充气头连接后的密封可靠性，避免高压气体泄漏，又不会因为螺纹过长导致装配时拧入深度过大，损伤充气头内部的密封胶圈。瓶身尾部采用圆弧封底结构，相比平底结构能够更好地分散高压气体带来的底部应力，降低瓶身在受压状态下的应力集中系数，提升容器的承压安全裕度，即使在低温环境下快速放气，瓶身因温度骤降产生材料脆性变化时，圆弧封底也能更好地抵抗内部压力，避免出现开裂风险。从安装边界和尺寸适配角度来说，这款气瓶的整体长度控制在常规便携气罐的通用尺寸区间内，直径与主流骑行专用CO2气瓶保持一致，能够适配所有带标准夹持位的自行车车架安装支架，

　　用户可以直接将气瓶固定在车架水壶架旁的专用支架上，不需要额外调整支架安装位置或者更换固定绑带。在功能特性层面，瓶身内部存储的是高压液态CO2，释放后会快速气化充入轮胎内部，整个充气过程仅需数秒即可完成，相比手动打气筒数分钟的充气时间，能够大幅缩短户外补胎的操作时长，尤其适合在低温、大风、降雨等恶劣户外环境下使用，减少骑行者在路边停留的时间。设计过程中针对瓶身的壁厚做了梯度优化，直筒段壁厚保持均匀一致，保证承压能力的同时控制整体重量，瓶口螺纹段因为需要承受充气头的装配扭力和密封压力，适当增加了局部壁厚，避免螺纹在反复拆装过程中出现滑牙、变形等问题。瓶身表面没有多余的凸起结构，整体光滑流畅，放入口袋或者包内时不会勾刮衣物面料，

　　取放过程顺滑无卡顿。考虑到骑行过程中可能遇到的颠簸、震动工况，瓶身的整体重心沿轴线居中分布，固定在车架上时不会因为重心偏移产生额外的震动噪音，也不会在颠簸路面出现固定松动脱落的问题。和传统的大容量高压气瓶不同，这款产品属于一次性便携储气部件，用完即可更换，不需要反复充气维护，对于普通骑行爱好者来说使用门槛更低，不需要掌握高压容器充气的相关操作规范，也不需要配备专用的充气转接头，即买即用。在实际使用过程中，只需要将充气头拧在瓶口螺纹上，对准轮胎气门嘴按压即可完成充气，操作过程没有复杂的步骤，即使是没有维修经验的新手也能快速上手。瓶身的金属材质经过表面钝化处理，具备一定的防锈抗腐蚀能力，即使在雨天骑行或者接触到路面溅起的泥水，

　　也不会轻易出现锈蚀掉漆的问题，能够适应户外复杂的使用环境。针对瓶口的密封面，设计时做了高精度的平面加工，保证和充气头密封胶圈接触时能够形成完整的密封面，不会在充气过程中出现气体从螺纹间隙泄漏的问题，保证瓶内的高压气体能够全部充入轮胎内部，避免气体浪费。从结构建模的角度来说，整个零件以回转特征为基础，辅以螺纹特征、过渡圆角特征即可完成整体建模，建模过程中需要重点关注瓶口收窄段的过渡圆角半径，避免圆角过小导致的应力集中，同时要保证螺纹参数和通用充气头的内螺纹参数完全匹配，包括螺距、牙型角、螺纹大径小径的尺寸公差，都需要按照通用五金配件的相关标准做校核，避免出现装配干涉或者密封失效的问题。另外瓶身的直筒段圆柱度需要控制在合理公差范围内，保证气瓶能够顺利插入车架上的固定支架，不会因为圆柱度超差出现卡滞或者装夹过松的问题。封底的圆弧半径需要和直筒段平滑相切，避免相切位置出现棱边，既影响握持手感，也会在受压时产生应力集中点。
