适配Integra Assist+的6x4真空吸尘器管收纳架

　　在分子生物学、细胞培养类实验室的日常操作中，真空吸液系统是培养基更换、废液抽吸、孔板液体移除环节的核心配套设备，其中Integra Assist+自动化移液器配套的真空吸液管路，因管路细长、接头端带有精密密封结构，随意放置易出现管路弯折堵气、接头磕碰密封失效、管身沾染台面试剂交叉污染的问题，这款6x4规格的管架正是针对该场景的配套收纳结构设计。

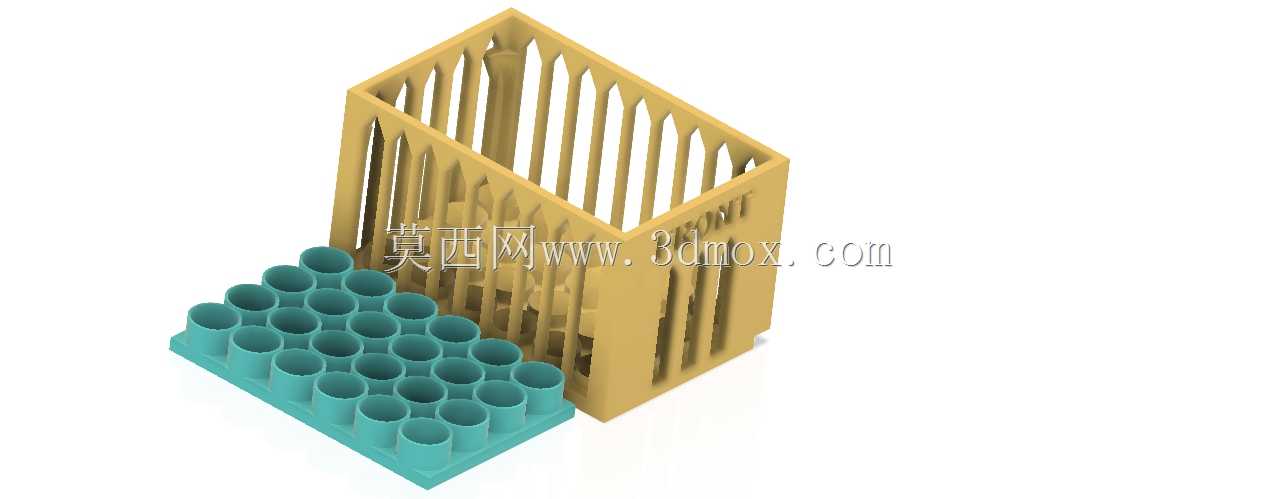

　　从安装适配性来看，该管架采用分体嵌套式结构，分为青蓝色管座与米黄色防护外框两个独立部件，管座部分严格匹配Integra Assist+设备侧方的安装卡槽边界，安装时无需额外打孔或加装固定件，直接卡入设备预留的拓展位即可完成固定，不会占用实验台额外操作空间，也不会干涉移液器的自动移液行程、枪头更换动作。管座上的24个插孔采用6列4行的矩阵排布，单孔内径匹配常用的10ml、25ml规格真空吸液管的管身外径，孔深设计为管长的三分之二，插放后管身不会出现歪斜倾倒，同时插孔底部做了1mm的透气通孔设计，避免管身插入后形成密闭空腔导致拔取费力，也能让不慎流入插孔的少量废液自然滴落，不会长期积存在孔内滋生杂菌。

　　米黄色的防护外框采用栅栏式镂空结构，一方面是为了降低整体结构重量，减少对设备侧方安装位的载荷压力，另一方面镂空的栅条可以让管身与外界空气充分接触，清洗后能够快速晾干，避免潮湿环境下的霉菌滋生；外框的高度比插放后的吸液管顶端高出15mm，能够在设备移动、周边实验操作剐蹭时，对吸液管的接头端形成物理防护，避免接头被磕碰导致密封胶圈脱落、接头开裂漏气。外框与管座之间采用定位凸台配合卡扣的连接方式，日常清洁消毒时可以快速拆分，放入实验室常规的75%酒精浸泡、高压灭菌环境中处理，不会出现粘接结构消毒后开胶的问题。

　　从实际使用的功能逻辑来看，24个插孔的容量刚好匹配一块标准96孔板单次废液抽吸所需的备用吸液管数量，实验人员无需额外准备其他收纳容器，插放在管架上的吸液管可以随设备一同移动，在超净台、生物安全柜之间转移时不会出现管路散落的情况。插孔的排布间距参考了人手抓握的操作空间，单孔周边预留了12mm的手指操作间隙，插拔吸液管时不会碰到相邻的管身，戴乳胶手套操作也能顺畅完成取放动作。外框的边角全部做了R3的圆角过渡处理，没有尖锐的棱角，避免实验操作时剐蹭手套、划伤操作人员的手部，也不会刮破超净台内的无菌防护膜。

　　结构设计上充分考虑了3D打印加工的工艺特性，所有壁厚统一设置为2mm，既保证了结构强度，插放满管时不会出现形变断裂，也不会因为壁厚过大导致打印时出现缩痕、翘边问题；所有竖直面都做了1°的脱模斜度，不管是采用FDM还是光固化工艺加工，都能顺利打印完成，不需要额外添加大量支撑结构，降低加工的材料损耗与后处理工作量。管座底部做了2mm高的垫高支脚，让管座底部与安装面之间留出空隙，进一步提升透气沥水的效果，也能避免管座底部长期贴合台面积存污渍。
