实验室磁珠法微孔板磁力分离装置

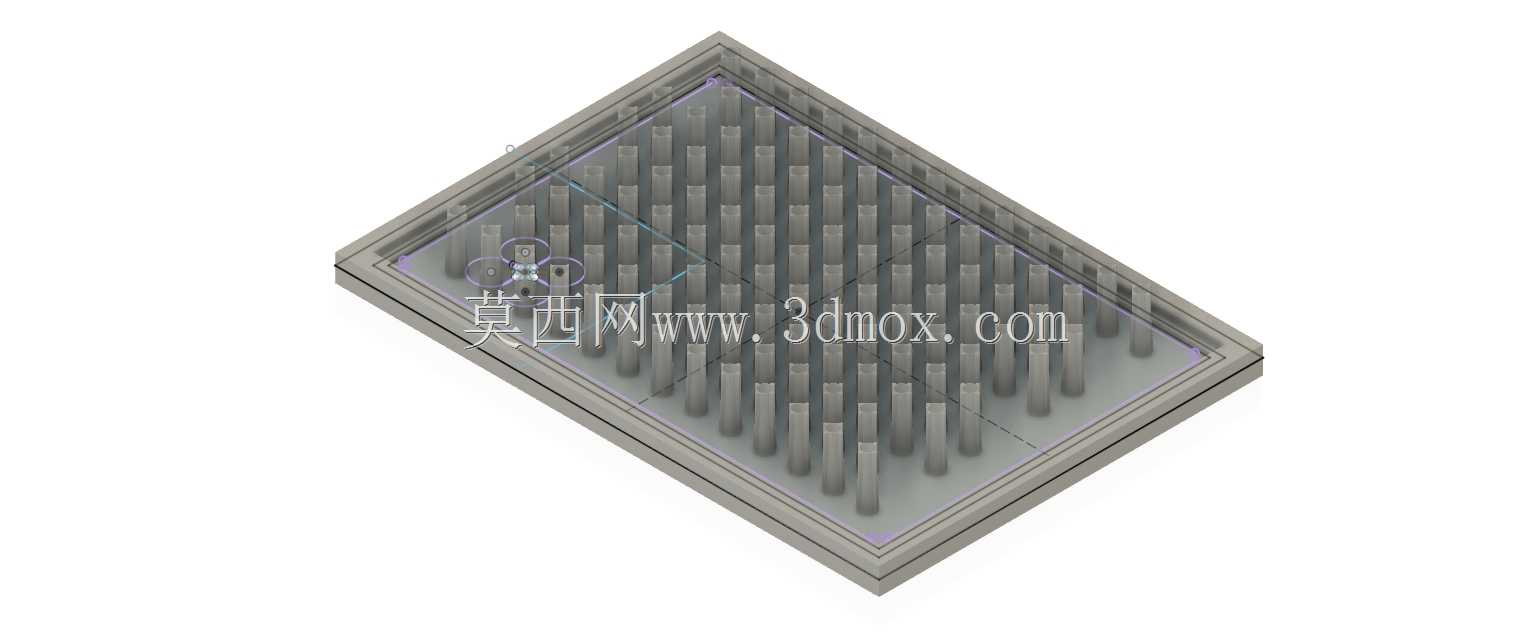

　　在分子生物学、免疫检测等实验场景中，磁珠法核酸提取、蛋白纯化是极为常用的样本前处理手段，传统单管磁力架处理通量低，无法匹配96孔微孔板的批量实验需求，这款磁珠微孔板分离装置正是为适配标准微孔板批量样本处理设计的专用工装。从结构设计来看，装置整体采用矩形框式承载结构，内部按照标准96孔微孔板的孔位排布，对应设置192根圆柱形磁化磁柱，磁柱规格为直径3mm、长度6mm，每两个磁柱对应一个微孔板孔位，能够在孔位两侧形成均匀稳定的磁场，保证孔内磁珠在2分钟内即可完成高效吸附，避免磁珠残留导致的样本损失。设计过程中首先要考虑的是磁柱的排布精度，磁柱安装板的孔位公差需控制在±0.1mm以内，确保放入标准微孔板后，每根磁柱都能精准对准孔位间隙，

　　不会与微孔板侧壁发生干涉，同时保证每个孔位受到的磁场强度均匀，避免边缘孔位与中心孔位磁珠吸附效率差异过大，影响实验结果的平行性。装置的承载边框采用台阶式限位设计，边框内侧设置与标准微孔板外缘匹配的定位台阶，放入微孔板后可自动完成定位，无需额外调整位置，操作时直接将加完样本与磁珠混合液的微孔板放置在装置上即可，等待磁珠完全吸附后可直接进行弃液、洗涤等操作，无需转移样本，大幅降低交叉污染风险。从安装边界来看，装置整体外形尺寸完全适配常规实验室操作台的摆放空间，边框高度经过优化，既保证磁柱顶端与微孔板孔底的距离处于磁场作用的最优区间，又不会因为磁柱过高导致取放微孔板时发生碰撞，磁柱安装板与底部基座采用嵌入式固定结构，

　　保证长期使用过程中磁柱不会出现移位、脱落的问题，基座底部可根据使用需求加装防滑垫，避免操作过程中装置发生滑动。实际使用场景中，这款装置可适配市面上绝大多数品牌的96孔标准微孔板，无论是裙边板还是半裙边板都能通过边框的限位结构稳定放置，相比传统的单管磁力架，单次可处理96个样本，处理效率提升数倍，同时磁场作用范围覆盖整个孔位的液体区域，即使是较大的反应体系也能保证磁珠完全吸附，不会出现磁珠随废液流失的情况。设计时还充分考虑了装置的耐腐蚀性，整体结构采用耐实验室常用试剂腐蚀的材质制作，日常使用中可直接使用75%乙醇、中性清洁剂进行擦拭消毒，不会出现锈蚀、材质老化的问题，长期使用也不会因为试剂侵蚀导致磁柱磁场强度下降。

　　磁柱的磁化方向经过专门优化，采用径向磁化方式，使得磁柱朝向孔位的一侧磁场强度集中，既保证磁珠吸附速度，又不会因为磁场过强导致磁珠板结在孔壁上难以重悬，在后续的洗脱步骤中只需将微孔板从装置上取下，即可快速完成磁珠的重悬操作，不会影响实验的后续流程。对于需要进行批量样本处理的实验室而言，这款装置的结构设计没有多余的复杂部件，整体可靠性高，没有易损件，日常使用几乎不需要维护，相比带电动结构的自动化磁珠处理设备，成本更低，且不需要外接电源，可随时放置在操作台、生物安全柜内使用，适配不同的实验操作环境。在结构建模过程中，需要重点验证磁柱排布与标准微孔板的匹配度，通过干涉检查确认磁柱与微孔板各部位的间隙，同时模拟磁柱安装后的磁场分布，调整磁柱的安装高度，确保每个孔位的磁场强度偏差控制在5%以内，保证实验结果的一致性。装置的边框边缘做了圆角处理，避免操作过程中划伤实验人员的手部，整体边角无尖锐凸起，符合实验室设备的安全设计要求。
