96孔微孔板配套氧气分配装置结构设计

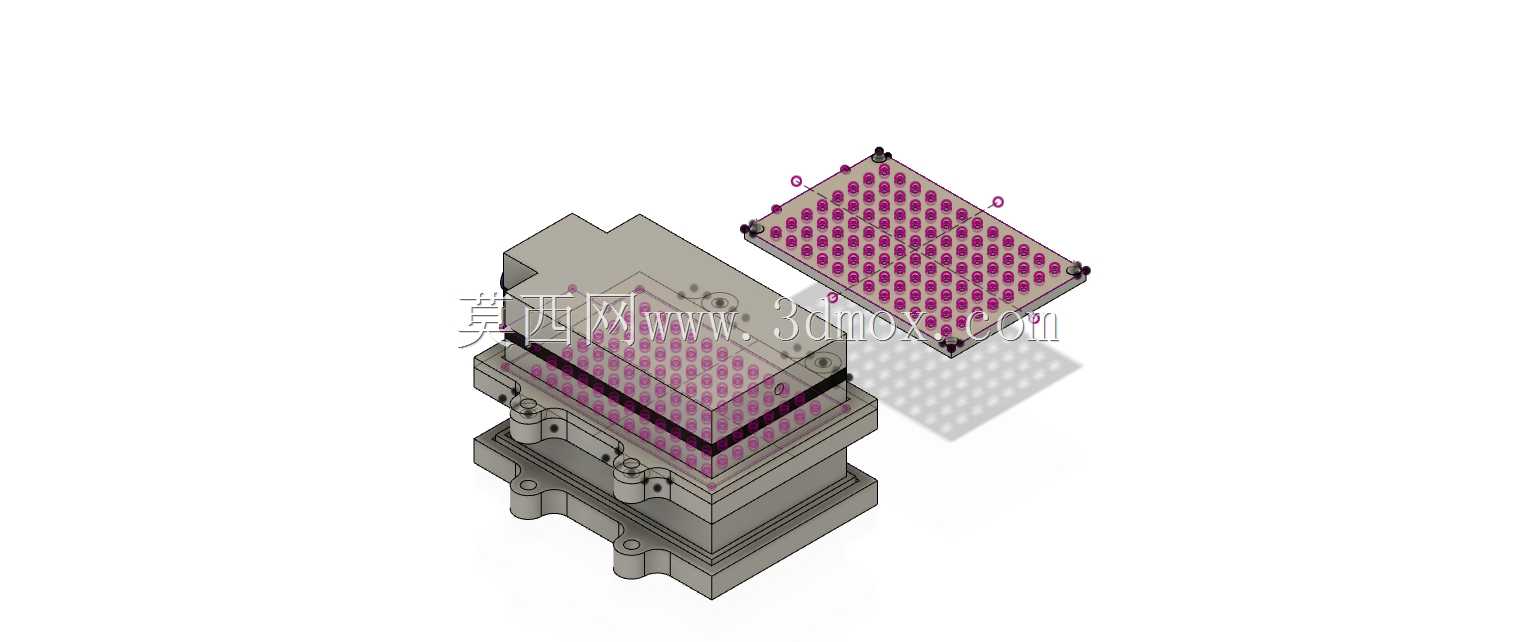

　　在生物实验室高通量菌株筛选、重组菌表达条件优化的场景中，平行样的通气一致性直接决定最终实验数据的可信度，传统摇床培养单瓶通气量差异大、平行样误差高的问题长期存在，这套适配标准96孔微孔板的氧气分配结构，正是为解决微孔板培养过程中各孔位通气不均、溶氧水平差异过大的痛点设计。从结构组成来看，整套装置分为下层定位基座、中层气流均布腔、上层孔板压合固定层三个核心部分，下层基座设置有与深孔板载台匹配的定位销孔，可直接嵌入常规恒温摇床、酶标仪配套的96孔板工位，无需额外改造现有实验设备的安装接口，基座侧边预留的快插气嘴接口可直接连接实验室通用的压缩空气管路或者纯氧供给管路，接口规格采用标准鲁尔接头，可兼容不同管径的供气软管，

　　安装时无需额外加工转接头。中层气流均布腔是整套结构的核心功能段，腔体内部分布有交错排列的导流筋条，进气端进入的气流经过导流筋的多次折流后，会在腔体内形成压力均匀的稳压腔，避免靠近进气口的孔位气流量过大、远端孔位气量不足的问题，腔体顶面按照96孔板的孔位坐标，对应加工有直径0.8mm的通气小孔，每个小孔的轴线与对应微孔的中心完全重合，通气时气流可直接通入孔内培养液液面下方，保证每孔的通气量偏差控制在5%以内，满足重组菌培养过程中对溶氧一致性的严苛要求。上层压合层采用台阶式定位结构，放置标准96孔微孔板后，压合层的密封胶圈会贴合孔板上沿，避免供气过程中出现气体泄漏、各孔之间串气的问题，压合层两侧设置有快拆卡扣，

　　可快速完成孔板的装夹与拆卸，适配实验过程中高频次换板的操作需求。设计过程中重点考量了高温高压灭菌的使用需求，所有结构件均采用耐121℃高温的聚醚醚酮材质加工，密封件选用硅橡胶材质，可整体放入高压灭菌锅重复使用，避免不同批次实验之间的交叉污染。安装边界方面，整套装置的外形尺寸与标准96孔深孔板的外轮廓保持一致，长宽尺寸为128mm×86mm，总高度控制在72mm，可直接放入大部分常规型号的恒温孵育箱、摇床的板位空间，不会与设备内部的摇臂、温控探头产生干涉。气流参数设计上，单孔通气量可在0.1-0.5L/min范围内调节，配合稳压腔的均流设计，不会因为气流过大冲起孔内培养液造成交叉污染，也不会因为气量不足导致菌体溶氧供应不够。

　　在实际使用场景中，这套装置可替代传统的三角瓶摇瓶培养，单次实验可同时完成96组平行样的通气培养，大幅提升重组菌突变株筛选、培养基配方优化的实验效率，相比传统的覆透气膜的微孔板培养方式，这套主动供气的结构可将孔内溶氧水平提升40%以上，有效提高高密度培养条件下的重组菌蛋白表达产量，解决了微孔板培养溶氧不足导致的菌体生长密度低、产物表达量差的问题。结构细节上，下层基座的底部加工有网格状的防滑纹路，放置在摇床载台上时不会因为高速振荡出现移位，气嘴接口处设计有过滤膜安装位，可加装0.22μm的除菌滤膜，避免供气中的杂菌进入培养液造成污染。所有棱角位置均做了R2的圆角处理，避免安装拆卸过程中划伤实验人员的手套或者手部，也减少灭菌过程中应力集中导致的部件开裂问题。
