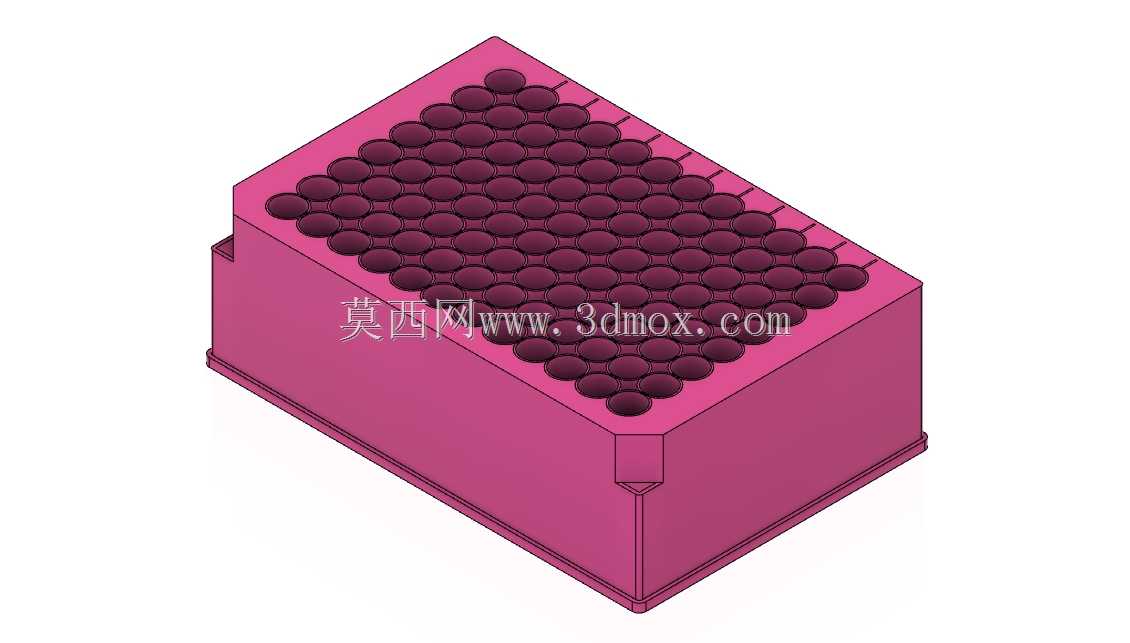

实验室2ml容量深井式微量滴定板结构

　　做生物实验室配套设备结构设计快十年，经手的耗材类三维建模项目里，微孔板是出现频率极高的一类，这次还原的这款深井式微量滴定结构，核心适配2ml单孔容量的实验场景，和常规浅孔板的设计逻辑有很明显的差异。先从实际应用场景说，这类板件主要用在分子生物学实验的样品存储、试剂反应环节，比如核酸提取过程中的裂解、孵育步骤，还有化合物筛选时的微量反应体系承载，很多自动化移液工作站的载台也会预留对应规格的安装位，所以设计的时候不能只考虑板体本身，还要匹配上下游设备的边界尺寸。

　　先讲安装边界的考量，常规96孔规格的板件，整体长宽尺寸是严格遵循SBS国际标准的，这点是硬约束，不管是手动操作还是自动化设备适配，长宽方向的公差必须控制在±0.2mm以内，不然放到离心机转子、酶标仪载台或者移液工作站的定位槽里会出现卡滞或者定位偏移的问题。这款深井板的高度比常规0.5ml容量的深孔板要高出近15mm，因为单孔要容纳2ml的液体，孔深做了加深处理，设计孔壁的时候特意留了1.2°的拔模斜度，一方面是注塑生产的时候方便脱模，另一方面孔壁的光滑度能直接影响残液率，斜度配合内壁抛光处理，能让移液枪吸头探到孔底的时候不会出现挂壁残留，减少样品损耗。

　　再看功能特性的设计细节，板体的孔位是按8×12的矩阵排布的，孔间距严格保持9mm，这个尺寸是和多道移液枪的枪头间距完全匹配的，要是孔间距偏差超过0.1mm，多道枪就没法同时对准所有孔位，手动操作的时候会戳歪枪头，自动化设备运行时甚至会撞坏移液臂。板体底部做了一圈突出的定位裙边，裙边的厚度是2mm，刚好能卡入各类实验设备的定位卡槽里，高速离心的时候不会因为离心力甩出板位。每个孔的底部是U型底设计，和V型底、平底的结构不同，U型底更适合样品的离心沉降，不会像平底那样出现边角残留，也不会像V型底那样容易让小体积样品挥发过快。

　　设计思路上，一开始做结构校核的时候，最先考虑的是板体的形变抗性，因为这类耗材大多是聚丙烯材质注塑成型，高温高压灭菌的时候会有一定的热变形，所以在板体的侧壁做了两道横向的加强筋，筋宽1.5mm，高度3mm，既不会增加太多壁厚导致注塑出现缩痕，又能提升整个板体的结构刚性，叠放的时候不会因为上层板的重量把孔位压变形。板体的边角做了R3的圆角处理，一方面是避免操作的时候锐边划伤实验人员的手套，另一方面圆角结构能减少注塑时的应力集中，降低低温存储时板体开裂的风险。还有个容易被忽略的细节，就是板体上表面的孔位周边做了0.3mm高的凸圈，这个结构是为了配合封板膜或者硅胶盖使用的，凸圈能嵌入封板膜的胶层里，提升密封性能，避免孵育或者离心过程中出现孔间交叉污染，尤其是做PCR实验或者挥发性试剂反应的时候，密封性能直接影响实验结果的可靠性。

　　再说到实际使用中的适配性，这款板的孔深是42mm，刚好适配常规长度的2ml移液吸头，吸头探到孔底的时候，枪头的肩部不会碰到板体上表面，不会出现吸头无法完全下压导致的取液量不准问题。板体底部的四个角做了定位缺口，缺口的位置和尺寸是和自动化设备的定位销一一对应的，放板的时候不用刻意调整方向，缺口对准定位销就能保证孔位坐标和设备预设的坐标完全重合，减少自动化运行时的对位调试时间。另外，板体的侧壁做了磨砂区域，方便实验人员用马克笔标记样品编号，光滑面的话马克笔字迹很容易被酒精擦除，磨砂区域的粗糙度控制在Ra1.6，既能保证字迹附着牢固，又不会因为太粗糙容易积藏污渍。

　　做这类实验室耗材的三维建模，最忌讳的就是只看外观不考虑实际使用的细节，很多新手建模的时候只会把孔阵和外框做出来，忽略拔模斜度、加强筋、定位结构、密封凸圈这些细节，建出来的模型看着像，实际拿去开模或者做设备适配的时候全是问题。比如之前碰到过有人做深孔板模型，孔壁没做斜度，开模出来的产品孔壁上全是脱模拉痕，残液率特别高；还有的人把裙边尺寸做小了0.5mm，放到离心机里离心的时候板体晃荡，差点把样品全洒了。这款模型在建模的时候，所有的尺寸约束都是从实际使用场景倒推的，每一处结构都有对应的功能考量，没有多余的装饰性结构，完全是为了满足实验操作和设备适配的需求。

　　还有个设计细节是板体的叠放限位，当多个板叠放的时候，上层板的底部裙边刚好能卡入下层板的上表面凹槽里，叠放高度能控制到最低，而且叠放后不会出现滑移，低温冰箱里存储的时候能节省存储空间，拿取的时候也不会因为板体滑落摔碎样品。孔壁的厚度设计是均匀的1mm，壁厚均匀能减少注塑时的翘曲变形，要是壁厚不均，冷却的时候收缩率不一致，板体会出现弯曲，放到酶标仪里的时候会因为板体不平导致检测光程不一致，影响检测结果的准确性。
