汽车燃油喷油器精密三维结构设计

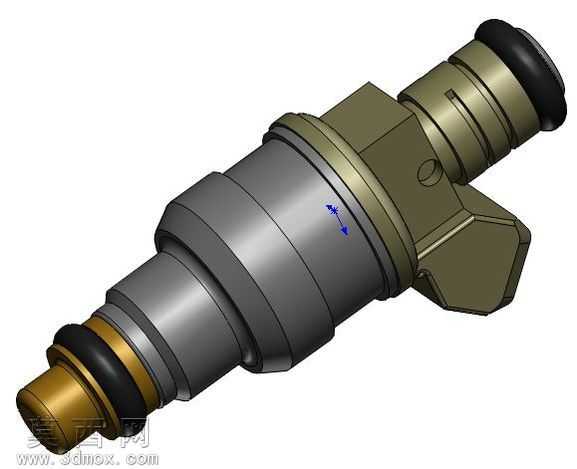

本款喷油器三维模型采用SolidWorks2012版本完成全参数化建模，建模过程严格遵循汽车燃油喷射系统的实际工程尺寸比例，从整体装配到单个零件均完成了严谨的几何约束与尺寸定义，确保各部件间的装配公差符合量产零部件的设计标准。模型渲染阶段针对不同功能部件匹配了对应材质表现：主体金属壳体采用磨砂质感的枪灰色金属材质，还原机加工金属件的细腻哑光质感；端部进油接头与喷油嘴端的铜质部件赋予黄铜金属材质，通过调整反射率与粗糙度参数，呈现铜合金特有的暖调金属光泽；两处密封胶圈采用哑光黑色橡胶材质，模拟橡胶密封件的弹性质感与低反光特性；侧面的电气接插部位采用军绿色硬质工程塑料材质，区分不同功能区域的材质差异，整体渲染效果层次分明，可清晰识别各部件的功能分区。结构设计上完整还原了喷油器的核心组成：顶部的进油快插接头带有环形密封槽结构，用于和燃油供油管路实现密封连接；中部的主体壳体集成了电磁驱动腔的安装结构，侧面延伸的接插翼片用于安装固定与电气信号接入；下部的密封段设计了双道密封圈安装位，保证与发动机进气道或缸盖安装位的燃油密封；最前端的喷油嘴端细化了燃油雾化喷口的结构特征，完整呈现喷油器从燃油导入、电磁控制、压力密封到燃油喷出的全流程结构逻辑。设计过程中优先保证各部件的可装配性，所有配合面均设置了合理的间隙参数，既可以用于整体装配效果展示，也可拆分单个零件用于工程出图、结构校核或3D打印验证，能够为汽车燃油系统的教学演示、方案设计、结构改进提供精准的三维数字模型支撑，帮助设计者快速理解喷油器的工作原理与结构组成，缩短同类产品的开发设计周期。
