工业液压系统储油油箱结构设计

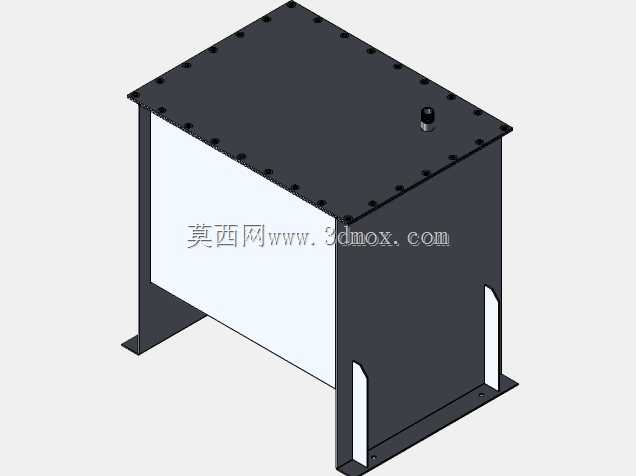

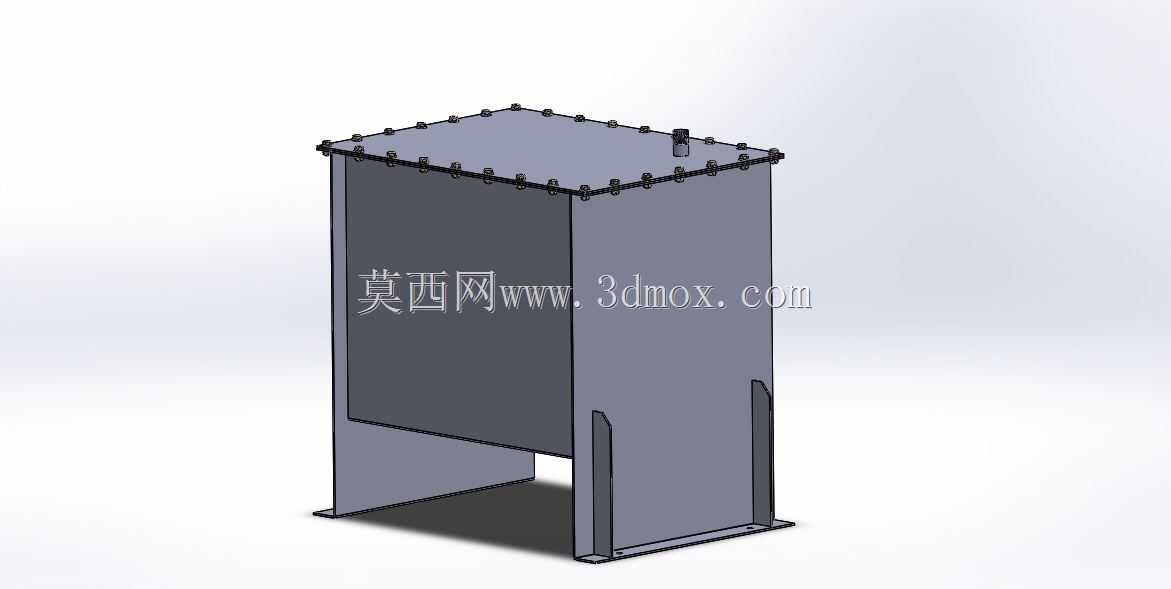

　　在各类工业液压传动系统中，油箱是整个液压回路的基础辅件，承担着储油、散热、沉淀杂质、分离油液中混入空气的核心作用，这套油箱结构针对中小型液压站的安装场景设计，适配额定流量60L/min以内的液压泵组使用，可覆盖机床液压系统、小型压机液压站、工程设备辅助液压回路等多个应用场景。从结构设计来看，该油箱采用分体式支腿安装结构，箱体主体为矩形焊接结构，顶部采用全法兰盖板设计，盖板与箱体上沿通过一圈均布螺栓实现密封连接，这种设计既方便后期对油箱内部进行清理、维护，也能在盖板上灵活布置空气滤清器、液位计安装口、回油过滤器接口、吸油口等外接元件，顶部预留的小型接头位置可直接安装空气呼吸器，避免油箱内部因油位变化形成正压或负压，

　　同时阻挡外界粉尘杂质进入油液内部。箱体侧面的立式支腿采用折弯钢板焊接成型，支腿底部预留安装固定孔，可直接通过膨胀螺栓或连接螺栓固定在设备机架或混凝土基础上，支腿的高度设计预留了足够的底部操作空间，方便安装底部放油螺塞，日常换油时可直接在底部对接放油管路，无需额外抬高箱体。箱体侧壁预留了液位液温计的安装平面，可根据实际使用需求选择不同量程的液位计，实时观测箱内油液存量与温度，侧壁的加强筋结构采用折弯钢板与箱体侧壁焊接，避免油箱满载时侧壁出现鼓胀变形，同时提升整体结构的抗振性能，适配设备运行时的振动工况，避免焊缝长期受交变应力出现开裂渗漏。从设计思路上，该油箱的容积按照液压泵额定流量的3-5倍进行匹配，

　　足够的容积能保证系统回油时油液不会溢出，同时给油液足够的停留时间，让混入油液的空气充分上浮析出，让回油带入的金属碎屑、杂质充分沉淀到油箱底部，减少吸油口吸入杂质造成泵、阀元件磨损的风险。吸油区与回油区在箱体内部可通过加装隔板实现分隔，隔板高度设计为油液最高液位的三分之二，既不会阻挡油液的正常循环，又能延长油液在箱内的流动路径，提升散热与杂质沉淀的效果。安装边界方面，该油箱的支腿安装孔位采用对称设计，适配不同方向的安装布局，顶部盖板的螺栓孔采用等间距排布，在需要调整外接元件安装位置时，可灵活在盖板上重新开孔，不会破坏原有密封结构。箱体的焊缝均采用连续满焊工艺，焊接后做渗漏测试，保证长期使用不会出现油液渗漏问题，

　　内壁可根据使用油液的类型选择做防锈处理或者磷化处理，避免长期使用过程中内壁锈蚀脱落污染油液。在实际选型应用时，可根据系统的实际工作压力、泵组流量调整油箱的实际盛油容积，这套结构的外形尺寸预留了足够的扩展空间，若系统发热量较大，还可在箱体侧壁额外加装冷却器安装支架，匹配水冷或者风冷冷却器，进一步控制液压系统的工作油温，避免油液长期高温导致氧化变质，密封件老化失效。不同于一体式焊接的封闭油箱，这种可拆盖板的结构在后期维护时无需切割箱体，只需拆开顶部盖板即可完成内部清理、隔板调整等操作，大幅降低了设备全生命周期的维护成本。支腿的结构设计也让油箱底部与安装面之间留出间隙，避免底部长期接触安装面积水、油污造成锈蚀，延长油箱的整体使用寿命。在三维建模过程中，所有的板厚、螺栓孔位、折弯半径都按照实际钣金加工工艺设置，可直接导出加工图纸用于下料、折弯、焊接生产，无需二次调整结构参数，建模时充分考虑了焊接工艺的焊接收缩余量，所有配合尺寸都预留了合理的公差范围，保证加工后各安装面的平面度、孔位同轴度符合装配要求。
