适配树莓派的摄像头外壳及壁挂安装支架

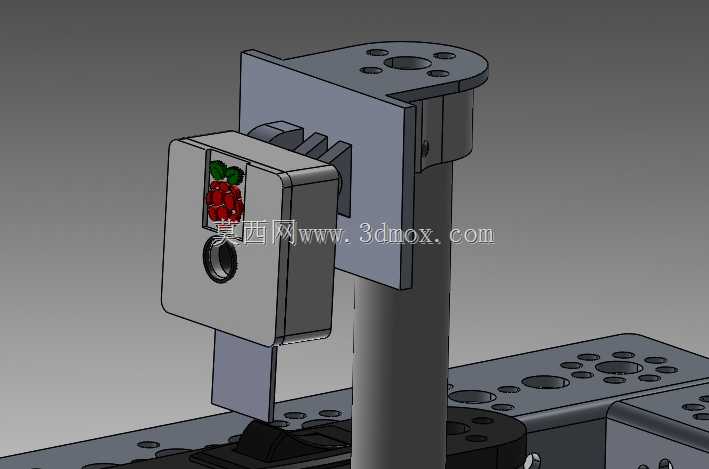

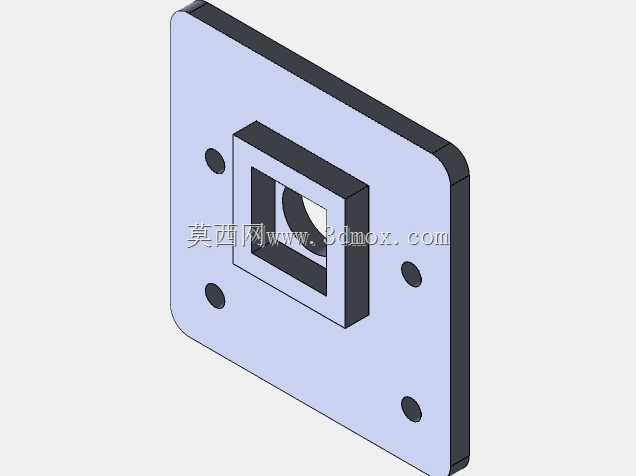

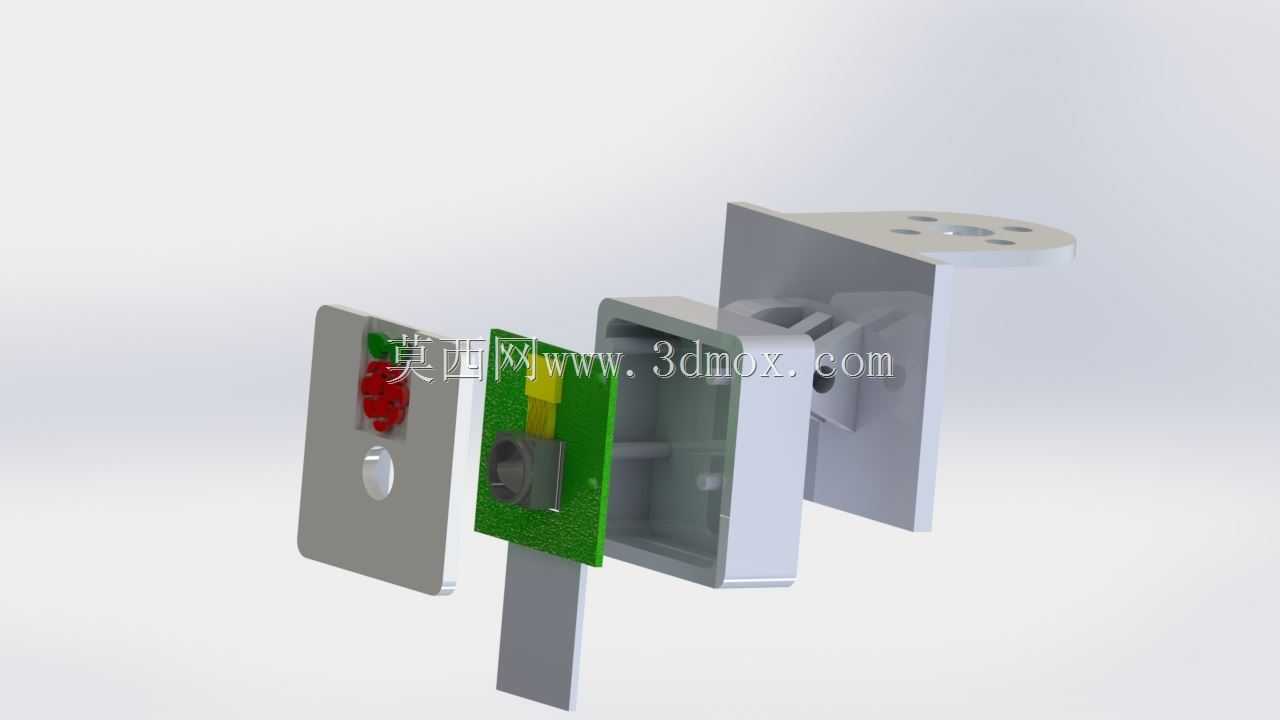

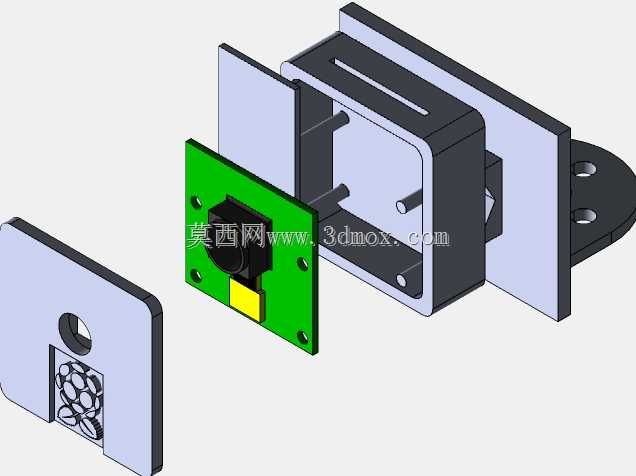

　　这套适配树莓派平台的摄像头外壳与支架结构，主要面向嵌入式视觉采集场景的硬件部署需求，常见于小型智能监控工位、桌面视觉识别实验台、家用环境监测点位、创客类智能交互装置的搭建环节，解决裸装摄像头模块无防护、安装角度难固定、接线易拉扯松脱的实际工程问题。从结构拆分来看，整套组件分为前盖、电路板承载仓、后盖、壁挂安装座四个核心部分，各部件通过卡扣结构完成拼接，无需额外螺丝即可实现壳体的快速组装，同时预留了镜头对位开孔与状态指示灯透光位，前盖的圆形开孔刚好匹配常用的树莓派摄像头镜头尺寸，边缘做了0.2mm的倒角处理，避免安装时刮花镜头镀膜，指示灯位置对应电路板上的电源与工作状态LED，采用半透结构设计，既可以清晰观察设备运行状态，

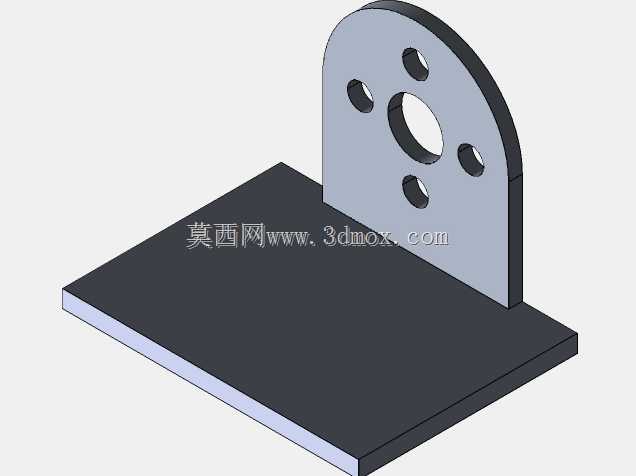

　　又不会出现灯光漏光造成的画面眩光问题。电路板承载仓的内部做了定位筋设计，筋位高度与摄像头PCB板厚度匹配，安装时只需将电路板对准筋位推入即可完成固定，仓体侧面预留了FPC排线的出线槽，线槽边缘做了圆角过渡，防止排线反复弯折出现线芯断裂的情况，仓体内部还预留了1.5mm的冗余空间，可兼容不同厚度的补光小板加装需求，无需修改壳体结构即可扩展夜间补光功能。壁挂安装座采用L型折边结构，安装面预留了四个标准沉头孔，可适配M3规格的自攻螺丝或膨胀螺丝，满足墙面、设备机架、型材框架等不同安装基面的固定需求，连接部位采用球铰式可调结构，松开锁紧结构后可实现水平方向360度旋转、垂直方向正负45度的俯仰角度调节，

　　调节到位后依靠结构间的摩擦力即可保持角度稳定，无需额外锁紧件，方便现场调试时快速找到最佳拍摄视角。从安装边界尺寸来看，整套壳体组装完成后的整体外形尺寸控制在45mm×40mm×30mm范围内，不会占用过多安装空间，壁挂座的安装孔距为30mm，匹配常见的小型弱电设备安装孔位标准，可直接替换同尺寸的传统监控摄像头外壳，无需重新在安装基面打孔。设计过程中充分考虑了3D打印与小批量注塑生产的工艺可行性，所有壳体部件的拔模角度控制在1.5度以上，无倒扣结构，无需复杂的抽芯模具即可完成生产，壁厚统一设置为2mm，既保证了壳体的结构强度，又不会出现注塑缩痕或者3D打印时的翘曲变形问题，各拼接部位的卡扣配合间隙设置为0.1mm，

　　兼顾组装便利性与拼接后的密封性，可有效阻挡日常环境中的灰尘进入壳体内部，保护内部电路板与镜头组件。在实际使用场景中，这套结构可直接搭载树莓派Zero或者树莓派4B平台，完成人脸门禁识别、工位操作规范监测、小型AGV小车视觉导航、家庭宠物行为监测等不同功能的硬件搭建，支架的可调结构能够适应不同安装高度的视角调整需求，比如在桌面实验场景下，可将支架固定在实验台边缘，调整俯仰角度对准实验操作区域，采集操作过程的视觉数据；在墙面安装场景下，可通过沉头孔将支架固定在墙面1.5-2米的高度位置，调整角度覆盖需要监测的区域，壳体的防护结构能够避免日常使用中手指触碰镜头造成的污渍残留，也能防止意外泼溅的液体直接接触电路板，提升硬件运行的稳定性。整套结构没有多余的装饰性设计，所有结构特征都服务于安装、防护、调节的实际功能，各个部件的受力位置都做了加厚处理，比如球铰连接部位的壁厚增加到2.5mm，可承受反复角度调节带来的磨损，长期使用也不会出现松动下垂的问题，出线槽的位置刚好对准电路板的排线接口，安装时无需过度弯折排线即可完成接线，降低了组装过程中损坏排线的概率。
