铣削加工用BT40锥度刀柄结构设计

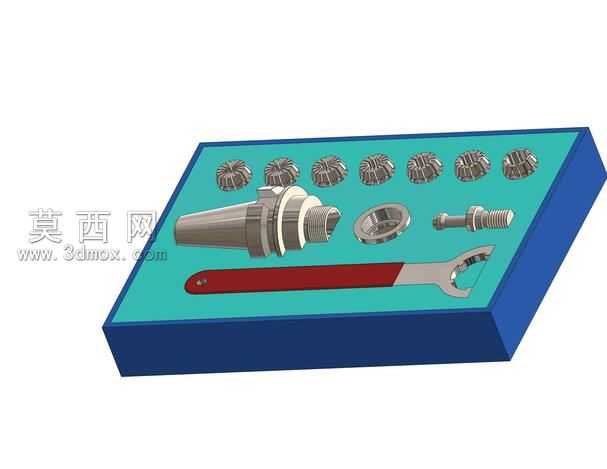

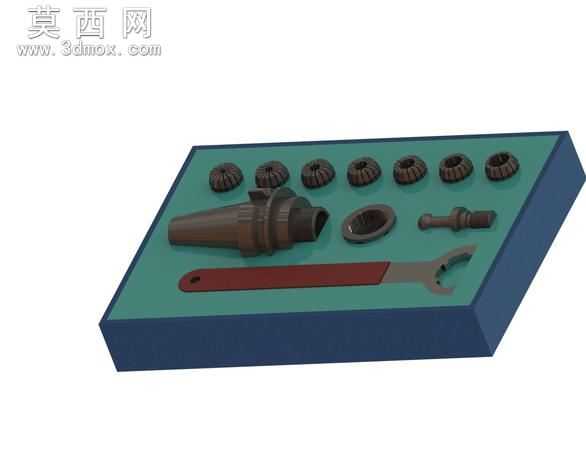

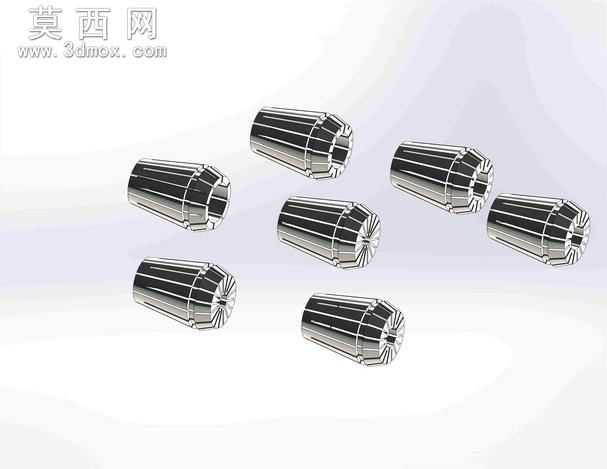

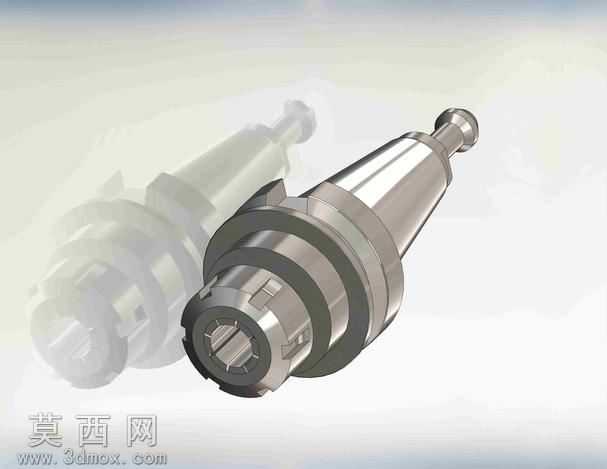

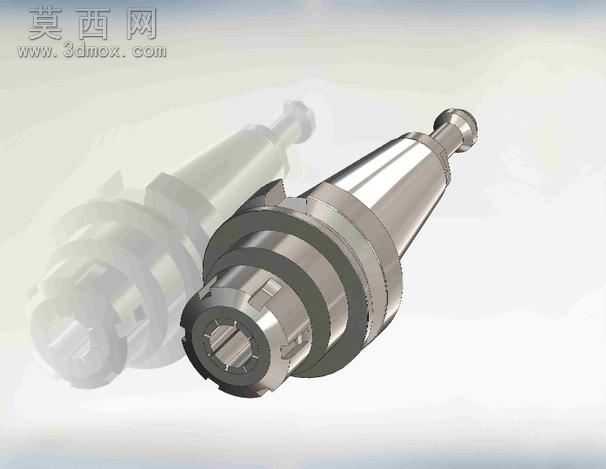

本作品为铣削加工场景使用的BT40规格刀柄三维模型，建模阶段严格遵循BT系列刀柄的通用标准尺寸规范，先通过草图绘制刀柄的拉钉定位段、锥面配合段、法兰定位段以及夹头锁紧段的截面轮廓，再通过旋转特征生成主体基础结构，后续对法兰端的传动卡槽、锁紧螺母的防滑纹路、内部夹头的弹性收缩缝等细节结构逐一进行特征建模，保证各部分尺寸公差符合实际加工装配要求。渲染阶段采用金属材质作为主体基底，针对刀柄不同部位的加工工艺差异调整材质参数：锥面配合段设置为高光洁度的镀铬金属质感，还原磨加工后的高精度表面效果；法兰与锁紧螺母部位设置为略带磨砂质感的淬硬钢材质，体现热处理后的表面特征；内部弹性夹头部位设置为高弹性弹簧钢材质，表面做细微的纹理处理区分不同部件的材质属性。模型结构设计充分还原了BT40刀柄的实际工作原理，拉钉部位适配机床主轴的拉爪拉紧结构，7:24的锥度段保证与主轴锥孔的精准定位配合，法兰端的传动卡槽可传递主轴扭矩，前端的ER夹头结构通过锁紧螺母的旋紧实现对铣刀刀柄的抱紧夹持，各部件的装配间隙、配合公差都按照实际工业应用标准进行参数设置，既保证了模型的视觉还原度，也能用于装配干涉检查、加工工艺模拟等工程场景。设计过程中优先保证核心配合尺寸的准确性，对非核心的外观倒角、标识细节做了适度简化，在保证模型结构完整性的同时控制了整体文件体量，方便后续在装配仿真、教学演示等场景中调用。
