可调开口活动扳手工业级五金工具结构

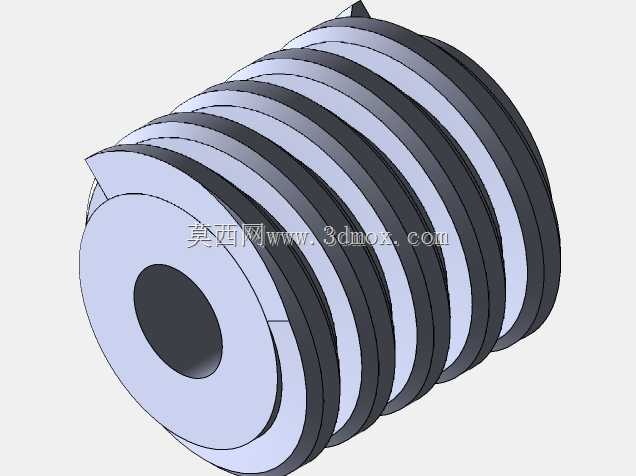

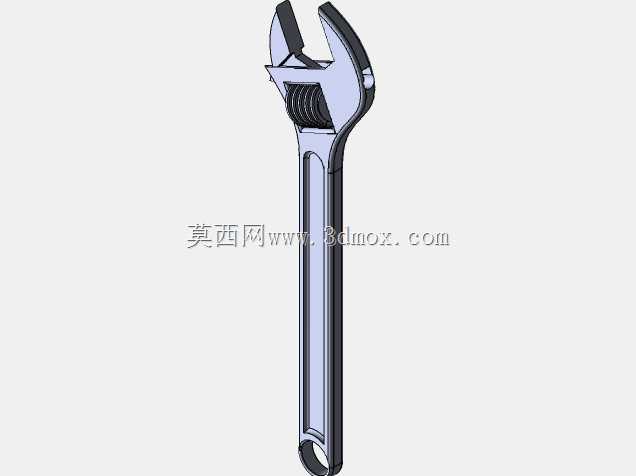

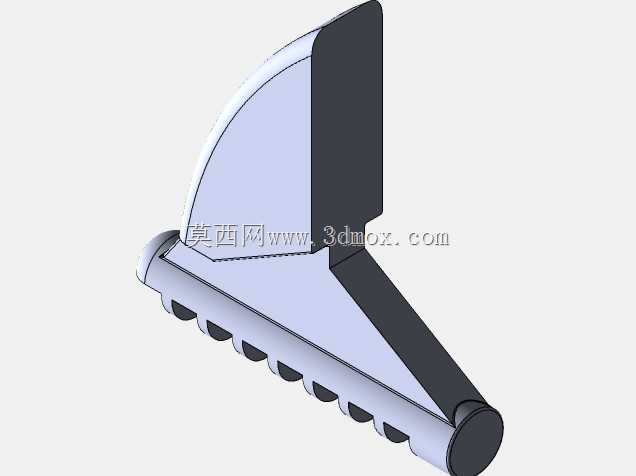

　　在设备运维、机械装配、管线安装等各类现场作业场景里，活动扳手是一线作业人员随身携带的高频使用工具，区别于固定开口的呆扳手，它的可调开口设计能够适配一定尺寸范围内的多种螺栓、螺母类紧固件，无需携带多把对应规格的固定扳手，大幅降低工具负重，尤其适合现场紧固件规格不统一、临时应急检修的作业场景。从结构设计逻辑来看，这款活动扳手的核心功能实现依托于固定钳身、活动钳口、调节蜗杆、握柄四个核心组成部分，固定钳身与握柄为一体化结构，保证整体受力时的结构刚性，活动钳口嵌装在固定钳身的导向槽内，钳口与槽体的配合间隙控制在合理范围，既保证调节时的滑动顺畅，又避免夹持紧固件时出现晃量导致打滑损伤棱角。调节蜗杆与活动钳口背部的齿条啮合，

　　转动蜗杆时即可驱动活动钳口沿导向槽线性移动，实现开口尺寸的连续调节，蜗杆的齿形参数经过匹配设计，调节时的阻尼感适中，既不会因为过松导致夹持时开口自行变大，也不会因为过紧增加调节操作的力度。从外形尺寸与使用边界来看，这款6英寸规格的活动扳手整体长度适配单手握持操作，握柄的截面轮廓贴合人手握持时的受力曲线，表面做了防滑结构处理，施加扭力时不易脱手，最大开口尺寸覆盖日常作业中常见的小规格紧固件，适合狭小空间内的作业操作，过大规格的紧固件超出其开口调节范围与扭力承受上限时，需更换对应大规格扳手，避免过载导致钳口变形、蜗杆崩齿等失效问题。钳口的工作面做了齿纹处理吗？不，这款活动扳手的钳口夹持面为平整结构，

　　能够在夹持时增大与紧固件侧面的接触面积，减少对紧固件棱角的压伤，适合对外观要求较高的装配场景，当然如果是油污较重的作业环境，平整钳口的防滑性能会略有下降，作业时需要注意施加稳定的扭力，避免打滑。在建模过程中，需要重点关注几个配合部位的尺寸精度：一是活动钳口与固定钳身导向槽的配合公差，间隙过大会导致夹持精度下降，间隙过小会出现调节卡滞；二是蜗杆与齿条的啮合中心距，中心距偏差过大会导致啮合过紧或齿侧间隙过大，调节手感变差；三是钳口工作面的平面度，若平面度超差，夹持紧固件时会出现点接触，不仅容易打滑，还会加剧钳口的局部磨损。从实际使用的受力角度分析，扳拧紧固件时，扭力主要通过固定钳口与活动钳口的两个工作面传递到紧固件上，

　　受力点集中在钳口靠近开口端部的位置，因此在结构设计时，钳口根部做了圆弧过渡处理，避免应力集中导致长期使用后出现根部断裂的问题，握柄与钳身的连接位置也做了加厚处理，承受扭力时的变形量控制在弹性范围内，不会出现永久变形。这款工具的应用场景覆盖了机械装配生产线的辅助装配、水电安装作业的管件螺母紧固、设备日常巡检的紧固件松动复紧、家用五金维修等多个领域，相比管钳类工具，它对紧固件表面的损伤更小，相比固定扳手，它的适配性更强，是手动工具配置中不可或缺的基础品类。在三维建模时，除了核心的功能结构，也需要兼顾外观的工艺细节，比如握柄表面的哑光处理质感、金属部件的倒角去毛刺结构、蜗杆端部的滚花防滑结构，这些细节虽然不影响核心功能，但直接决定了工具实际使用时的操作手感与成品的工艺质感，比如蜗杆端部的滚花，是为了徒手转动调节蜗杆时增加摩擦力，即便手上沾有少量油污也能顺利转动调节开口大小，不需要借助其他工具辅助调节。另外，活动钳口的行程限位结构也需要在建模中体现，当开口调节到最大尺寸时，活动钳口不会从固定钳身的导向槽中脱出，这个限位结构通常设置在活动钳口的尾部，与固定钳身的槽体端部挡块配合，保证调节过程中的结构可靠性。
