G型螺旋夹紧工装C形夹钳结构设计

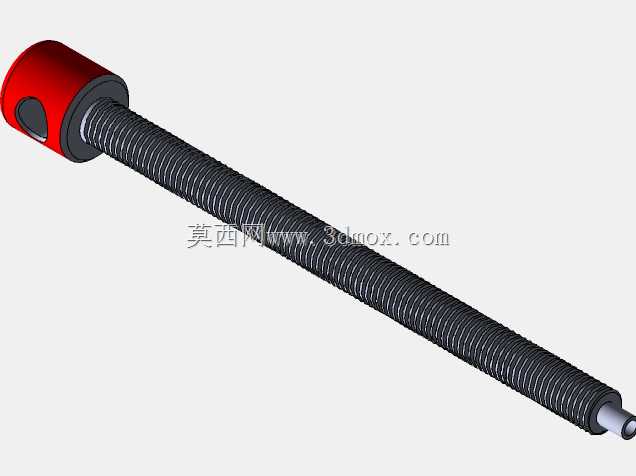

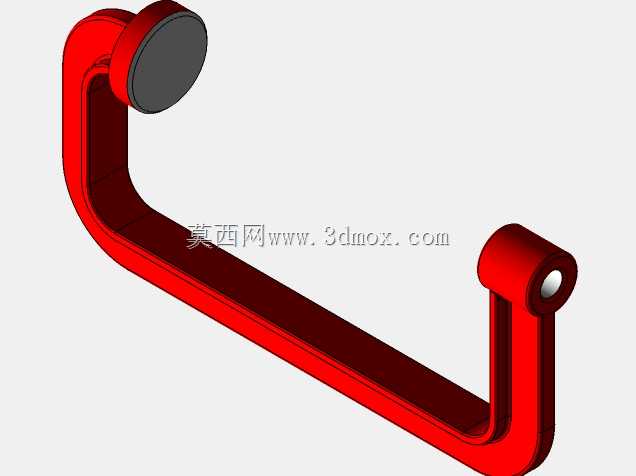

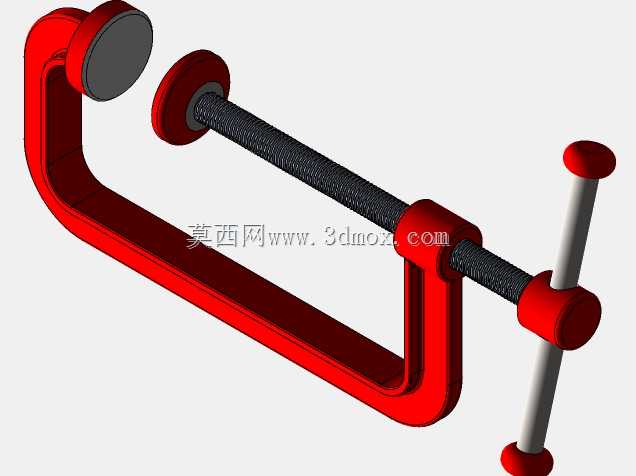

　　这款C形夹钳的结构设计完全围绕手动夹紧作业的实际工况展开，整体采用C型开口框架作为主体承载结构，框架截面做了等强度过渡设计，在夹紧受力时可将应力均匀分散到整个弯臂段，避免局部应力集中导致的框架变形或断裂，开口深度与最大张开距离的配比经过反复校核，既保证足够的夹持行程，也控制整体外形尺寸不会过于笨重，适配多数工位的狭小操作空间。夹钳的核心施力部件为梯形螺纹传动副，螺杆采用大导程梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力面接触更均匀，手动旋转时不会出现卡滞或滑牙问题，螺杆尾端搭配T型转动手柄，手柄与螺杆采用铰接连接，闲置时可贴合螺杆侧面收纳，减少空间占用，操作时可展开获得更大的力臂，操作人员无需借助额外工具，

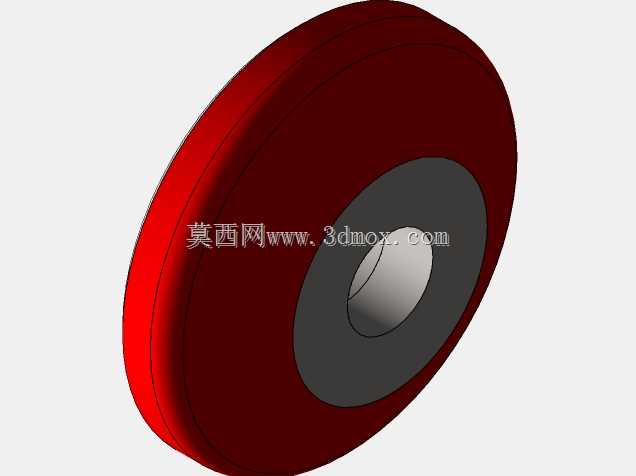

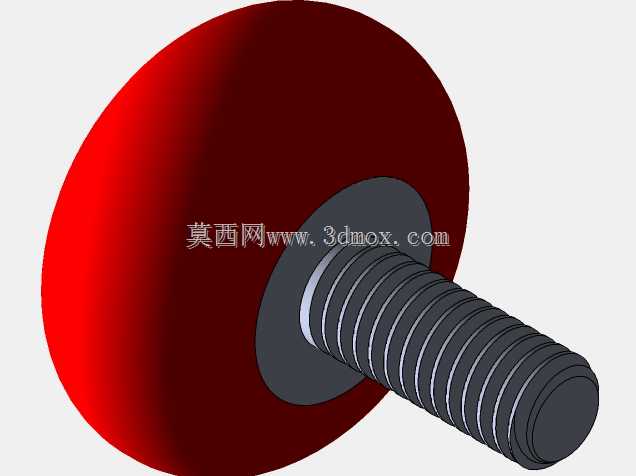

　　仅靠手部力量即可输出足够的夹紧力。螺杆前端的压头采用活动式球面连接结构，压头端面做了滚花防滑处理，球面连接结构可让压头在接触被夹持工件表面时自动适配角度，即使工件夹持面存在轻微倾斜，也能保证压头端面与工件完全贴合，避免点接触导致的工件表面压痕或夹持打滑，同时压头与螺杆之间设置了止推垫片，夹紧旋转螺杆时压头不会随螺杆同步转动，减少对工件表面的摩擦划伤。在实际生产场景中，这类C型夹钳的应用覆盖多个作业环节：木工加工作业中可用于拼接板材的临时固定，将涂胶后的板材对齐后用夹钳锁紧，等待胶层固化过程中无需额外人员扶持；钣金焊接作业中可用于定位待焊工件，将多块钣金件按装配位置夹紧后再进行点焊或满焊，避免焊接过程中工件移位导致的尺寸偏差；

　　机械装配环节中可用于压装小型轴承、衬套等过盈配合零件，搭配对应工装头即可平稳施加压力，也可用于设备维修时固定拆卸的零部件，方便拆解或装配作业；家用DIY场景中也可用于小件物品的粘接固定、维修夹持等场景。设计过程中对夹钳的安装边界做了充分考量，C型框架的背部做了平面处理，需要固定使用时可通过螺栓将夹钳背部锁紧在工作台面，作为简易台钳使用，适配不同工位的固定需求；螺杆的行程做了限位设计，最大张开位置不会出现螺杆从螺母座中脱出的问题，最小闭合位置可保证压头与框架固定端完全贴合，无夹持间隙；整体结构无易损的复杂零部件，日常使用仅需定期在螺纹副处涂抹润滑脂即可保证操作顺畅，框架表面采用喷塑处理，具备基础的防锈能力，可适应车间多粉尘、

　　少量油污的作业环境。从结构受力角度分析，C型框架的弯臂处采用了大圆角过渡设计，避免直角位置的应力集中，当夹钳处于最大夹紧力状态时，弯臂处的最大应力控制在材料屈服强度的三分之一以内，保证长期反复使用不会出现框架开口扩张的塑性变形；螺母座与C型框架采用过盈压装加定位销的连接方式，相比焊接连接，这种连接方式不会出现焊接应力导致的螺母座位置偏移，长期承受夹紧反力时也不会出现焊缝开裂的问题；手柄的握持位置做了圆弧过渡，没有尖锐棱角，长时间操作不会硌伤手部，压头的活动行程预留了足够的冗余量，即使夹持面存在厚度公差也能可靠夹紧。
