可口可乐皇冠式金属饮料瓶盖结构设计

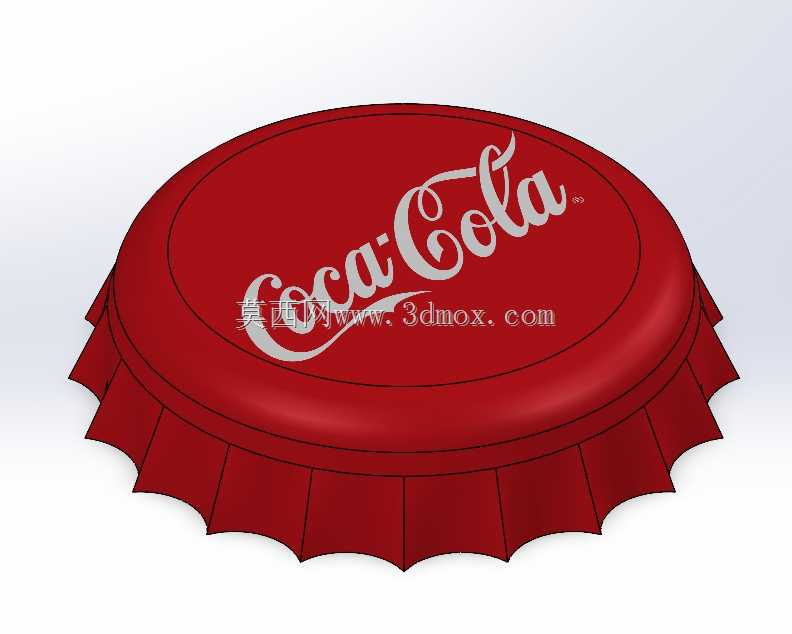

　　日常接触的碳酸饮料封装场景中，皇冠式瓶盖是应用历史最久、密封可靠性经过长期市场验证的封装结构，这款还原可口可乐经典外观的瓶盖模型，完整复现了量产瓶盖的全部结构细节，可直接用于包装结构验证、快消品陈列建模、灌装生产线配套工装设计等场景。从实际功能来看，这类瓶盖核心承担三个核心作用：首先是碳酸饮品的气密封装，需要承受瓶内二氧化碳持续产生的内压，避免运输、存储过程中出现漏气、泄压导致的饮品口感变质；其次是防盗启封提示，瓶盖与瓶口压合后，裙边的齿状结构会卡在瓶口的锁合环下方，未开启状态下无法徒手旋开，启封时裙边会随撬起动作发生不可逆变形，消费者可直观判断产品是否被开启；第三是品牌视觉传递，瓶盖顶面的印刷区域是快消品品牌露出的核心位置之一，

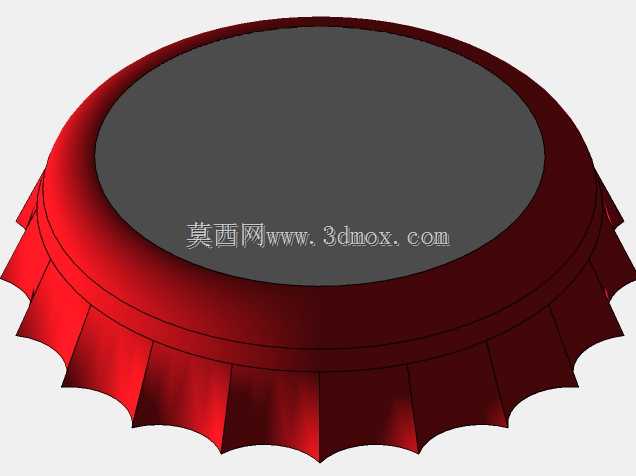

　　经典的可口可乐斯宾塞字体标识直接印刷在顶面红色涂层上，辨识度极高。设计这类瓶盖时，首先要匹配对应标准口径的玻璃瓶口安装边界，常规28mm口径碳酸饮料瓶的瓶盖，裙边最大外径控制在32mm左右，顶面直径27.5mm，整体压合后的高度在6mm上下，裙边均匀分布21个锯齿状压合齿，每个齿的冲压角度、深度都要和瓶口的锁合凹槽完全匹配，压合后齿部向内弯折的角度控制在15度左右，既能保证足够的锁合力抵抗瓶内压，又不会因为压合过深导致启封阻力过大。结构设计上，瓶盖内部预留了密封垫片的安装槽位，实际量产时会在槽内压入PVC或铝箔复合密封垫，压合后密封垫会完全贴合瓶口的顶面密封面，填补瓶盖金属基材和玻璃瓶口之间的微观间隙，

　　配合裙边的机械锁合实现完全密封。建模过程中需要重点关注几个容易被忽略的细节：一是裙边齿根的圆角过渡，实际冲压生产时如果齿根没有设置R0.2左右的圆角，冲压成型过程中很容易出现应力集中导致的金属板材开裂，模型里完整还原了这个过渡结构，可直接用于冲压模具的结构参考；二是顶面的微弧设计，瓶盖顶面不是完全的平面，而是带有0.3mm左右的中心凸起弧度，这个设计一方面是抵消金属板材冲压后的回弹变形，保证压合后顶面不会出现向内凹陷的外观缺陷，另一方面在瓶内出现轻微超压时，顶面可以向外微凸释放部分应力，避免瓶盖直接飞脱造成安全隐患；三是裙边的预压折痕，每个压合齿的根部都有一圈极浅的预压痕，启封时撬起的力会沿着预压痕均匀传递，

　　不会出现裙边局部撕裂的情况。从应用场景延伸来看，这类瓶盖的三维模型除了用于包装本身的结构设计，还可以适配灌装生产线的封盖头结构设计——封盖头的压合模腔需要完全匹配瓶盖的裙边齿形，压合过程中模腔向下施压的同时带动齿部向内弯折，模型的齿形参数可直接作为模腔轮廓的设计参考，减少反复试模的调整工作量。另外在快消品的终端陈列建模、广告宣传场景的三维渲染中，这款带完整品牌标识的瓶盖模型也能直接调用，不需要再单独制作外观细节。需要注意的是，这类金属皇冠盖的材质通常选用0.22mm厚度的马口铁，表面做食品级涂层处理，建模时的壁厚参数完全匹配量产板材厚度，做有限元受力分析时可以直接赋予对应材质参数，模拟压合过程、内压承载能力的仿真结果和实际量产状态的偏差可以控制在5%以内，完全满足工程验证的精度要求。很多初做包装结构的设计者容易忽略瓶盖和瓶口的配合公差，实际设计中瓶盖裙边的内径要比瓶口锁合环的外径大0.3mm左右，这个间隙是为了保证封盖前瓶盖可以顺畅套在瓶口上，不会出现卡滞导致的封盖错位，压合后齿部向内变形的量刚好抵消这个间隙，实现紧密锁合，模型里的尺寸公差完全按照这个量产要求设置，不需要再做额外的尺寸调整。
