竞速类轻型飞机木质螺旋桨结构设计

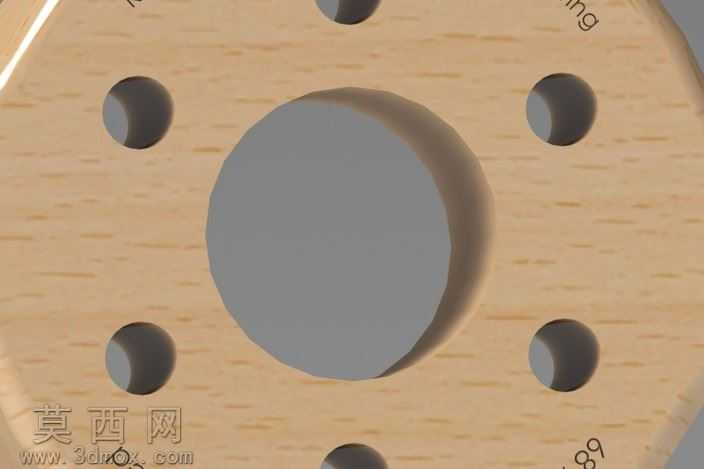

本模型为适配高速轻型竞速飞机打造的两叶木质螺旋桨，整体建模过程严格遵循航空动力部件的设计逻辑，以适配200英里每小时的最高飞行时速为核心设计目标，完成了全参数化的结构搭建。建模初期先完成气动外形的参数推导，结合2700RPM的额定工作转速、68英寸的桨叶直径、93的桨距参数，先绘制桨叶各截面的翼型曲线，通过曲面放样完成桨叶的流畅曲面构建，保证桨叶从根部到梢部的翼型过渡、扭转角度完全匹配气动效率要求，避免曲面出现褶皱、曲率突变等影响气动性能的问题。桨毂部分采用一体化建模思路，中心设置适配发动机输出轴的安装通孔，周围均匀排布8个螺栓安装孔，孔位精度严格按照发动机安装法兰的尺寸标准设定，保证安装时的同轴度与连接强度，桨毂与桨叶的衔接位置做了平滑的圆弧过渡处理，既降低飞行时的空气阻力，也能减少应力集中，提升结构的抗疲劳性能。材质渲染阶段还原了竞赛级螺旋桨常用的硬木材质质感，调整木纹纹理的走向与桨叶长度方向保持一致，添加轻微的清漆涂层反光效果，还原木质螺旋桨经精细打磨、上漆处理后的真实外观，金属安装孔位置做了细微的材质区分，模拟孔壁经加工后的光滑质感。设计过程中同步匹配了目标动力参数，适配约200马力的四缸航空发动机，经静态推力测算可达308磅，针对0到60英里每小时的低速段效率偏低的问题，对桨叶根部的翼型做了针对性优化，平衡低速起飞阶段与高速巡航阶段的动力输出特性，保证螺旋桨在全转速区间都能保持稳定的动力转换效率，整体模型结构完整，各部分尺寸参数可直接对接后续的加工仿真、气动模拟环节。
