尼龙管用MS规格电源连接适配器结构

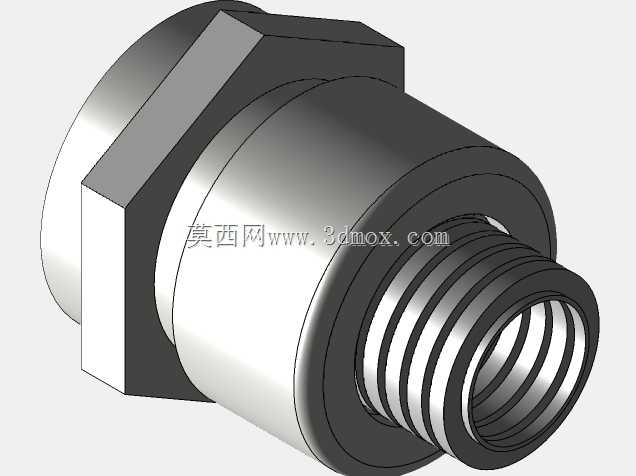

　　这款适配接头主要面向工业气动、低压流体输送场景下的尼龙管路与MS规格电源模块的衔接需求，在现场布线与管路排布并行的设备安装场景中，能够同时兼顾管路固定与线路对接的安装需求，减少现场单独布置接头的安装工序，压缩设备装配的整体工时。从结构设计来看，接头主体采用六角台加阶梯柱的组合外形，六角台的对边尺寸完全适配标准呆扳手、活动扳手的夹持范围，安装时可以直接施加标准扭矩完成锁紧，不会出现夹持打滑、棱角崩损的问题，六角台的厚度经过受力校核，能够承受管路侧向拉扯与螺纹锁紧时的反向扭矩，避免长期使用后出现接头断裂的情况。接头的外螺纹段采用1-3/16-18UNEF的统一超细牙螺纹规格，牙型角60度，螺距更小，螺纹配合的导程更短，

　　锁紧后的轴向密封压紧力更均匀，配合尼龙管的端面密封结构，能够在0-1.6MPa的工作压力下保持稳定的密封性能，不会出现介质渗漏的问题，螺纹段的长度经过匹配计算，完全覆盖标准MS3057-12A规格接头的啮合深度，不会出现螺纹啮合不足导致的脱扣、密封失效问题。接头的内孔做了阶梯过渡设计，入口端做了R0.5的圆角倒钝处理，尼龙管插入时不会被锐边割伤管壁，避免管路长期承压后从切口位置出现开裂泄漏，内孔的尺寸公差严格控制在H7精度范围，与尼龙管的外径配合间隙控制在0.1-0.2mm之间，既可以保证管路插入时的顺畅度，又不会因为间隙过大导致管路晃动、密封压合不严密。接头尾部的柱体段做了环形凹槽设计，用于安装O型密封圈或者管路防脱卡簧，

　　当尼龙管插入到位后，卡簧可以卡入凹槽位置，锁定管路的轴向位置，即使设备运行过程中出现管路拉扯、振动的情况，也不会出现管路脱出的问题。从安装边界来看，接头安装完成后，六角台的端面与安装面板贴合，突出面板的柱体段长度经过优化，不会占用过多的设备内部布线空间，相邻两个同规格接头的最小安装中心距可以控制在28mm以内，适合在密集排布的接线面板、管路汇流板上安装使用，不会出现扳手操作空间不足的问题。设计过程中针对接头的受力情况做了简化的力学仿真，当施加15N·m的锁紧扭矩时，六角台的最大应力出现在棱角位置，远低于常用金属材质的屈服强度，长期使用不会出现塑性变形；当承受100N的轴向管路拉力时，螺纹段的啮合应力分布均匀，不会出现滑牙问题。

　　这款接头同时兼顾了尼龙管路的连接固定与MS规格电源模块的对接适配，在通讯基站设备、小型工业控制机柜、现场气动控制单元的装配场景中，能够替代传统的单独管路接头加电源接头的组合方案，减少安装面板的开孔数量，提升面板的整体密封性能，降低现场装配的零件管理成本。接头的表面做了钝化处理，具备基础的防锈防腐蚀能力，能够在普通工业车间、户外通讯机柜的常规环境下长期使用，不会因为潮湿、盐雾等环境因素出现锈蚀卡滞的问题，后期维护拆卸时可以轻松拧下，不会出现螺纹锈死无法拆卸的情况。
