莫斯伯格500推料器冲压工装结构

　　在民用枪械零配件的小批量加工场景里，推料器作为霰弹枪供弹系统的核心承载零件，其成型精度直接影响供弹动作的顺畅度与卡壳故障率，这类零件的冲压加工往往需要配套专用工装来保证批量生产的一致性，本次呈现的这套推料器成型工装，就是针对莫斯伯格500型号霰弹枪推料器的冲压工序设计的专用作业工装。从实际加工场景来看，这类工装一般安装在普通开式压力机的工作台面上，不需要额外定制专用压机接口，适配车间现有通用冲压设备的安装槽位，工装整体采用分体式块装结构，上下模的对位基准直接做在模架本体上，不需要额外加装导柱导套就能完成粗定位，小批量试生产的时候可以快速完成装夹找正，换型调整的时间比标准模架缩短近四成。

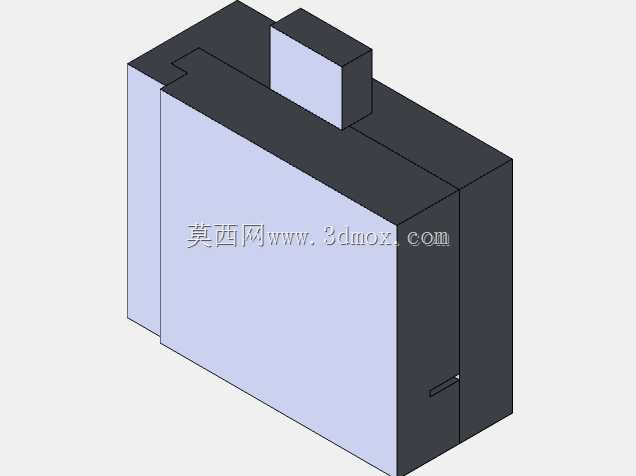

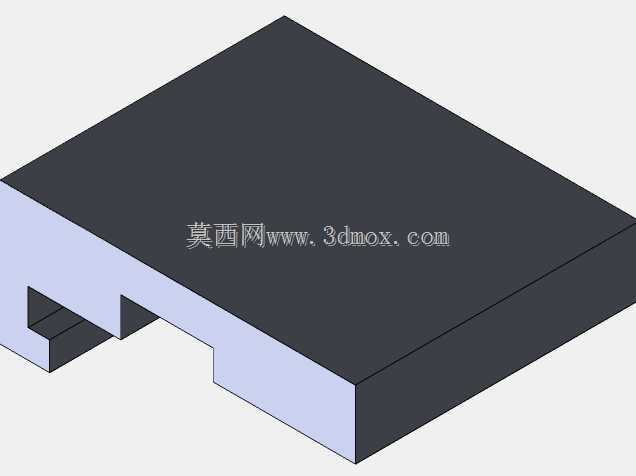

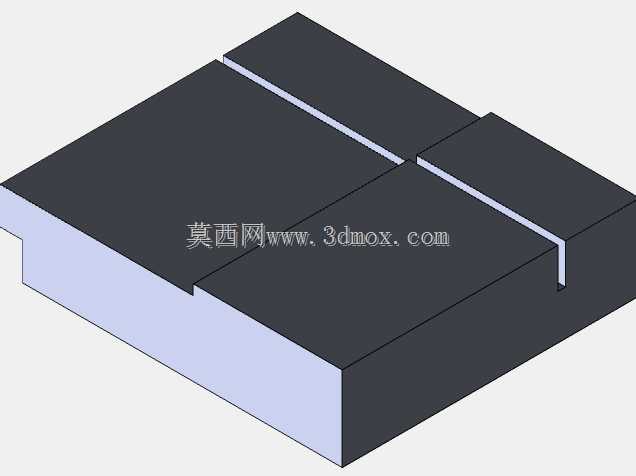

　　这套工装的核心功能是完成推料器坯料的折弯与局部成型工序，推料器本身是薄钢板冲压件，需要在坯料上冲出定位凸台、折弯出供弹支撑面，同时保证推料爪部位的角度公差控制在±0.5°以内，不然会出现托弹位置偏移，导致上弹时弹壳卡滞在弹仓与枪机框的衔接位置。设计的时候没有采用复杂的复合模结构，而是采用了简易分体式的冲压结构，上模部分直接采用整体淬火钢块加工成型，成型面直接按照推料器的最终外形做数铣加工，下模部分设置了坯料定位挡边，操作工人只需要将剪板机下好的条料靠紧挡边，就能完成坯料的定位，不需要额外制作定位销孔，适合小批量零配件的快速投产，不需要投入过高的模具制造成本。从安装边界来看，工装整体的长宽尺寸控制在200mm以内，

　　闭合高度适配16吨到25吨普通开式压力机的闭合行程范围，模座底部做了平行度校准的工艺基准面，安装时只需要用压板压住模座两侧的凸台就能完成固定，不需要在工作台上打孔攻丝，车间日常换产的时候不需要对压机做额外改造。工装的上模顶部做了标准的模柄安装位，和压机滑块的模柄孔直接配合，不需要额外加装连接法兰，对位的时候只需要将模柄插入滑块孔锁紧，再调整下模的位置让上下模合模时间隙均匀，就能完成整套工装的调试。实际冲压作业的时候，这套工装单次行程就能完成推料器的主体折弯与局部凸台成型，不需要分多工序周转，零件成型后直接从下模的漏料槽滑出，操作工人不需要手动取件，能有效降低冲压作业的安全风险。成型后的推料器零件，其支撑面的平面度可以控制在0.

　　1mm以内，推料爪的折弯角度一致性好，后续只需要做简单的去毛刺与热处理就能直接进入装配环节，不需要额外的整形工序。在工装的结构设计上，特意将易磨损的成型部位做了分体镶块设计，长时间生产后如果成型面出现磨损，只需要更换对应的镶块就能恢复工装精度，不需要将整套模架报废重做，能有效降低长期生产的维护成本。同时模架的主体部分采用45号钢调质处理，硬度控制在HB220-250之间，既有足够的结构刚性承受冲压时的冲击力，又不会因为硬度过高导致加工难度上升，镶块部分采用Cr12MoV材料淬火处理，硬度达到HRC58-62，能承受长时间的冲压摩擦而不出现过快磨损。针对冲压过程中的卸料问题，这套工装没有采用弹性卸料板结构，而是在下模的成型槽侧面做了1°的脱模斜度，零件成型后在上模回程的时候会自动卡在凹模内，顺着漏料槽落下，省去了弹簧、卸料螺钉等易损配件，工装的故障点更少，日常维护只需要定期清理模腔里的铁屑，不需要定期更换弹性元件，适合小型加工车间的低维护成本需求。在实际生产验证中，这套工装单次冲压的节拍可以控制在3秒每件，单班8小时的产能可以达到8000件以上，完全满足民用枪械配件小批量供货的产能需求，同时成型零件的尺寸一致性好，装配时的修配率不到1%，远低于通用折弯工装加工的零件修配比例。
