长条式多工位连续冲压成型模具结构

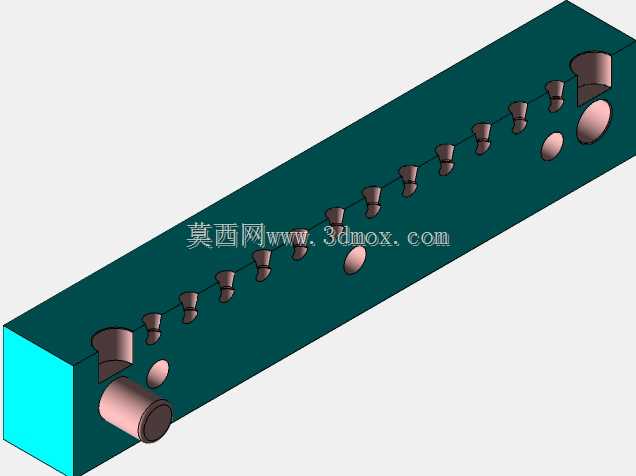

　　这套长条排布的多工位连续成型结构，主要面向小尺寸薄壁五金件的批量冲压生产场景，在消费电子五金配件、小型通讯结构件的高速冲压产线中适配性极强，能够在单条模架行程内完成多道序的连续加工，减少工序间工件转运带来的定位误差与效率损耗。从结构布局来看，整体采用长条形模仁基体设计，沿送料方向依次排布多组成型凸模与对应凹模腔，不同工位分别对应冲裁、预弯、成型、精整等不同加工工序，料带沿基体长度方向步进送进时，可依次完成各工位加工，最终输出成型合格的工件，无需额外的工序间周转与二次装夹。设计阶段针对小尺寸工件的成型精度需求，在各工位之间预留了足够的导正钉安装位置，可配合模架自带的导柱导套系统，

　　保证每一次冲压行程中凸模与凹模的同轴度控制在微米级公差范围内，避免连续冲压过程中出现的工位偏移导致的工件尺寸超差。基体上的成型凸模采用分体式嵌装结构，不同工位的凸模可单独拆卸更换，当某一工位的成型刃口出现磨损时，无需拆解整套模仁，仅需更换对应工位的嵌件即可快速恢复生产，大幅降低连续生产过程中的停机维护时间。从安装边界来看，长条形模仁的长宽尺寸适配常规的200吨以内高速冲床的工作台安装尺寸，基体两端预留的定位销孔与锁模螺孔位置，符合行业通用的模架安装标准，可直接适配标准规格的连续模模架，无需额外定制非标模架配件，降低模具的整体制造成本。各成型工位的型腔深度与凸模伸出长度，经过成型工艺仿真验证，针对薄壁件冲压过程中容易出现的回弹问题，

　　在终成型工位预留了合理的回弹补偿量，保证冲压完成后的工件尺寸符合图纸公差要求，避免后续额外的整形工序。基体侧面的避让槽结构，为料带的浮升送料机构预留了足够的安装空间，冲压过程中料带可通过浮升销抬离凹模平面，顺畅完成步进送进动作，不会出现料带刮蹭型腔表面导致的工件表面划伤问题。靠近两端的大尺寸成型工位，对应工件的最终成型与落料工序，该位置的凸模采用更高硬度的合金材质制作，可承受落料工序的较大冲裁力，延长刃口的连续冲压使用寿命。整套结构的排布充分考虑了高速冲压过程中的受力平衡，各工位的冲裁力中心点尽可能靠近模架的压力中心，减少冲压过程中模架承受的偏载力矩，降低导柱导套的不均匀磨损，延长整套模具的连续运行寿命。针对生产过程中的废料排出需求，每个冲裁工位的凹模下方都预留了贯通的废料落料通道，冲裁产生的边角废料可直接通过通道滑落至冲床下方的废料收集槽，无需额外设置废料吹除机构，避免废料堆积在型腔内导致的凸模崩刃问题。
