带集成压力表的干式无油真空泵结构

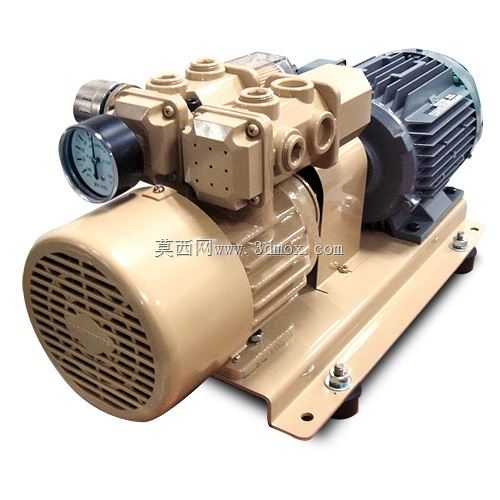

　　在电子元器件SMT贴装产线的真空吸料工位、印刷行业的纸张吸附输纸单元、食品包装线的真空封装工位、小型医疗耗材的真空吸附夹持工序里，这类小排量干式真空泵是核心的真空发生部件，和需要油路润滑的旋片泵不同，它的排气端没有油雾析出，不会对洁净度要求较高的作业场景造成油气污染，适配多数需要洁净真空源的中小型自动化设备配套需求。

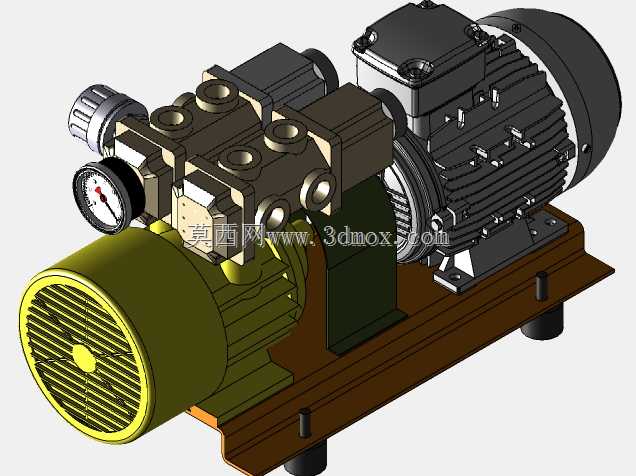

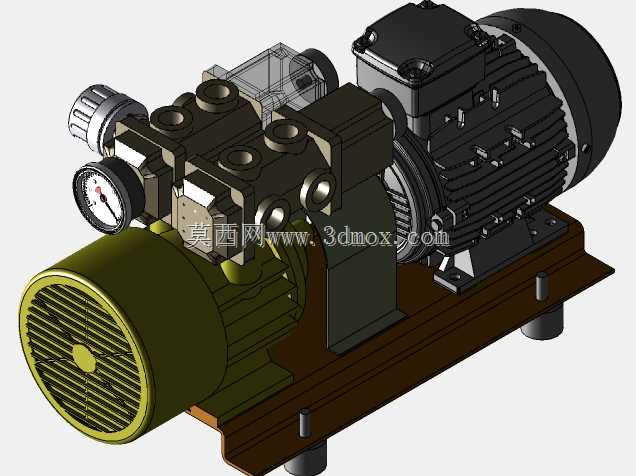

　　从整机结构布局来看，驱动端采用标准三相异步电机直联泵头的设计，没有额外的皮带传动或者减速结构，传动损耗被压到最低，日常维护时不需要调整皮带张紧度，也不用定期更换传动件，整机的安装底座采用一体式槽钢焊接结构，四个支撑脚位置预留了橡胶减震垫安装位，安装时可以直接通过底座的四个长圆孔将整机固定在设备机架的安装平面上，不需要额外制作过渡安装板，安装边界的预留尺寸可以按照整机长宽高方向各留出50mm的操作空间即可，侧面的压力表位置要预留至少30mm的读数操作空间，方便日常巡检时直接读取当前真空度数值，不需要俯身或者拆卸周边护板。

　　泵头部分的气路接口采用并列式多接口设计，可以同时对接多个独立的真空吸附回路，不需要额外加装气路分配块，单泵就能满足一台中小型自动化设备上多个真空吸盘、真空吸笔的用气需求，泵头侧方集成的真空压力表直接接入泵头的主气路，实时反馈当前系统的真空压力值，不需要用户在外部气路额外加装压力检测元件，既减少了外接管路的泄漏点，也能让操作人员第一时间判断泵的工作状态是否正常，当真空度达不到设定值时，可以直接通过表显数值快速排查是泵体本身磨损还是外部管路存在泄漏。

　　泵体的散热结构分为两部分，驱动电机的尾部自带同轴散热风叶，风叶外部的防护罩采用格栅式设计，既可以防止异物卷入风叶，也能保证足够的通风量带走电机运行时产生的热量；泵头部分的外壳采用铸铝材质，表面做了散热筋结构，运行时产生的热量可以通过散热筋快速散到周围空气中，不需要额外加装冷却水路或者外置散热风扇，在25摄氏度的常温车间环境下可以连续24小时不间断运行，不会出现过热停机的问题。

　　在做配套选型时，需要注意这类泵的真空度属于中低真空区间，适合吸附、夹持、封装这类不需要高真空的作业场景，不能用于真空蒸馏、真空冶炼这类需要高真空度的工艺环节；气路连接时要在进气端加装小型空气过滤器，防止作业环境里的粉尘、碎屑被吸入泵腔，造成泵体内滑片、转子的异常磨损，缩短泵的整体使用寿命；电气接线时要注意匹配电机的额定电压，接线完成后要先点动确认电机的转向和泵体上标注的转向一致，反转会导致泵无法正常抽真空，甚至会造成泵内密封件的损坏。

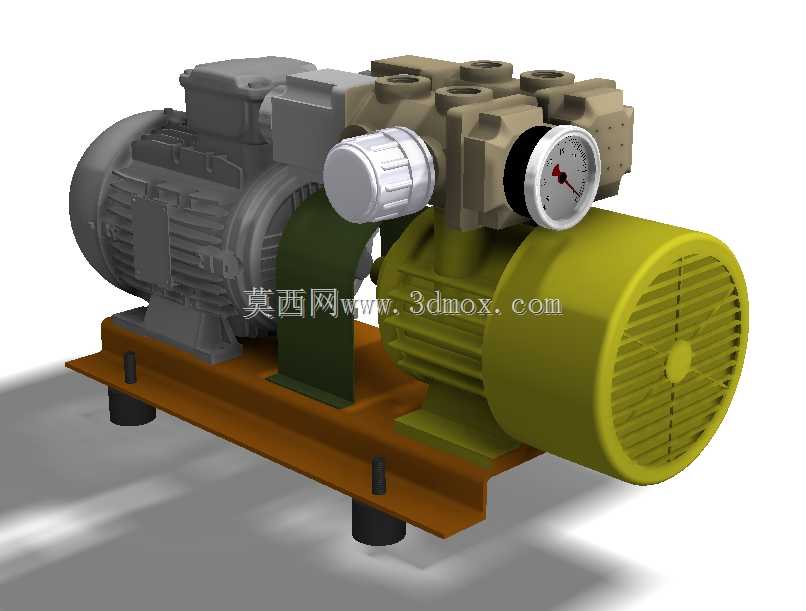

　　从三维建模的角度来看，这个模型完整还原了整机的所有外部安装特征，包括底座的安装孔位尺寸、各个气路接口的位置和接口规格、压力表的突出高度、电机接线盒的朝向，在做设备整体布局设计时，可以直接将这个模型导入装配体，用来校验安装空间是否足够，气路和电气走线的路径是否和周边部件存在干涉，不需要再手动测绘泵的外形尺寸，能大幅缩短设备前期设计的周期，也能避免因为手动测绘尺寸偏差导致的安装干涉问题。模型的各个部件都做了独立的装配层级，在做爆炸视图、装配工艺说明的时候，可以直接调用对应的零件层级，不需要再对模型做额外的拆分处理，对于做设备运维手册、产品样本制作的设计人员来说，也可以直接调用模型渲染出不同角度的产品图，不用再重新建模。
