通讯设备用异形腔体壳体结构设计

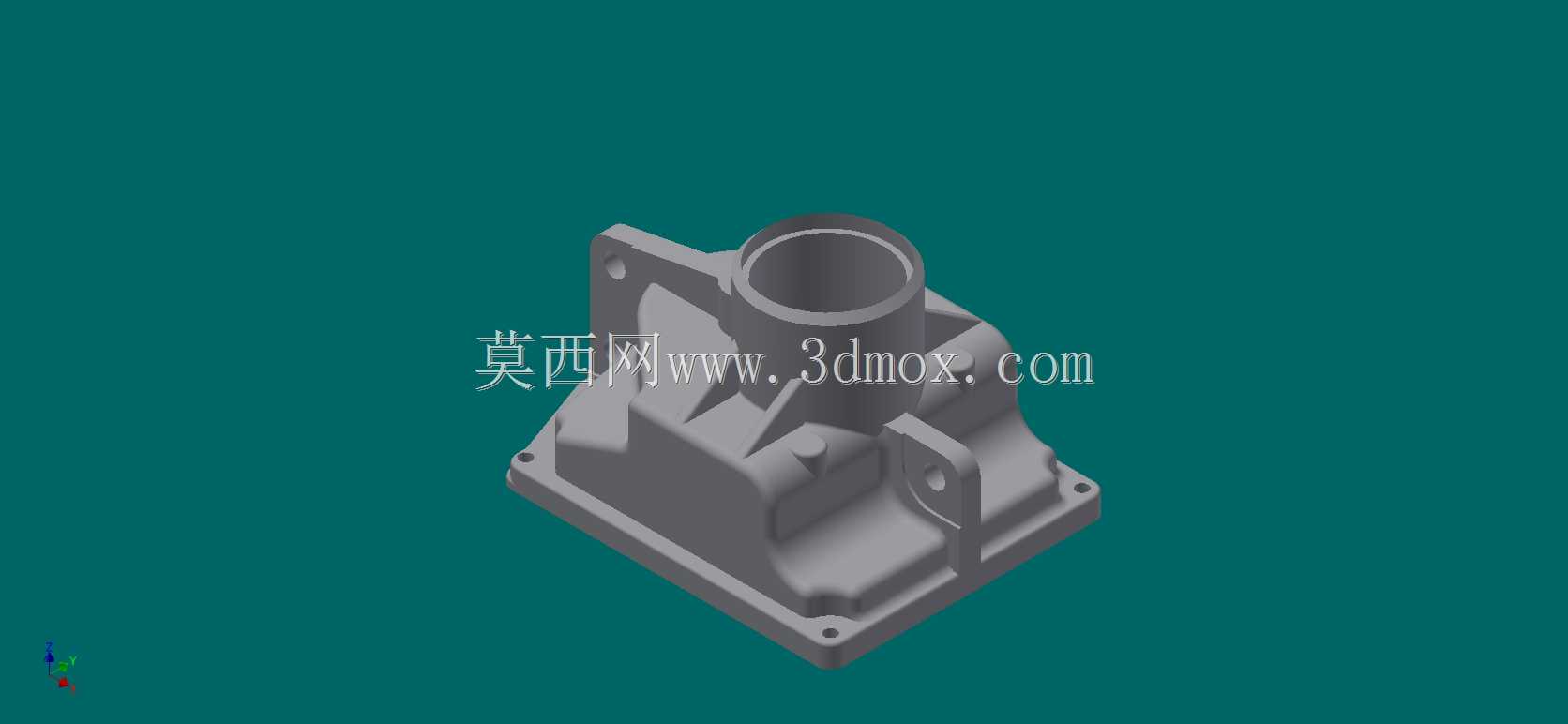

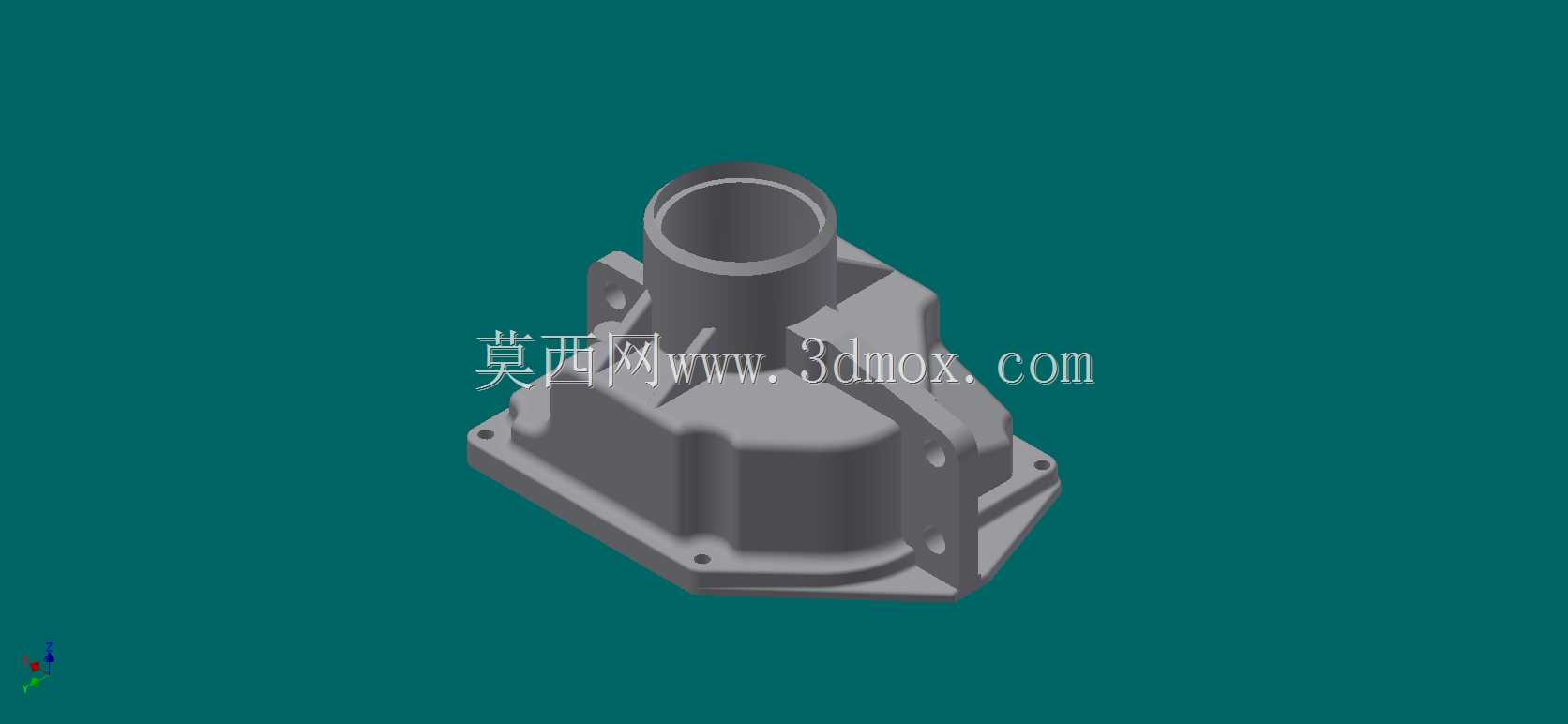

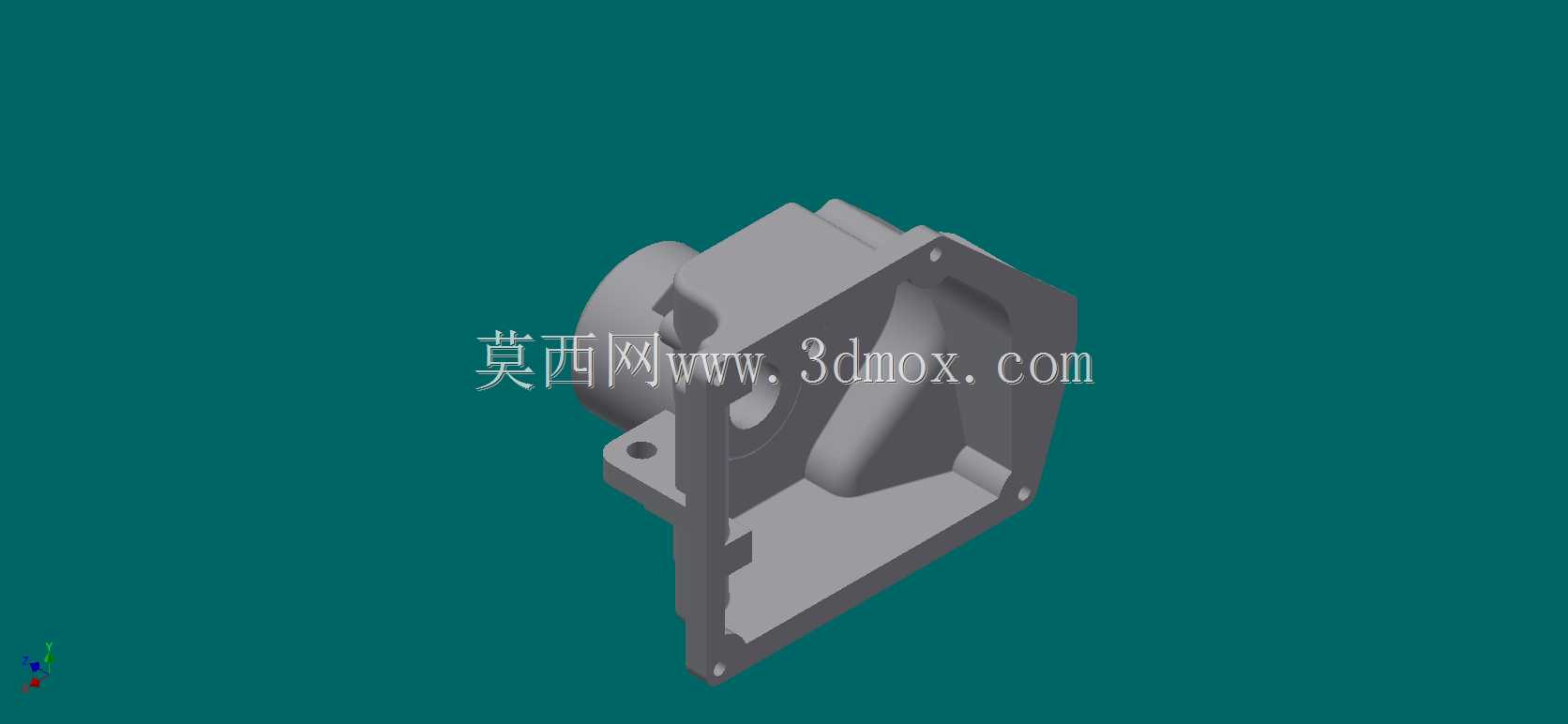

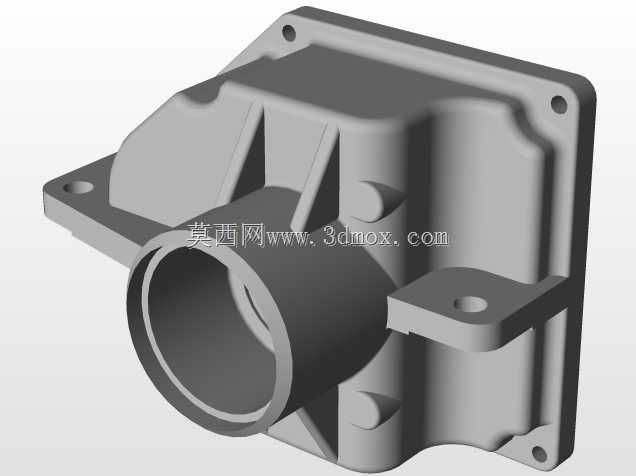

　　这类异形腔体壳体多应用在户外通讯基站的射频单元、工业通讯终端的防护舱体部位，核心作用是为内部的通讯电路板、信号处理模块提供密闭的安装空间，隔绝户外环境的雨水、粉尘侵入，同时承担结构支撑与电磁屏蔽的基础功能。从结构设计逻辑来看，主体采用带法兰边的一体腔体构型，顶部伸出的圆柱筒段是线缆穿装与信号接头的安装位，内部预留的空腔完全匹配内部PCB板的排布尺寸，腔体侧壁的加厚筋条既提升了整体刚性，也为内部模块的侧装固定预留了螺柱安装位。底部的法兰安装边均匀分布了沉头安装孔，安装时可通过M4规格的内六角螺栓直接固定在设备安装支架或者基站抱杆的转接板上，安装孔的位置度公差控制在0.1mm以内，能保证批量装配时的互换性，

　　避免现场安装出现孔位错位的问题。设计过程中优先考虑了压铸成型的工艺可行性，所有转角位置都做了R1.5到R3的圆角过渡，避免压铸时出现应力集中导致的冷隔、裂纹缺陷，腔体壁厚控制在2.5mm到3mm之间，既保证了足够的结构强度，也能控制整体零件重量，降低压铸生产的材料成本。顶部圆柱筒段的内壁做了阶梯孔设计，靠近腔体内部的台阶面是密封圈的安装槽位，装配时套入O型橡胶圈后再穿装线缆接头，拧紧后可达到IP65的防护等级，完全满足户外露天使用的防水要求。腔体外侧的几个凸耳结构，是额外的接地端子安装位，使用时可通过铜编织带连接设备接地排，提升整体的电磁屏蔽性能，避免外界电磁信号干扰内部通讯模块的正常工作，也能防止雷雨天气的感应电损坏内部电子元件。

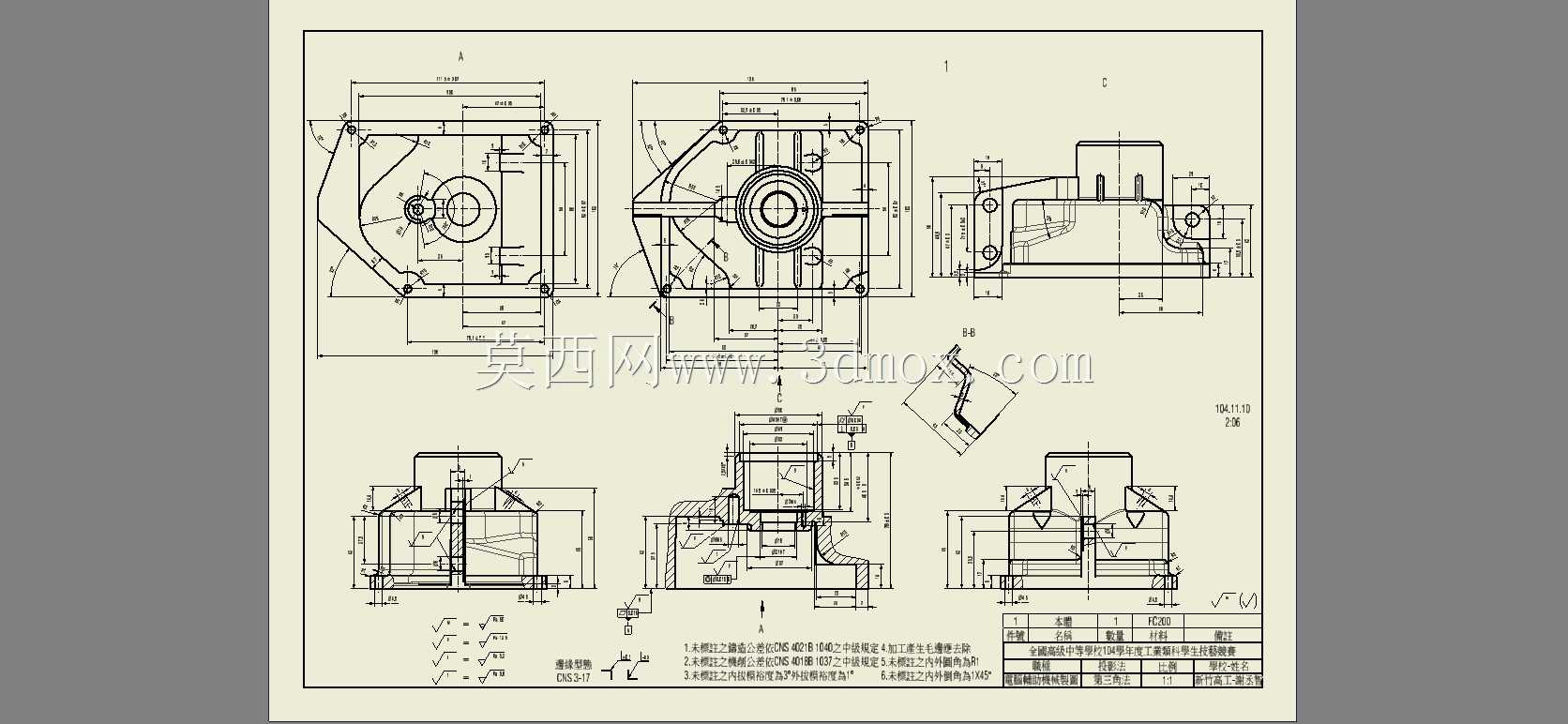

　　从安装边界来看，零件整体的最大外轮廓尺寸控制在120mm100mm110mm范围内，安装时需要在法兰面下方预留至少15mm的操作空间，方便螺栓的拧紧作业，顶部圆柱筒段需要预留20mm的轴向空间，满足接头插拔与线缆弯折的操作需求。这类壳体在实际使用中，除了基础的防护功能，还需要兼顾散热需求，因此外侧的筋条同时充当散热肋的作用，内部模块工作产生的热量可以通过腔体壁传导到外侧筋条，通过自然对流散发到外界环境中，不需要额外加装散热风扇，提升了整体设备的可靠性，减少了后期维护的工作量。在建模过程中，需要重点关注安装孔的同轴度、密封圈槽的尺寸精度，以及法兰面的平面度要求，法兰面的平面度需要控制在0.05mm以内，避免装配后出现密封不严的问题，

　　所有螺孔的深度都要预留足够的攻丝余量，避免压铸后攻丝出现烂牙的问题。针对不同的使用场景，这类腔体还可以根据内部模块的尺寸调整空腔的深度，或者在侧壁增加额外的接头安装位，适配不同类型的通讯接口需求，整体结构的拓展性较强，可通过少量修改就适配不同功率等级的通讯终端设备。
