机械结构壳体测绘练习三维数模

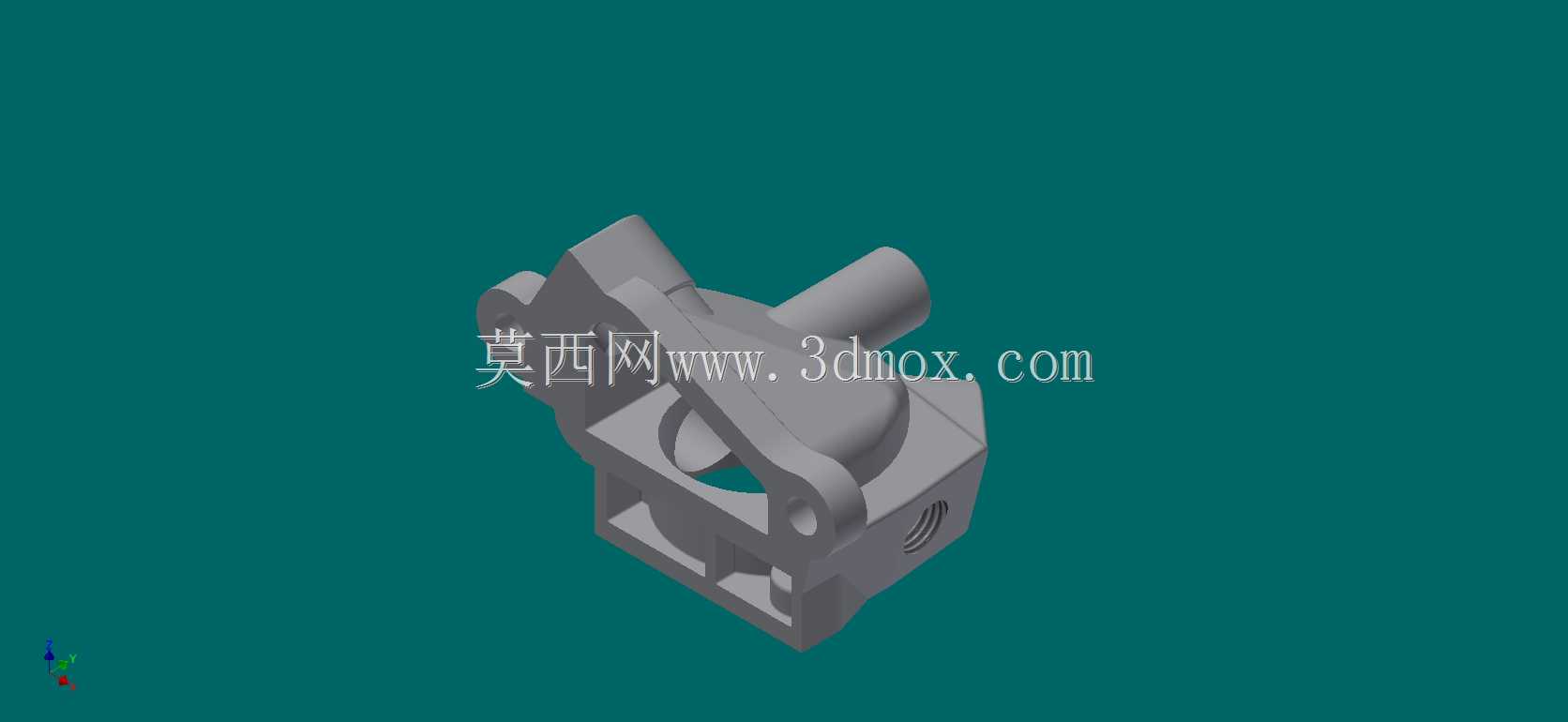

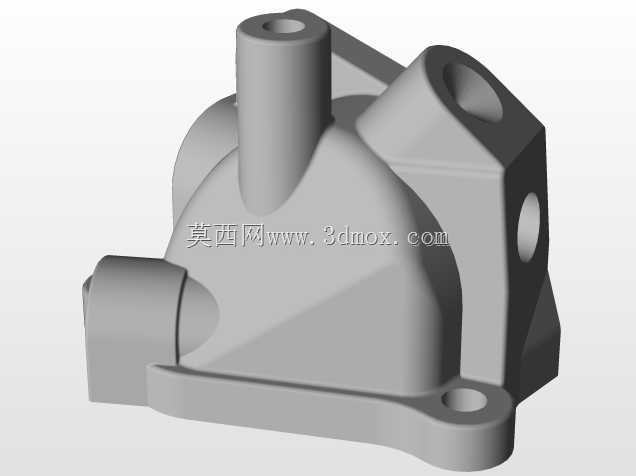

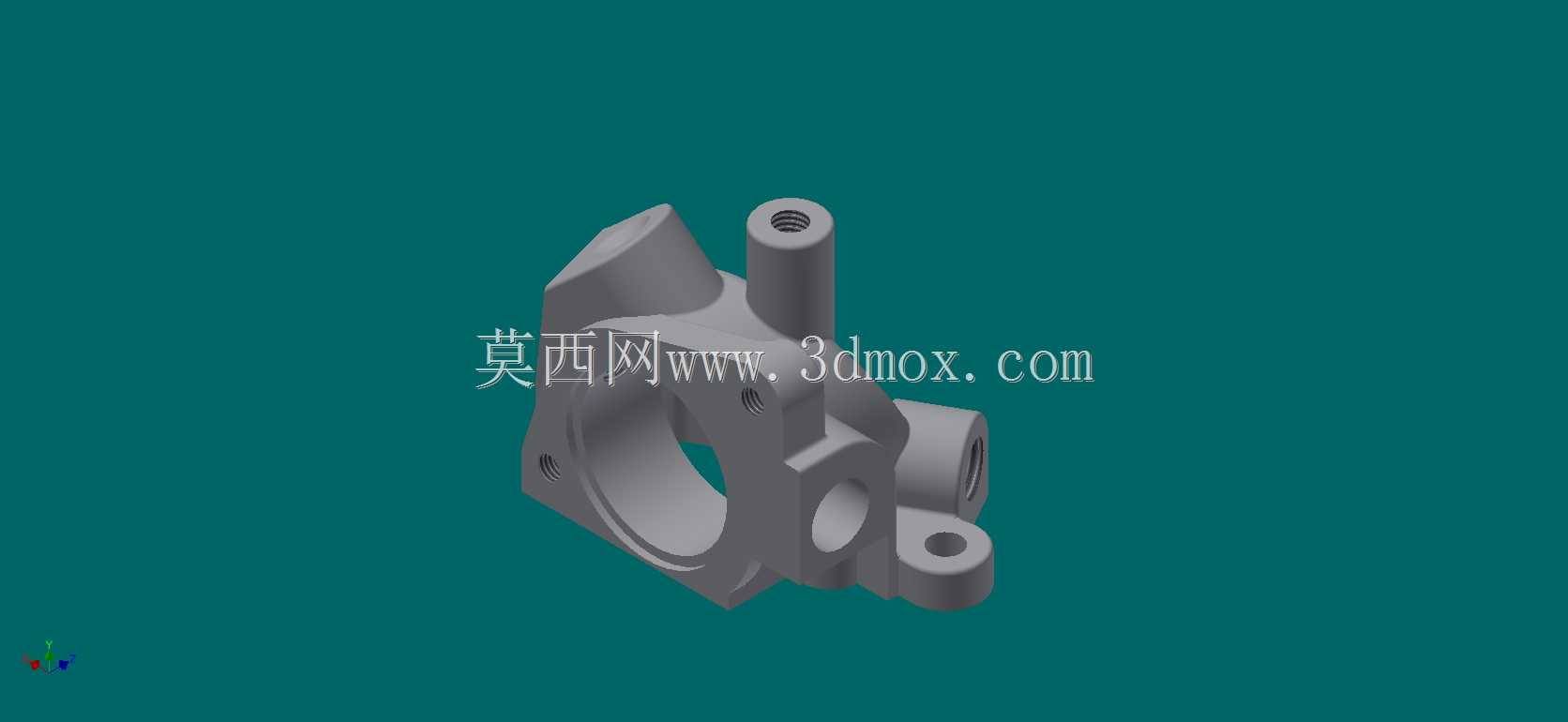

　　这类壳体零件常见于小型动力传输单元、流体控制组件的主体承载结构，日常在车间做实物测绘训练时，这类带多向安装接口、异形曲面过渡的零件是非常好的练手素材，能覆盖从基准找正、特征提取到尺寸链校核的全流程技能点。做这类零件建模前，首先要确定核心设计基准，从结构来看，零件侧面的大直径内孔是整根轴系的安装基准，这个孔的同轴度、端面垂直度直接决定内部传动件的运转平顺性，建模时要优先把这个特征的坐标系对齐，后续所有凸台、接口的位置都要以这个孔的轴线和端面作为尺寸标注基准，避免后续装配出现干涉。零件顶部的带内螺纹圆柱凸台，是用来安装调节螺钉或者油路接头的，这个凸台的外圆和内螺纹有同轴度要求，根部做了圆角过渡来降低应力集中，

　　实际测绘时要注意这个凸台的轴线和主安装孔轴线的空间夹角，不能直接按垂直关系做，不然实际装配时接头会和周边零件碰边。侧面伸出的两个带孔凸耳，是整个组件的安装固定位，两个孔的中心距公差要控制在±0.05mm以内，安装面要做铣平处理，保证装配时组件和安装基座贴合紧密，不会出现运行时的振动偏移。零件上的几个异形减重孔，不是随便开的，位置刚好避开内部零件的运动包络，同时能减轻整体重量，还能作为内部装配时的观察孔，方便调整内部零件的啮合间隙，建模时这些孔的边缘都要做倒角处理，避免装配时割伤密封件或者操作人员的手。做这类测绘练习的时候，不能只照着外形抄数，要理解每个结构的作用：比如主孔内壁的环形槽，是用来装卡簧或者密封圈的，

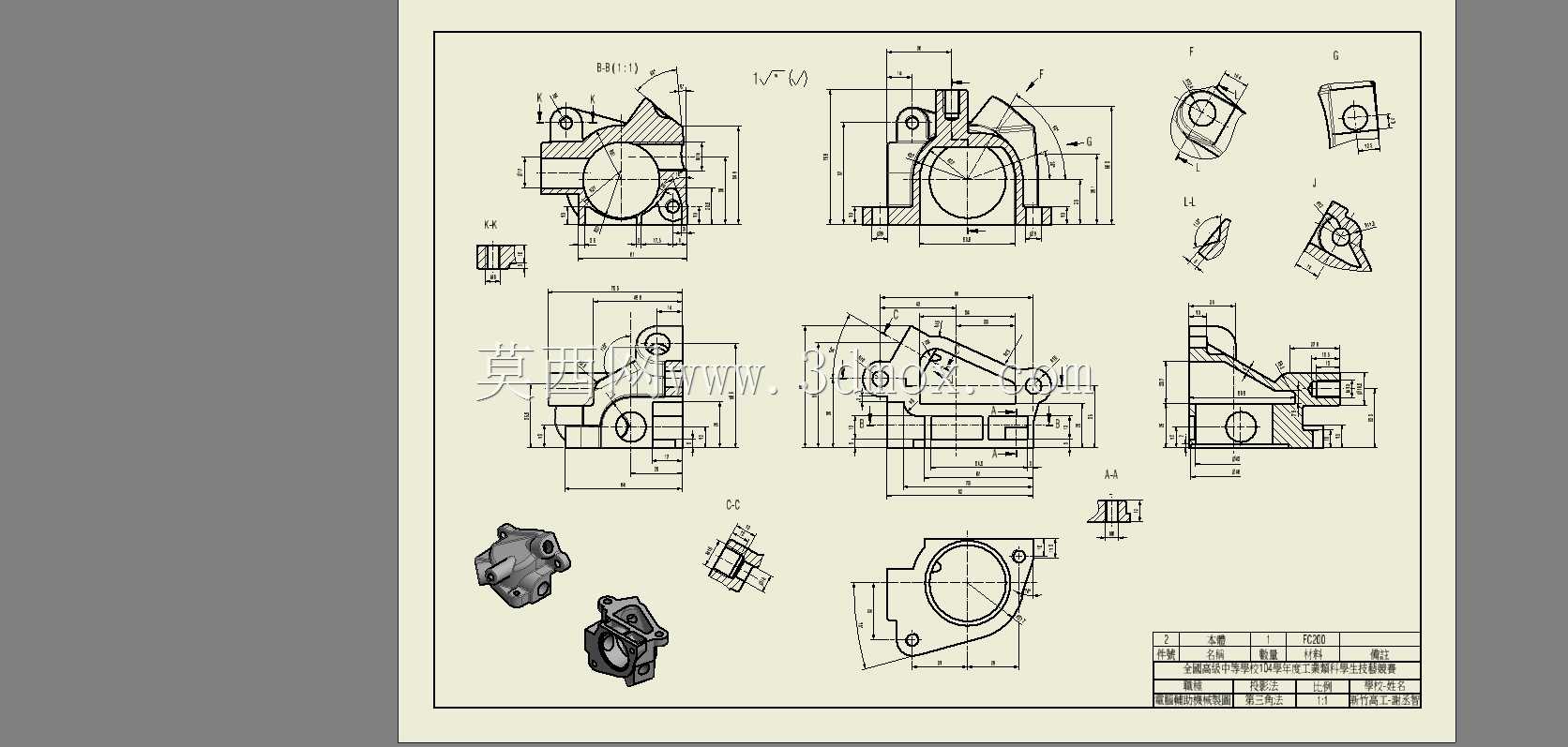

　　槽的宽度和深度要和标准件尺寸匹配，不能随便给尺寸；各个凸台的壁厚要尽量均匀，控制在3-5mm之间，避免后续如果做铸造或者注塑加工时出现缩痕；不同方向的接口之间要留够扳手空间，保证实际装配时工具能顺利拧动接头或者紧固件。从安装边界来看，整个零件的最大外轮廓要适配周边组件的安装空间，突出的凸台高度不能超过周边零件的避让距离，安装耳的位置要和基座上的预留孔位完全对应，不然做出来的组件装不上设备。实际建模过程中，异形曲面的过渡部分要做曲率连续检查，避免出现曲面褶皱，不然导出工程图时会出现轮廓线断裂，后续加工时也容易出现刀路异常。这类练习做熟了之后，接触实际工业产品里的泵体、阀块、小型传动箱壳体类零件时，就能快速理清设计逻辑，不用反复核对特征关系，能大幅提升建模效率，也能减少后续出工程图时的尺寸错误。
