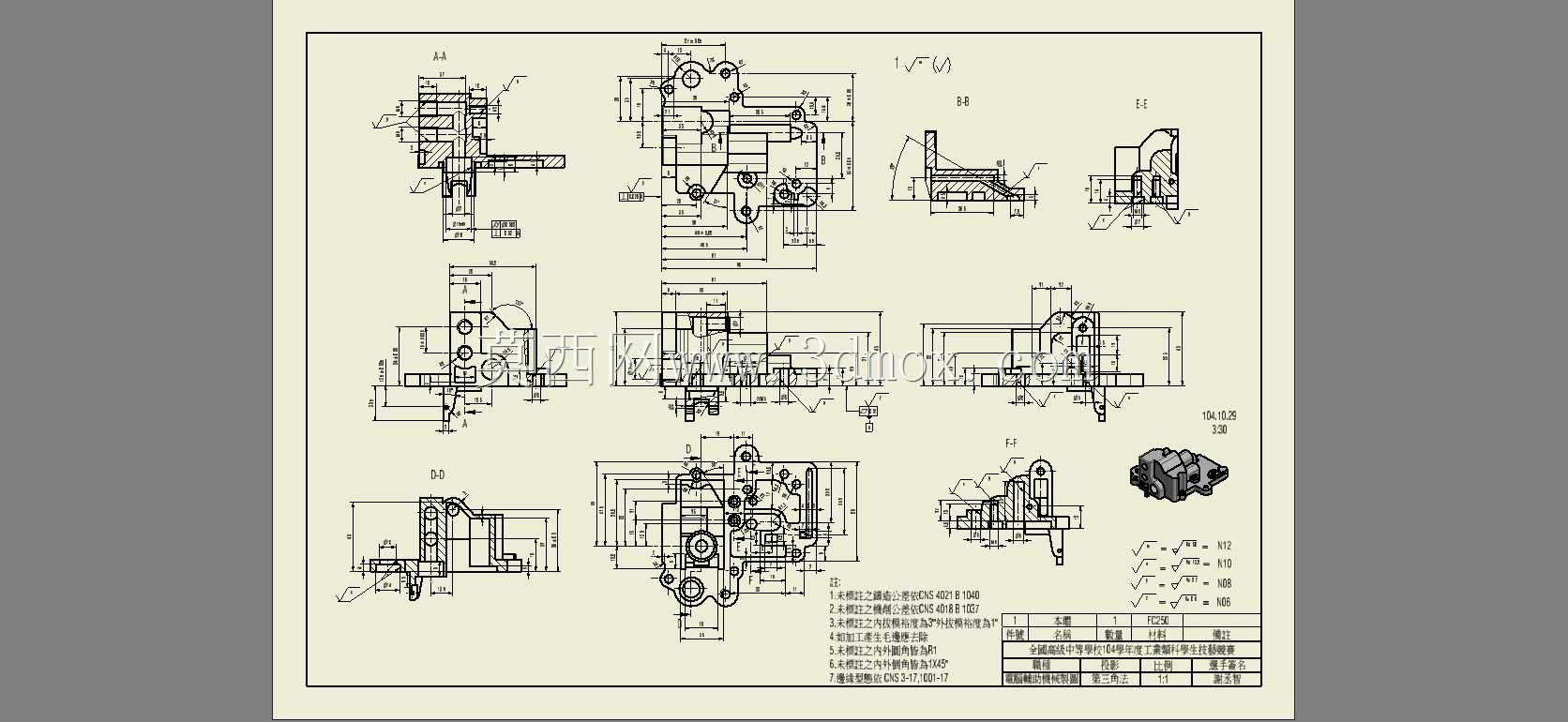

这款结构件主要面向手持通讯终端、便携工业对讲设备的内部承载场景,作为核心功能模块的安装基座使用,日常工况下需要承接主板、射频模块、按键组件的定位与固定需求,同时要兼顾设备跌落时的冲击传导、日常握持时的结构刚度维持,避免内部元器件受外力出现移位、引脚脱焊等失效问题。从结构设计逻辑来看,整体采用一体化压铸成型的思路,没有额外的拼接焊缝,减少装配环节的公差累积,主体壁厚根据受力区域做差异化分布:承载射频模块的区域壁厚控制在1.8mm,既保证信号穿透性不受金属壳体过度屏蔽,又能维持足够的抗形变能力;安装螺丝柱的位置局部加厚到3.2mm,柱体内嵌M2铜螺母的预留槽深度达到4mm,保证反复拆装维护时螺纹不会出现滑牙失效。

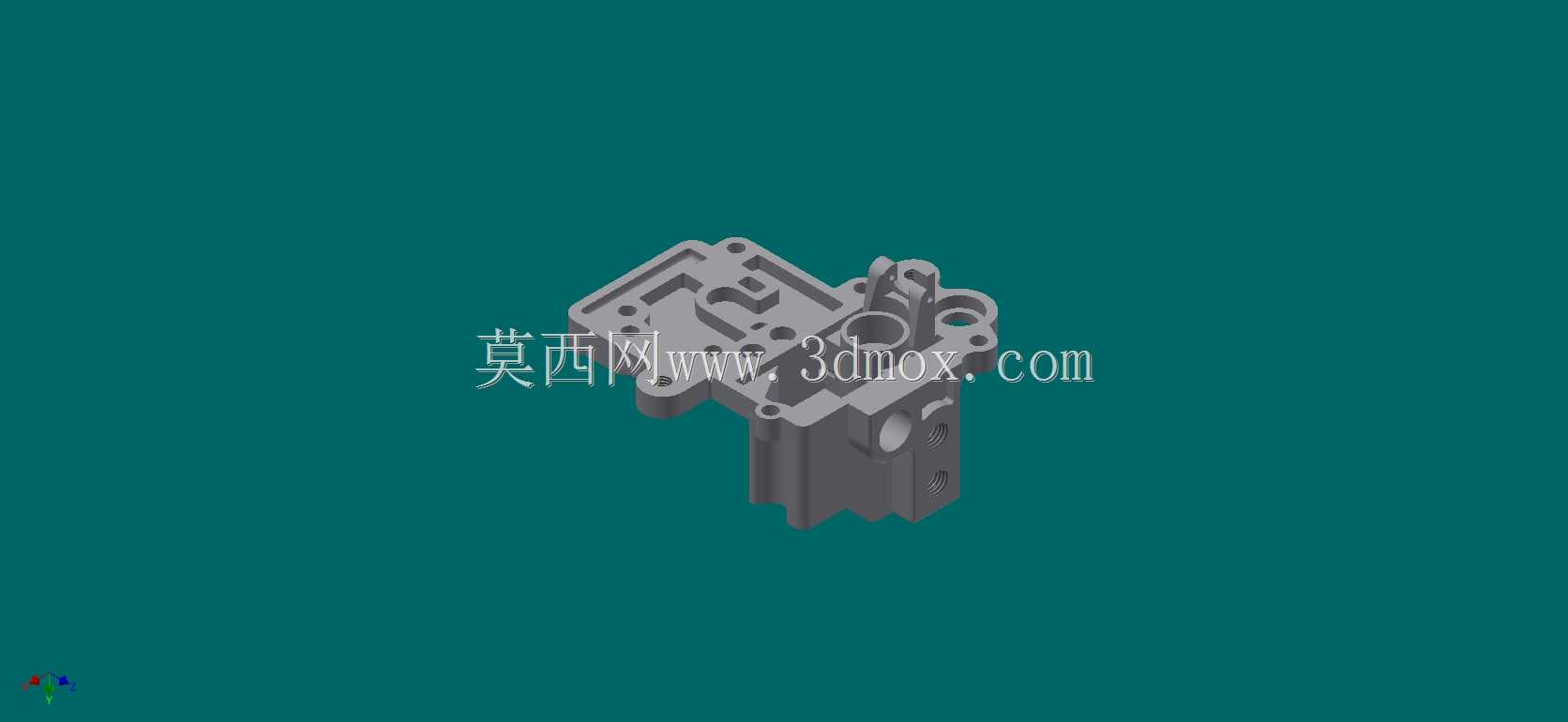

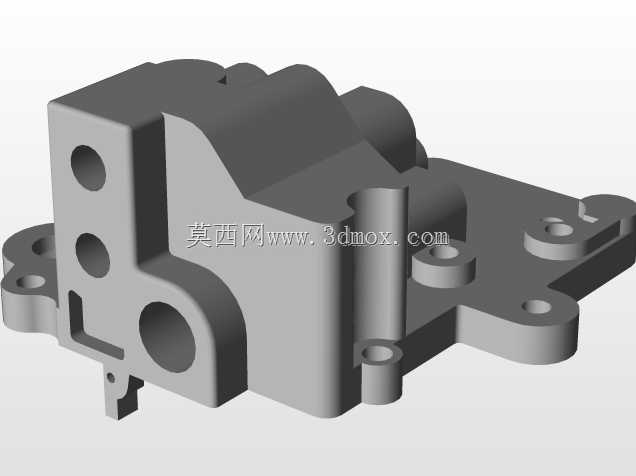

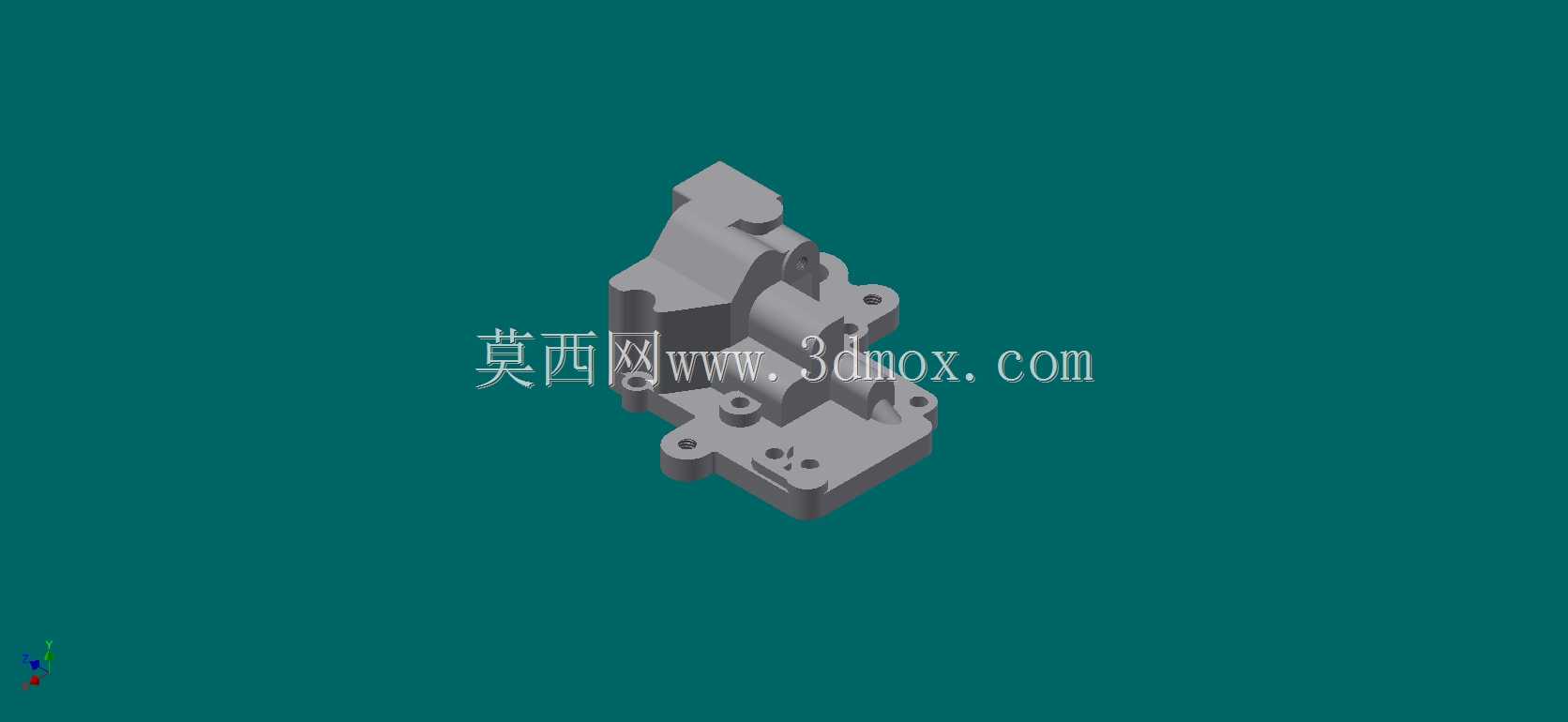

外形的不规则轮廓完全匹配手持设备的内部空间边界,整体安装外轮廓控制在68mm×42mm×28mm范围内,所有凸起的定位柱、卡扣结构都避开了设备外壳的筋位走线,和外壳装配后单边间隙稳定控制在0.15mm以内,不会出现组装后顶壳、缝隙不均的问题。侧面预留的三个直径3.2mm的通孔是天线馈线的走线路径,孔位边缘做了R0.5的圆角倒钝处理,避免装配时割破馈线屏蔽层造成信号干扰;顶面的阵列式凹槽是对应主板上屏蔽罩的定位卡槽,凹槽深度1.2mm,和屏蔽罩装配后过盈量控制在0.08mm,不需要额外打胶就能实现屏蔽罩的预固定,减少生产环节的点胶工序。底部的两个凸台结构是电池仓的定位支撑面,凸台平面度公差控制在0.05mm以内,
保证电池装入后和触点的接触压力均匀,不会因为支撑面倾斜出现接触不良、断电重启的问题。设计过程中特意在结构转角位置都做了R1以上的圆角过渡,一方面是减少压铸成型时的应力集中,避免零件在高低温循环测试中出现转角开裂,另一方面也能减少模具的尖角损耗,提升量产时的模具寿命。所有和其他零件配合的贴合面都预留了0.1mm的喷塑涂层厚度空间,保证表面做防静电喷塑处理后,装配尺寸依然在公差范围内,不会出现涂层过厚导致的装配干涉。零件侧面的卡扣结构采用悬臂式设计,卡扣的有效变形量控制在0.8mm,既保证装配时的扣合力度足够,日常使用不会出现松脱,又能在售后维修时用普通撬棒即可拆开,不会因为卡扣过脆造成拆卸断裂。考虑到通讯设备户外使用的场景,
结构件的材质选用压铸铝合金,表面做钝化处理后再喷防静电涂层,整体重量控制在28g以内,不会额外增加手持设备的负重,同时铝合金的导热系数可以将主板工作产生的热量快速传导到设备外壳,提升长时间工作的散热稳定性,避免核心模块因为积温出现性能降频。在安装边界的设计上,所有向外伸出的结构都没有超出设备内部的安全安装区,和电池、屏幕等易损部件的间隙保持在1mm以上,即使设备受到侧面挤压,基座的形变也不会直接挤压到电池或屏幕,降低二次损坏的概率。
