通讯设备用异形结构精密连接零件

　　这类异形结构零件主要应用在手持通讯终端、小型便携通讯设备的内部装配环节，承担内部功能模块的定位、连接以及多组件的载荷传导作用，在设备整体装配链路里属于核心的结构承载件，直接影响设备组装后的结构稳定性与长期使用可靠性。从实际使用场景来看，这类零件需要适配通讯设备内部紧凑的堆叠空间，既要避让射频模块、电池组件、主板电路的排布位置，还要为外接接口、按键组件、天线固定位提供精准的安装支撑点，设计过程中需要反复核对各配合面的位置公差，避免装配后出现组件干涉、连接松动的问题。

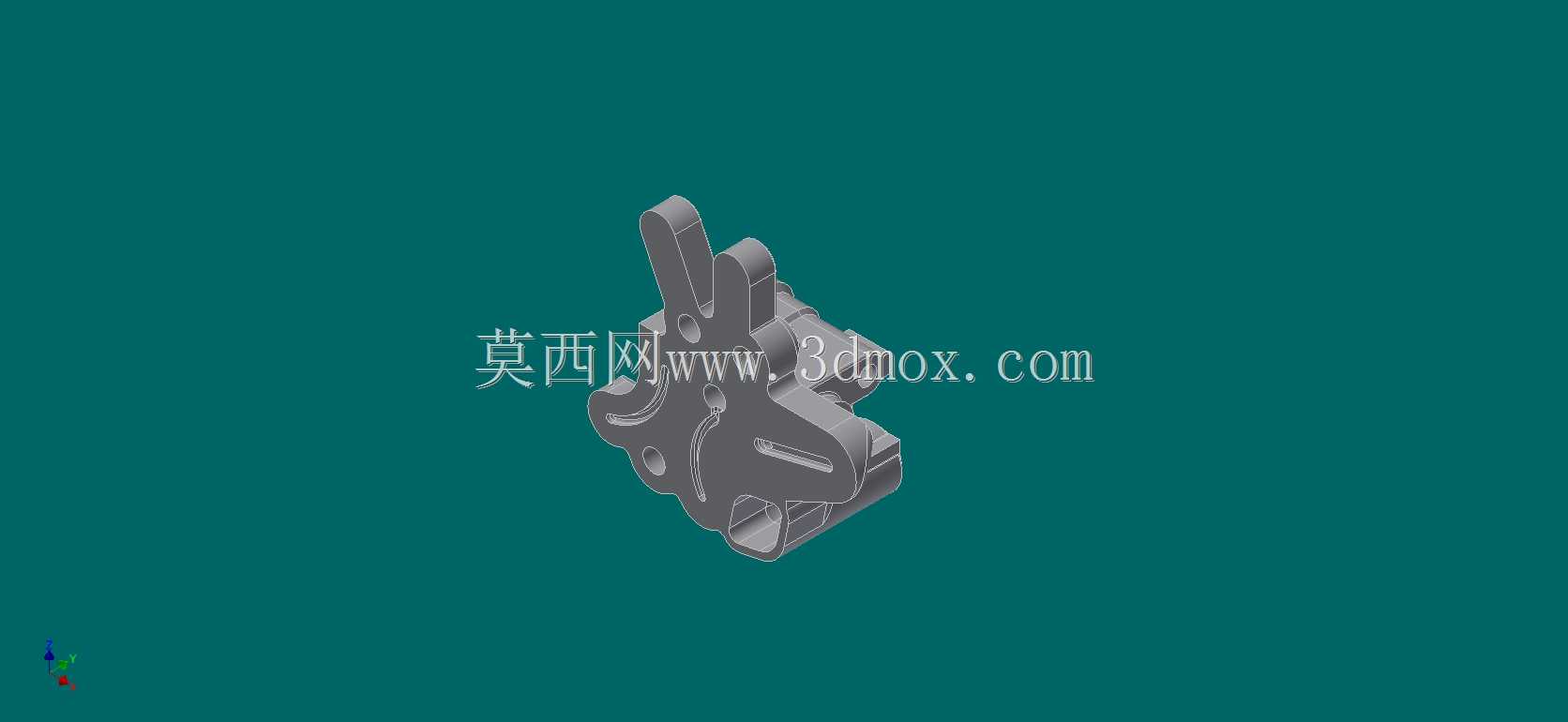

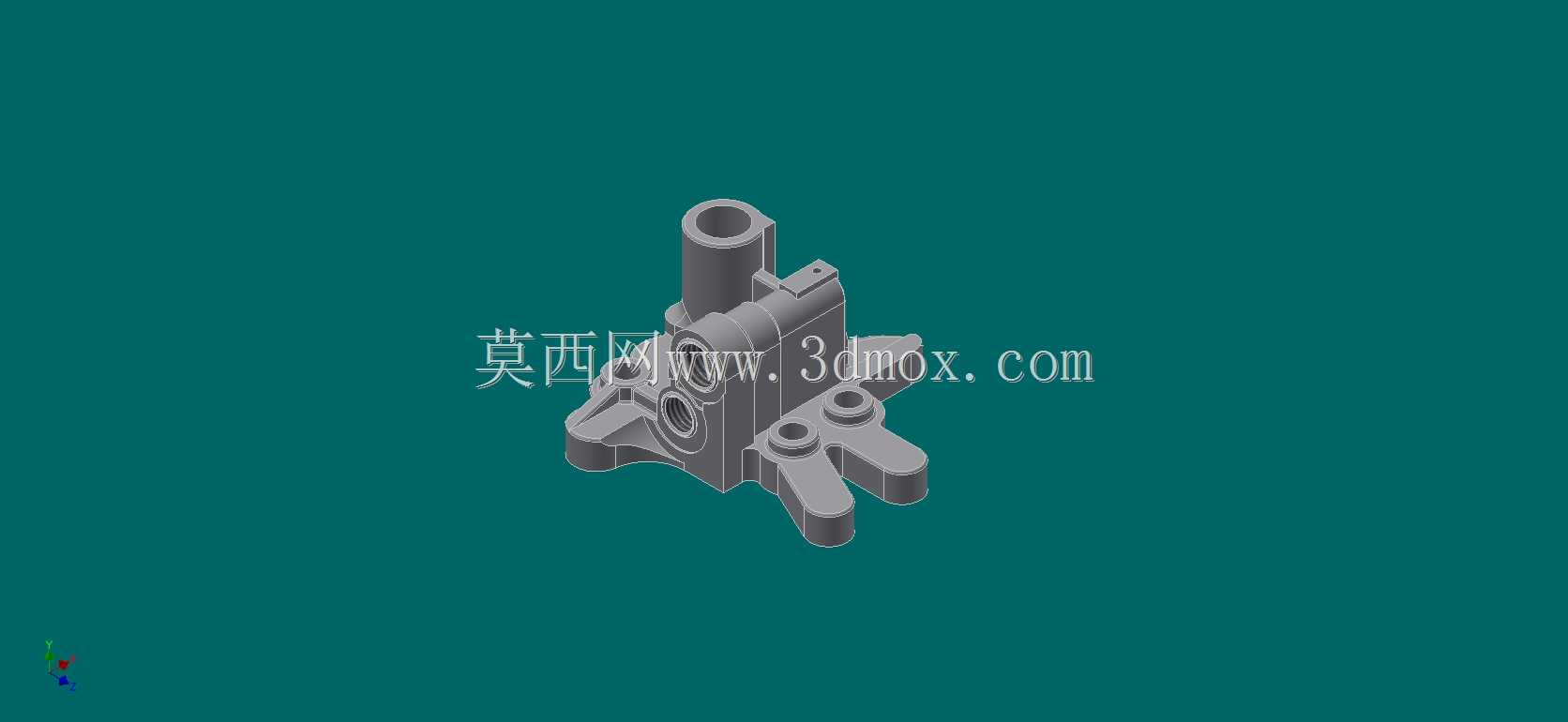

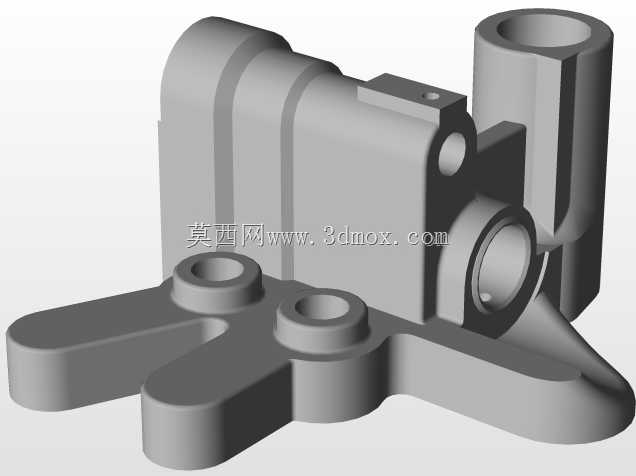

　　从功能特性上看，该零件集成了柱形定位孔、多组安装凸台、异形支撑脚结构，不同位置的结构承担不同的功能：顶部的空心柱结构用于穿设固定螺丝或者定位通讯设备的外接天线基座，柱体的壁厚经过反复校核，既保证足够的连接强度，也不会过度占用内部空间；侧面分布的两组带孔凸台，用于卡接设备内部的柔性电路板固定架，凸台的平面度要求控制在0.02mm以内，保证电路板安装后不会出现翘曲，避免电路接触不良的问题；下部延伸出的三个异形支撑脚，直接贴合设备中框的内侧定位槽，支撑脚的端面做了微小的倒角处理，装配时可以顺利滑入定位槽，同时支撑脚的分布角度经过力学仿真验证，设备跌落时可以将冲击载荷均匀分散到中框结构上，避免应力集中导致零件断裂。

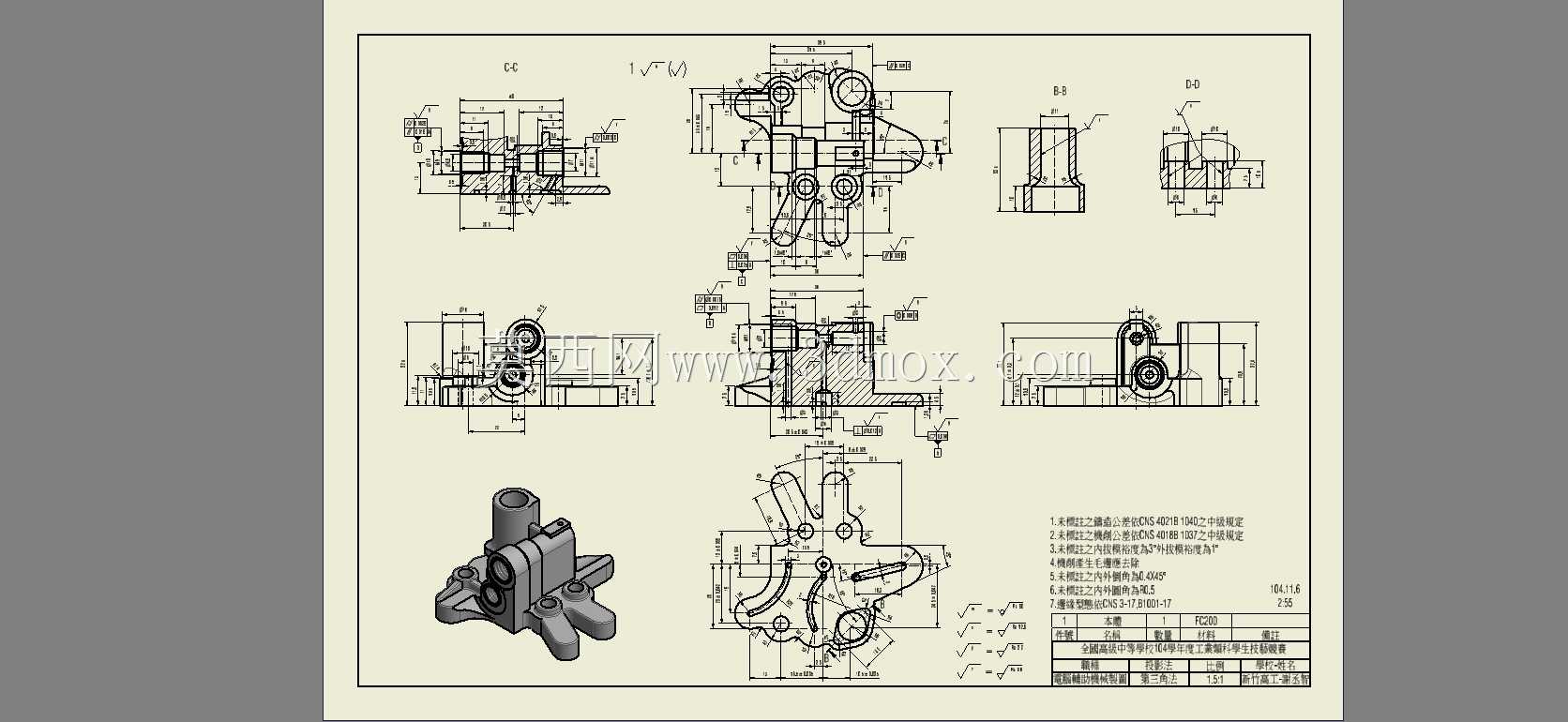

　　设计思路上，这类零件没有采用规则的方体或者回转体结构，完全是围绕通讯设备内部的可用空间做拓扑优化，最初的方案是采用分体式的三个独立支撑件分别固定不同模块，后续经过装配公差累积核算、整体强度仿真验证，最终整合为一体化的异形结构，既减少了装配环节的零件数量，降低组装工序的复杂度，也消除了分体零件之间的装配间隙带来的松动风险。建模过程中优先保证各安装孔的同轴度、各配合面的平行度要求，所有的转角位置都做了R0.5到R1的圆角过渡，避免机加工或者注塑成型时出现应力集中的问题，同时也减少零件生产过程中的毛刺产生，降低后续表面处理的工序成本。

　　从安装边界来看，该零件的整体外轮廓完全适配对应型号通讯设备的内部腔体，最大外廓尺寸控制在设备中框预留的安装槽范围内，所有向外延伸的结构都不会触碰电池仓、射频屏蔽罩的边界，零件的总高度经过严格核算，安装后上表面与设备外壳内表面保留0.1mm的间隙，避免组装后外壳出现顶白、凸起的外观问题；各安装孔的位置度公差控制在0.05mm以内，保证与其他组件装配时不需要额外的修配就可以顺利对位，适配自动化生产线的快速组装要求。零件的材质选型一般会根据设备的成本定位选择，入门级设备多采用增强ABS注塑成型，中高端设备会采用锌合金压铸成型，不同材质下的结构壁厚会做对应调整，注塑件的壁厚控制在1.2mm到1.8mm之间避免缩痕，压铸件的壁厚可以控制在0.8mm到1.5mm之间实现轻量化要求。

　　在实际的设备验证环节，这类零件需要通过高低温循环测试、1.2米高度跌落测试、振动测试等多项可靠性验证，设计阶段就需要针对这些测试场景做结构补强：在柱体与主体连接的位置增加了三角加强筋，提升柱体的抗弯折能力；在支撑脚与主体的过渡位置做了加厚处理，避免跌落时支撑脚断裂；所有的安装孔周边都做了凸台加厚，避免螺丝锁附时出现柱体开裂的问题。这类零件的结构设计看似复杂，实则每一处异形结构都对应明确的功能需求，没有多余的装饰性结构，完全服务于通讯设备内部的紧凑装配要求，是小型通讯设备结构设计中兼顾空间利用率与结构强度的典型构件。
