汽车油路集成阀块壳体结构设计

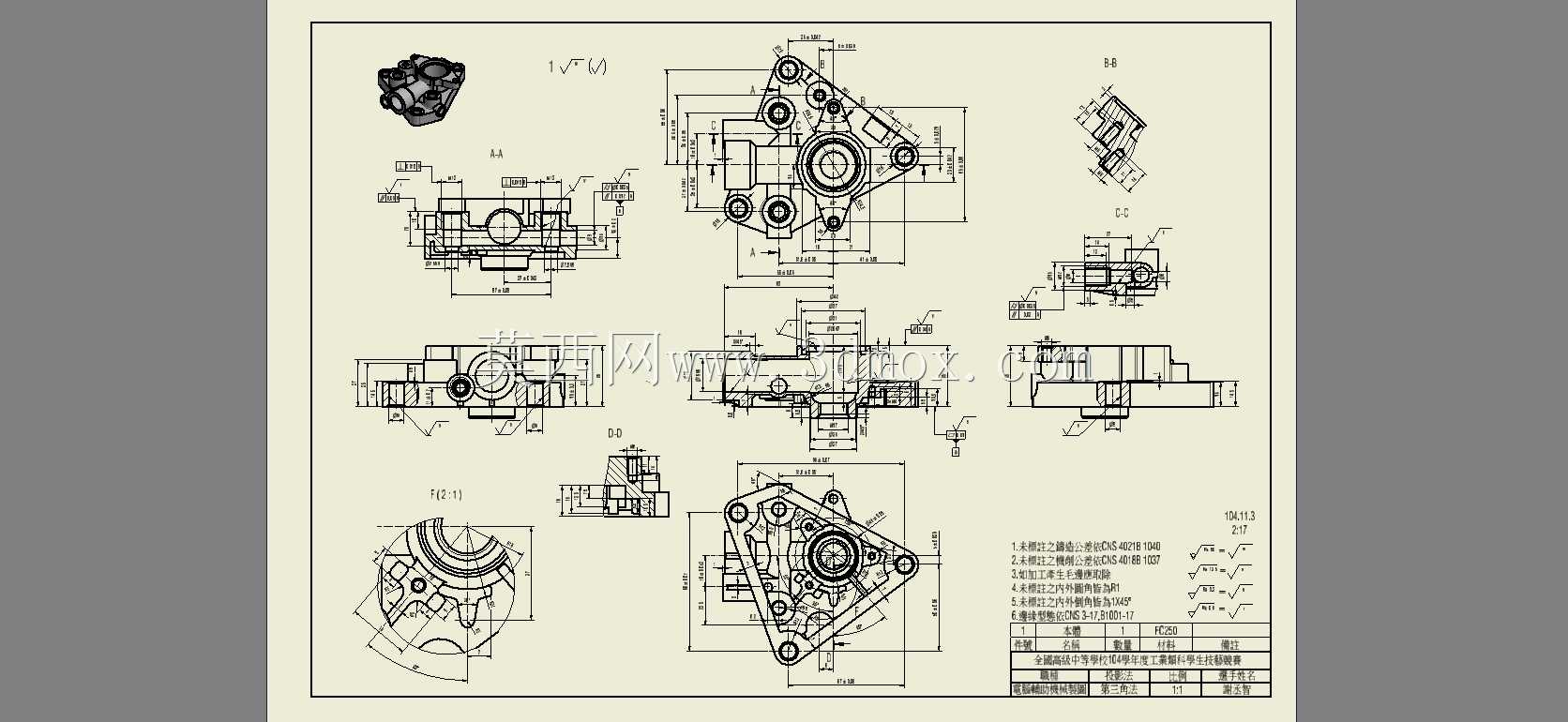

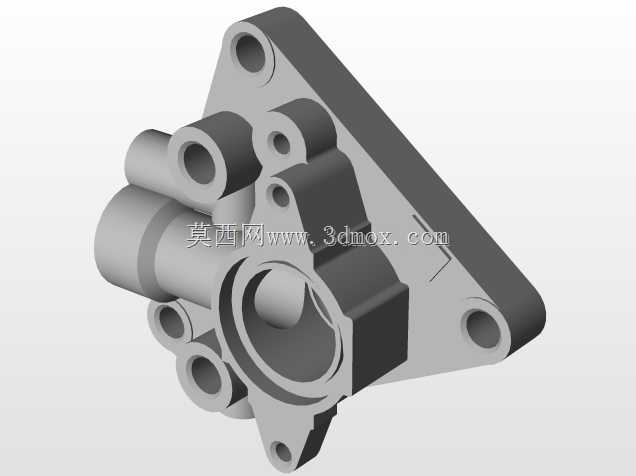

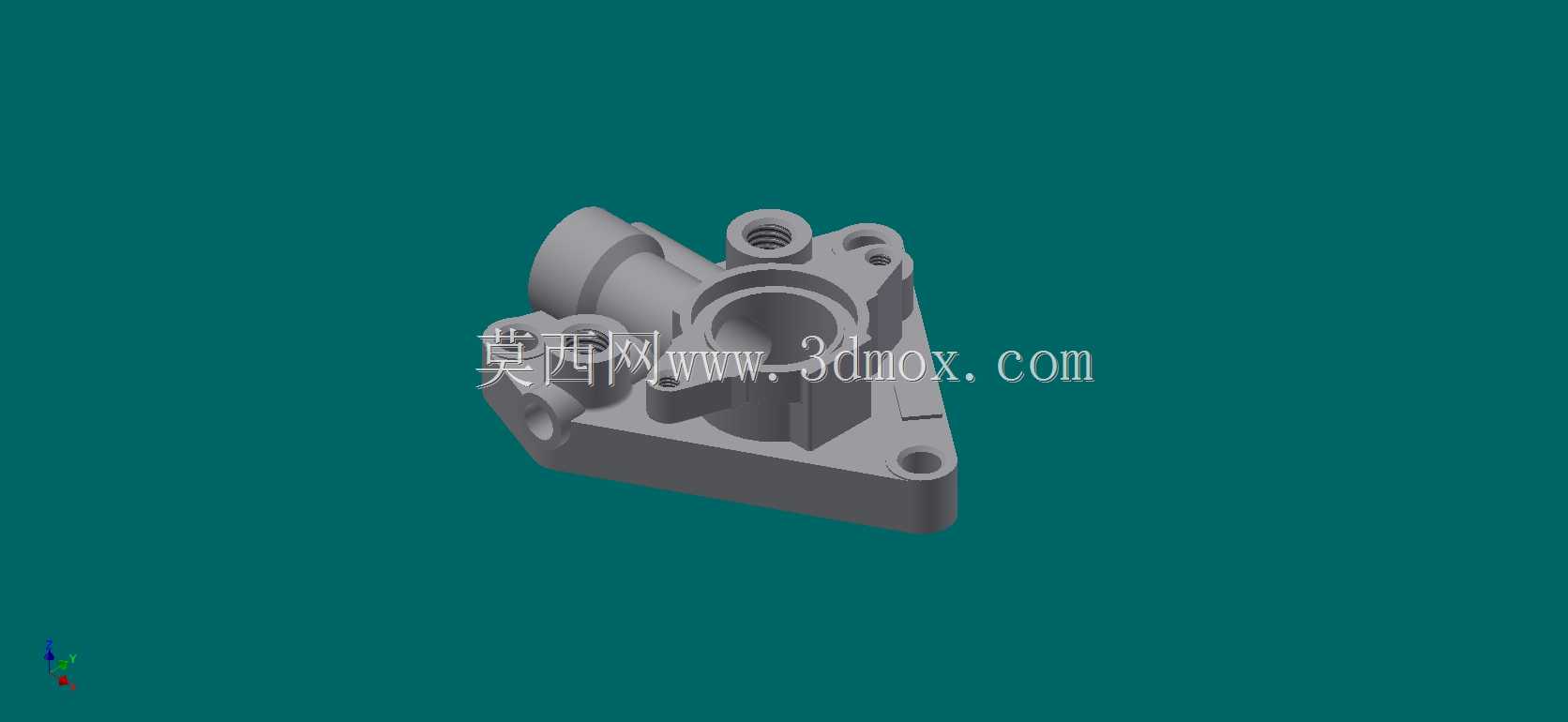

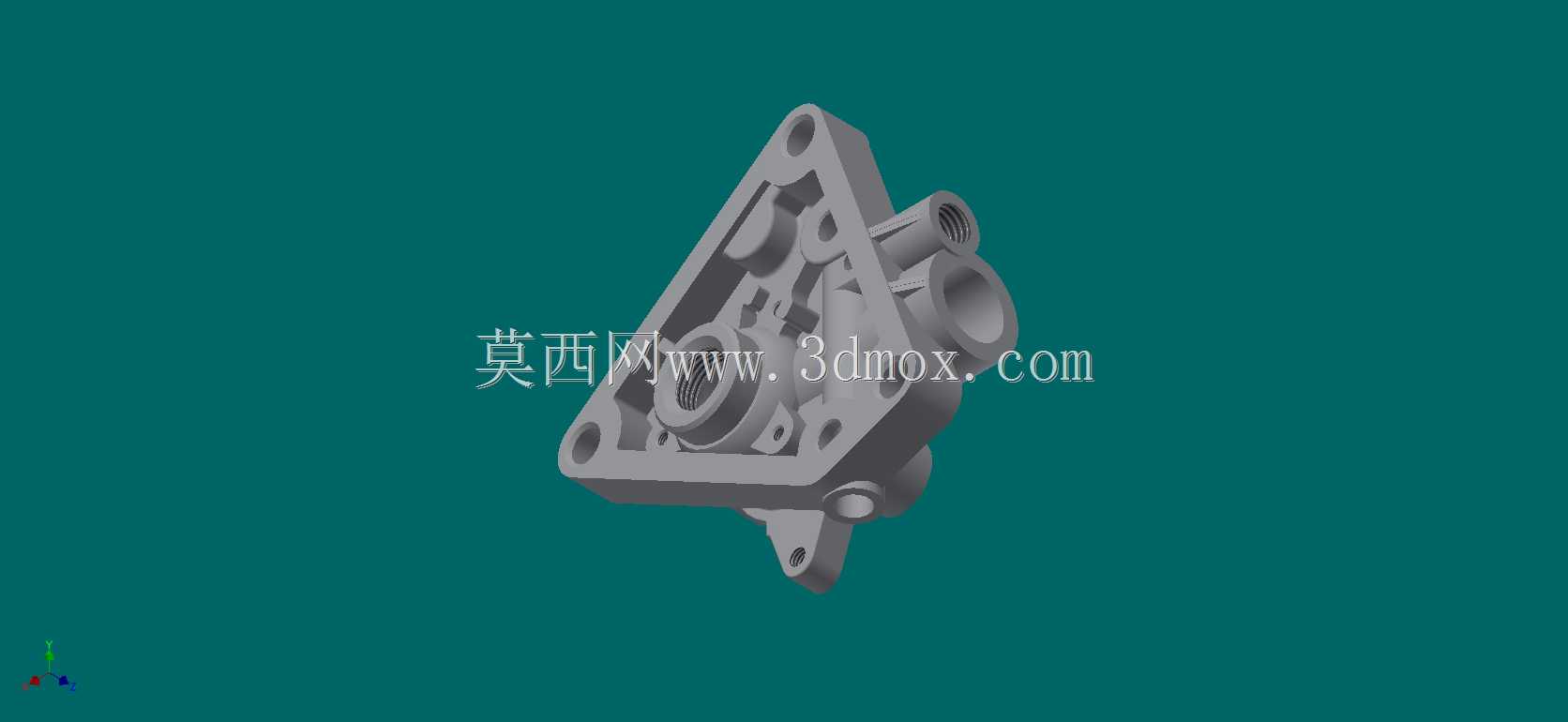

　　这款壳体结构主要应用在乘用车辆发动机舱的油路控制单元中，作为液压回路的集成承载基体，承担着固定阀芯组件、密封油路通道、对接外部管路与整车安装点位的多重作用。日常工况下，壳体需要承受持续的油路脉动压力，同时耐受发动机舱内-40℃到120℃的宽幅温度波动，还要抵御机油、燃油蒸汽的长期腐蚀，因此结构设计阶段就对壁厚均匀性、安装位强度、流道顺滑度做了针对性优化。从结构布局来看，主体采用近似三角的安装法兰作为整车固定基准，法兰面上均匀分布6个螺栓过孔，孔位周边做了局部加厚的凸台结构，避免螺栓锁紧时壳体出现应力开裂，法兰贴合面预留0.15mm的精加工余量，装配时配合密封胶垫实现端面静密封，杜绝油路渗漏风险。壳体侧面延伸出两个阶梯式外螺纹接口，

　　分别对应进油与回油管路，接口根部做了R2的过渡圆角，降低管路振动带来的应力集中，接口内孔与壳体内部流道做了顺滑过渡处理，没有直角拐点，能减少油路流动阻力，降低液压系统的功率损耗。内部流道采用等径设计，通径尺寸匹配配套阀芯的额定流量，流道内壁的拔模斜度控制在1.5°，既满足压铸成型的脱模要求，也不会因为斜度过大造成流道截面突变。壳体上还预留了两个传感器安装孔位，孔位同轴度公差控制在0.05mm以内，保证压力、温度传感器装配后检测数据的准确性，孔位周边设计了环形密封槽，适配O型圈实现径向密封。设计过程中优先考虑了压铸工艺的成型性，所有外部棱角都做了R0.5以上的圆角处理，避免压铸时出现充型不满、冷隔缺陷，壳体整体壁厚控制在3.5mm，

　　局部加强筋位置厚度不超过4mm，防止压铸成型后出现缩孔、缩松缺陷，影响壳体的承压能力。安装边界方面，法兰面的安装孔中心距公差控制在±0.1mm，能直接匹配整车发动机舱的预装支架，不需要额外做适配调整，壳体整体外轮廓尺寸控制在120mm90mm70mm范围内，不会和周边的线束、管路产生运动干涉，侧面的管路接口朝向做了15°的倾斜设计，方便现场装配时快速对接油管，降低装配工人的操作难度。在功能实现上，壳体内部设置了三个独立的腔室，分别对应主油路、控制油路、回油路，腔室之间的隔墙厚度达到5mm，能承受最高1.2MPa的工作压力，不会出现腔室间窜油的问题，腔室开口端设计了卡簧槽与密封槽，分别用于固定阀芯组件和安装端盖密封件。

　　针对整车运行中的振动工况，壳体的安装法兰与主体连接位置做了网格状加强筋结构，筋高8mm、筋厚2mm，在不显著增加壳体重量的前提下，将整体结构的固有频率提升到350Hz以上，避开发动机怠速时的振动频率区间，避免运行过程中出现共振开裂问题。流道设计阶段还做了流体仿真验证，调整了流道交汇处的倒角尺寸，让油液在转向时的流速变化更平缓，减少局部涡流产生的噪音，同时降低油液中的杂质在流道拐角处沉积的概率，延长液压阀组的维护周期。壳体的外露面没有多余的装饰结构，所有非配合面保留压铸原生表面，配合面全部预留精加工余量，在降低加工成本的同时，保证所有装配位置的尺寸精度满足使用要求。
