扭簧式金属线材弹簧夹结构设计

　　日常生产与生活场景里，这类扭簧结构的金属线材弹簧夹的使用覆盖范围极广，小到家居场景里的衣物晾晒、食品袋封口，大到生产车间里的线束临时固定、薄工件工序间夹持、工装辅助定位，都能看到这类结构的身影。不同于注塑成型的塑料夹，金属线材弯折成型的弹簧夹依靠自身扭簧的扭转力矩提供持续夹持力，在高低温环境、存在轻度油污或粉尘的工况下，结构稳定性远优于塑料材质的夹持件，不会出现塑料老化脆断、夹持力衰减过快的问题。

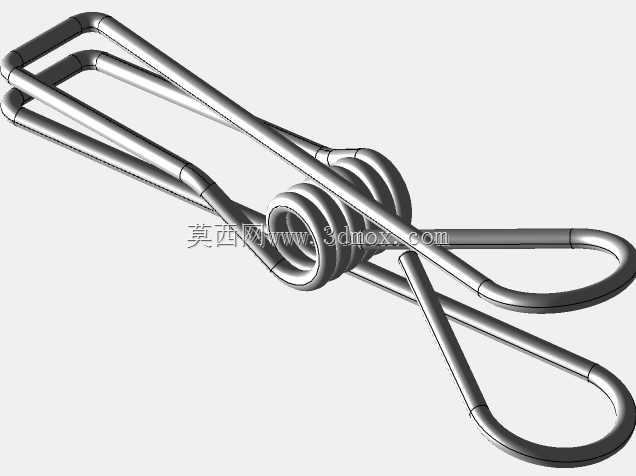

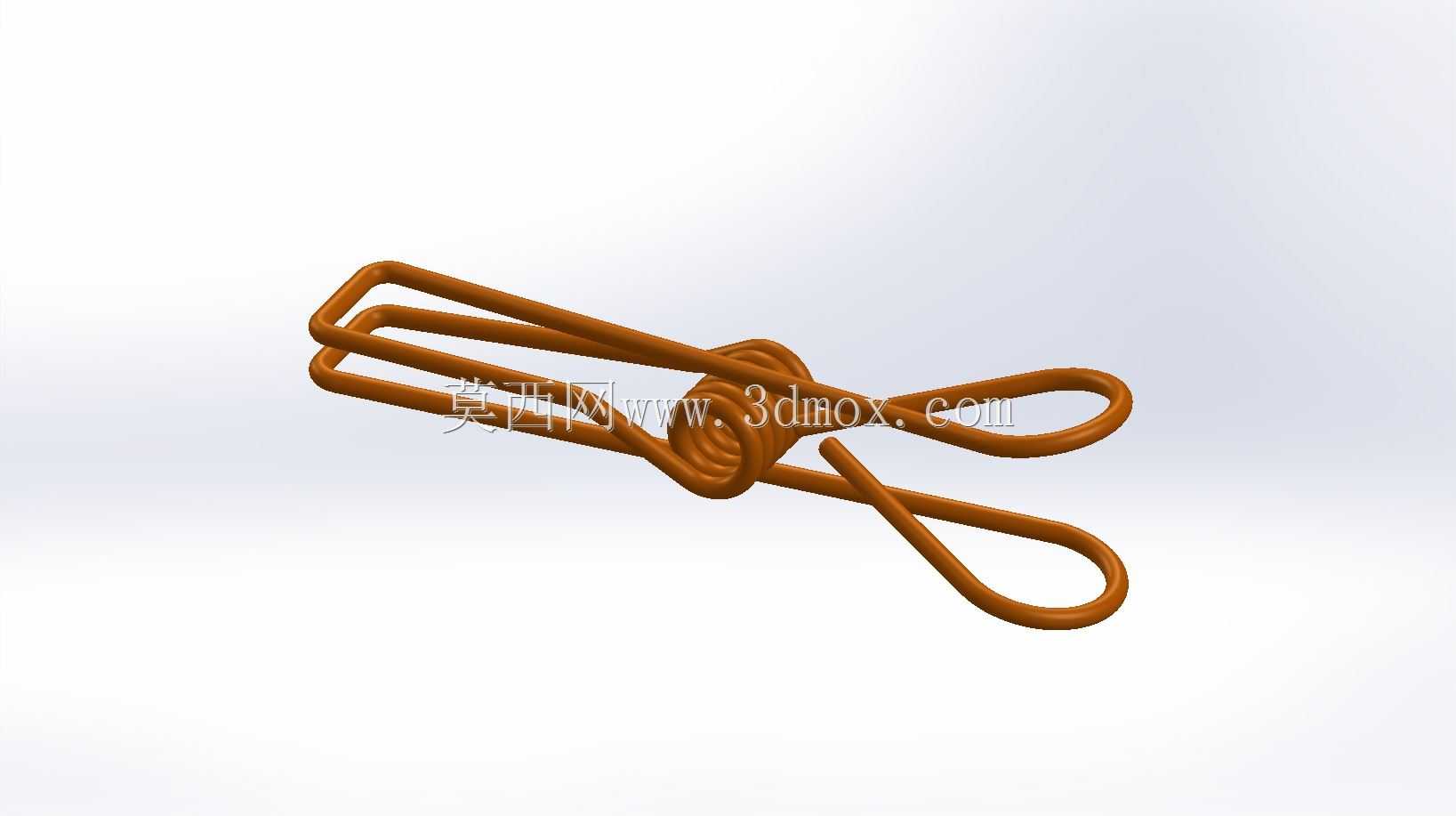

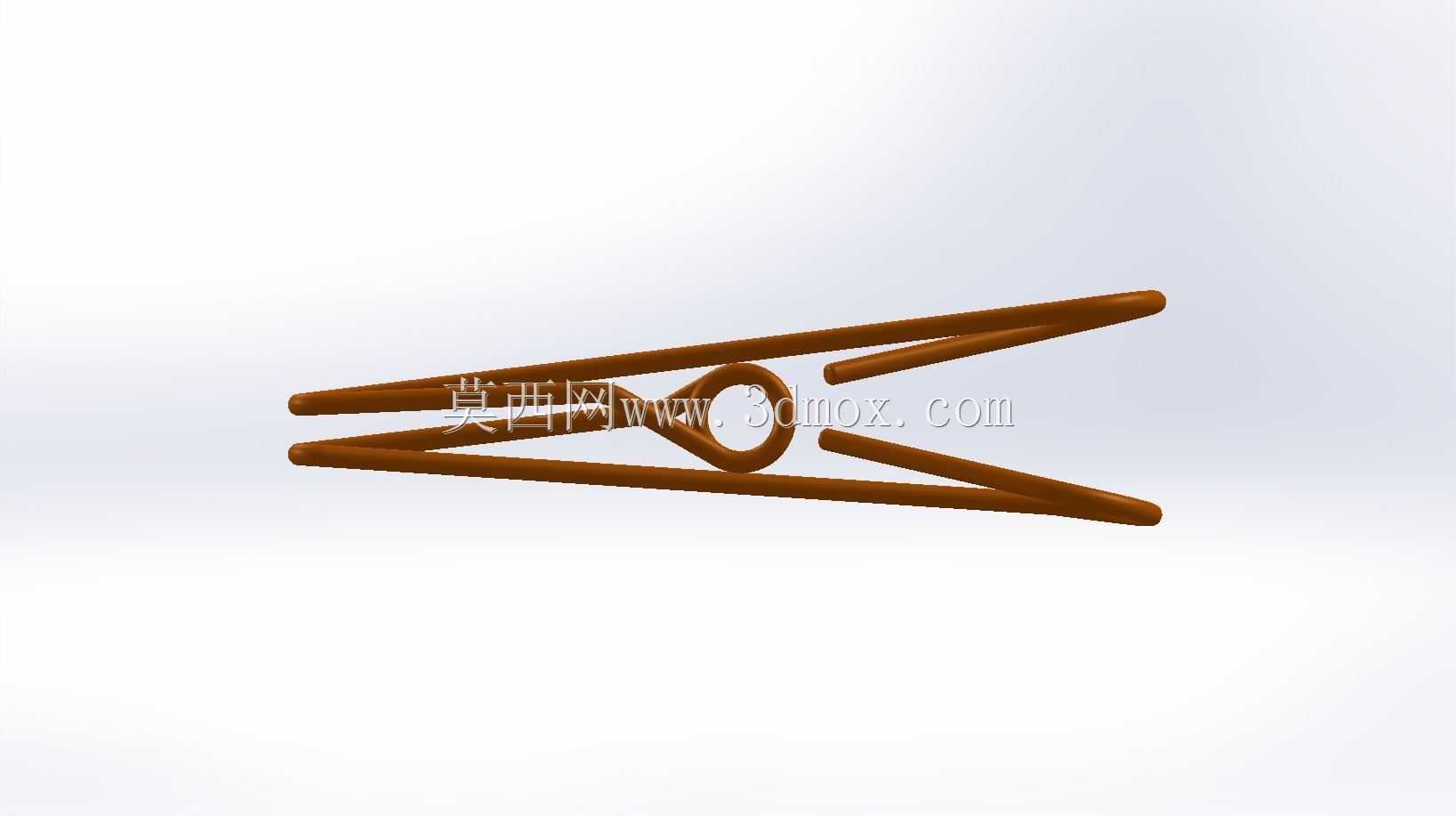

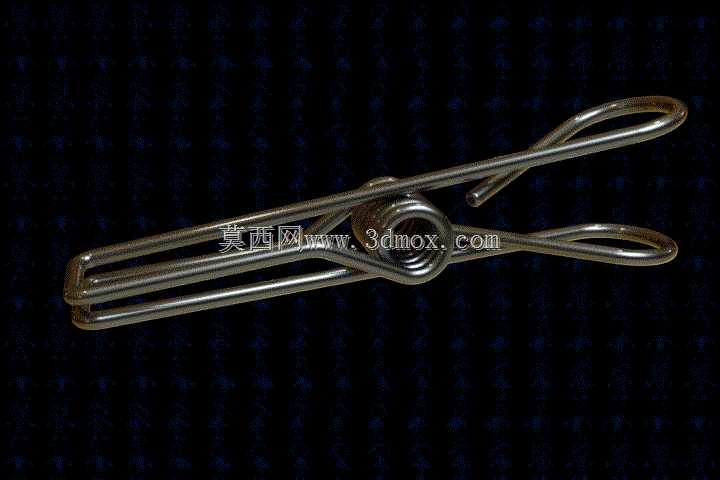

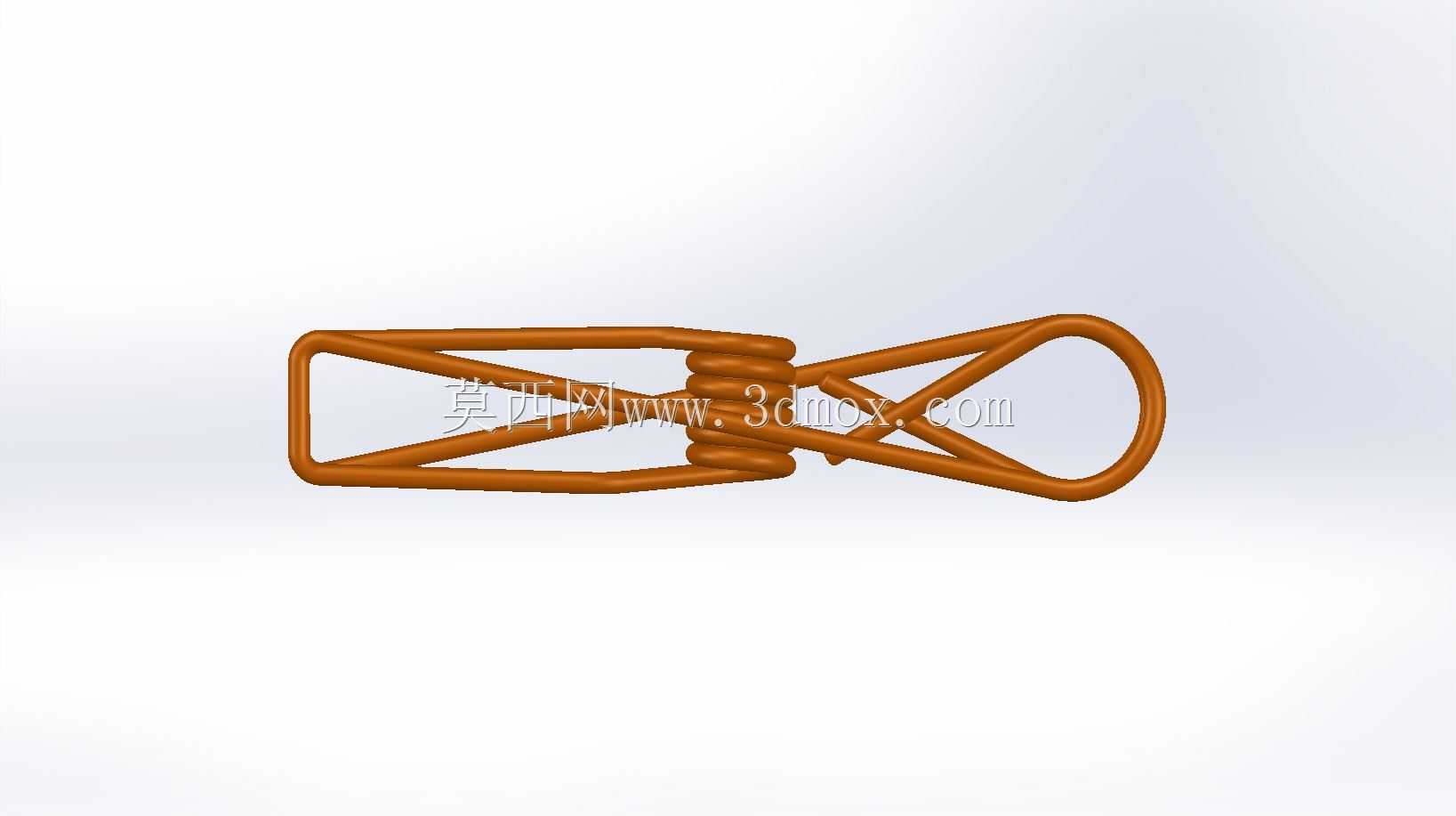

　　从结构设计逻辑来看，这款弹簧夹采用单根连续金属线材弯折成型的思路，核心的扭转弹簧部分与夹持臂、操作手柄为同一根线材加工而成，没有额外的铆接、焊接装配节点，从根源上减少了装配失效的风险。中间的螺旋扭簧是整个结构的力源核心，螺旋圈数的设计直接决定夹持力的大小与行程范围，圈数过多会导致整体结构松散、夹持响应滞后，圈数过少则会让扭簧的应力集中系数过高，反复开合后容易出现金属疲劳断裂，常规工况下使用的同规格弹簧夹，螺旋圈数通常控制在3-4圈，既能保证足够的扭转力矩输出，也能让扭簧的应力分布处于金属线材的许用应力范围内。

　　夹持端的线材做了双股并排弯折设计，两个夹持臂的接触边为平直的线材贴合结构，接触区域的长度直接决定夹持时的接触面积，接触长度过短会导致夹持压强过大，容易在软质被夹持物表面留下压痕，接触长度过长则会让夹持端的开合行程受限，无法适配厚度稍大的被夹持物件。操作端的环形弯折结构是人机交互的核心受力点，环形的内径设计刚好适配成年人手指的按压尺寸，按压时的受力点分布均匀，不会出现细硌手的问题，两个操作臂的张开角度控制在15-20度之间，按压时不需要施加过大的握力就能让夹持端张开到足够的开度，操作手感轻便。

　　从安装与适配边界来看，这类弹簧夹属于无安装底座的手持式夹持件，不需要额外的固定安装位，使用时直接通过按压操作端张开夹持臂，对准被夹持物位置松开即可完成固定。整体外形尺寸属于小型夹持件范畴，闭合状态下整体长度通常在60-70mm，夹持端最大张开开度可以达到15-20mm，能够适配总厚度在20mm以内的片状、线状、薄型物件的夹持需求。线材的直径选择直接决定整体结构的强度，常规家用场景下选用1.2-1.5mm直径的弹簧钢丝即可满足使用需求，工业场景下需要更大夹持力的工况，可以选用1.8-2mm直径的线材，同时对应调整扭簧的螺旋中径，保证扭簧的弹力与线材强度匹配。

　　结构细节上，夹持臂的接触位置没有做额外的防滑齿结构，依靠金属线材本身的表面粗糙度提供静摩擦力，对于普通的织物、纸张、塑料薄膜等物件已经足够提供防滑力，如果需要夹持表面光滑的金属薄片、玻璃片等物件，可以在夹持臂位置增加硅胶套或者橡胶套，提升接触摩擦力的同时避免刮伤被夹持物表面。线材的表面处理通常采用镀锌或者镀镍工艺，既可以提升金属的防锈能力，适应潮湿环境下的使用需求，也能让表面更光滑，避免毛刺划伤使用者。整个结构的弯折处都做了圆弧过渡处理，没有尖锐的折角，既可以减少弯折处的应力集中，提升结构的疲劳寿命，也能避免使用过程中尖锐边角划伤手部。

　　在实际建模过程中，需要重点关注扭簧螺旋部分与两侧夹持臂的过渡弯折角度，这个位置的弯折半径不能过小，否则会导致线材在弯折过程中出现应力裂纹，后续使用过程中容易从弯折位置断裂。同时要保证两个夹持臂在闭合状态下的对齐度，避免出现错位导致夹持时接触不匀、局部压力过大的问题，两侧操作臂的环形结构要保持在同一平面上，按压时不会出现偏斜卡滞的情况。这类线材成型结构的建模不需要复杂的曲面构建，核心是通过扫掠命令沿着三维路径生成实体，重点在于路径的空间角度控制，保证各个弯折段的角度、长度参数符合实际加工的工艺要求，避免出现建模完成后无法通过线材弯折工艺加工生产的问题。
