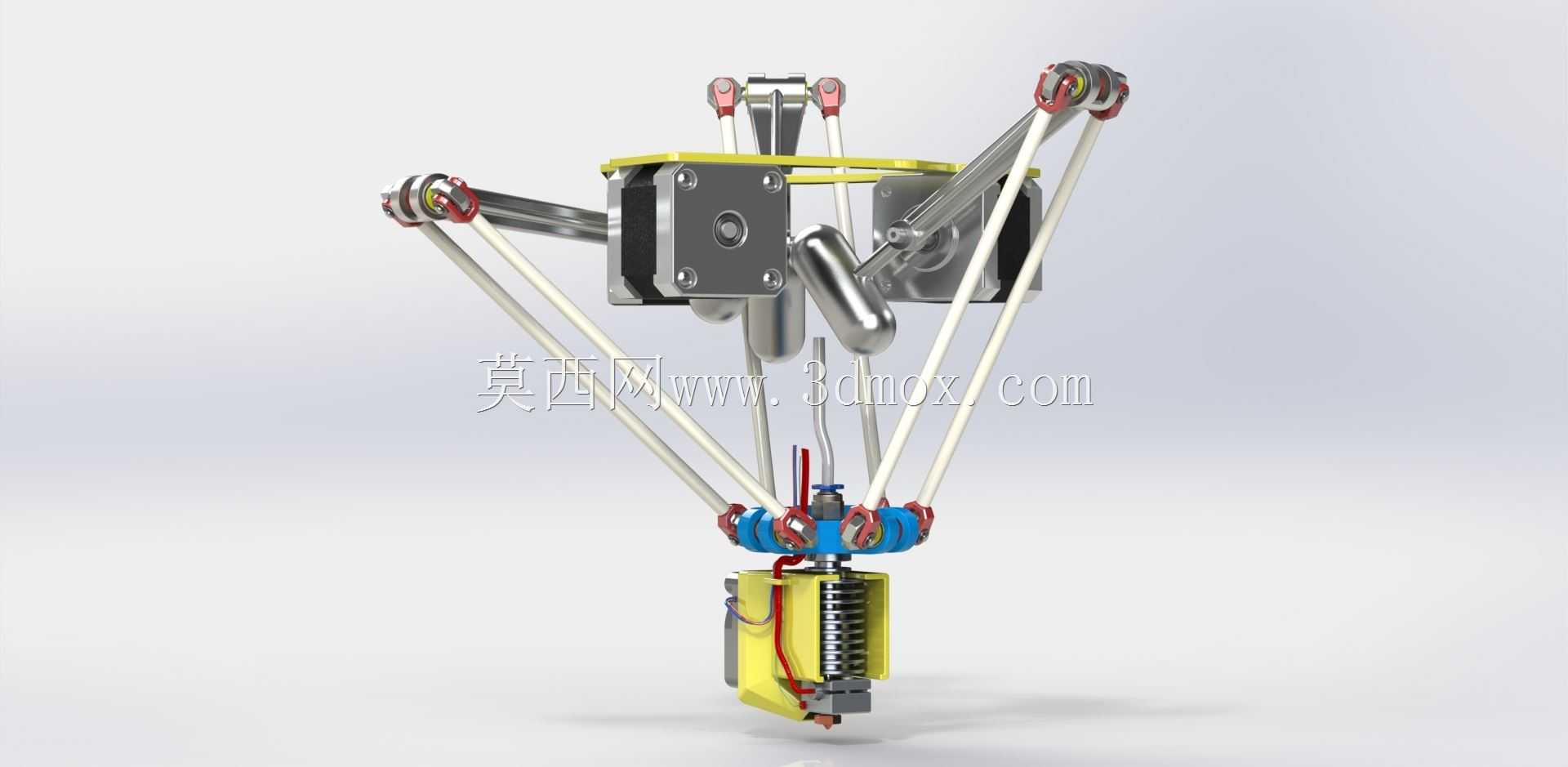

这套并联臂架构的E3D挤出端组件,是桌面级FDM 3D打印设备里针对高温耗材打印场景做的优化改型,核心适配小尺寸并联臂结构的桌面打印设备,这类设备本身依靠三组同步带驱动的碳纤维臂做空间运动,运动惯量低、打印速度上限比同尺寸笛卡尔架构设备高,对挤出端的重量、散热效率、安装适配性的要求比常规机型更严苛。

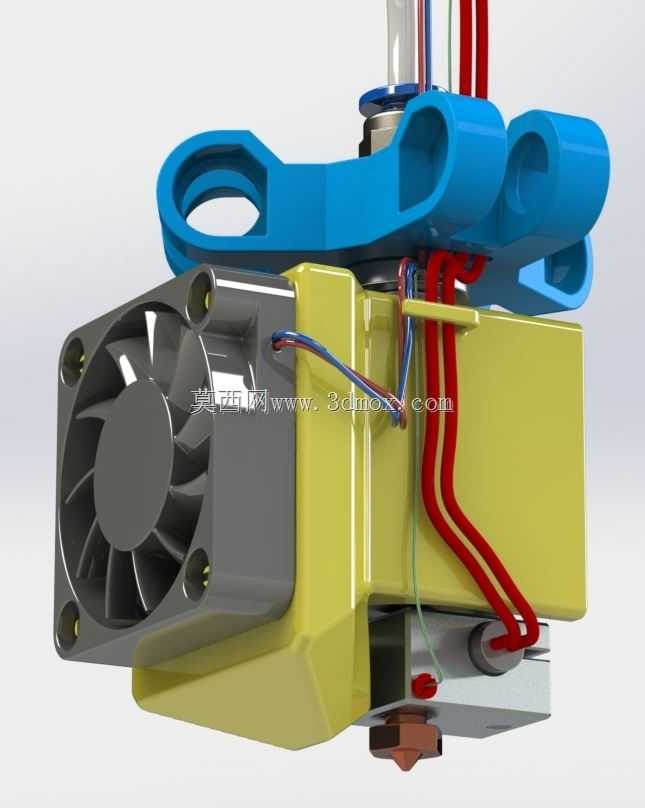

从实际应用场景来看,这套组件主要服务于PLA、PETG、ABS、TPU等常见FDM耗材的熔融挤出作业,尤其适配需要稳定散热的耗材打印场景——比如打印ABS耗材时,喉管部位如果散热不足,耗材会在喉管内提前软化膨胀,造成堵头、出料不均、打印层纹错乱等问题,而加装的风扇罩结构,就是为了把散热风扇的气流精准导向喉管散热鳍片,同时避免气流直吹打印喷嘴下方的熔融区域,防止耗材出丝后骤冷造成层间粘结力不足的问题。

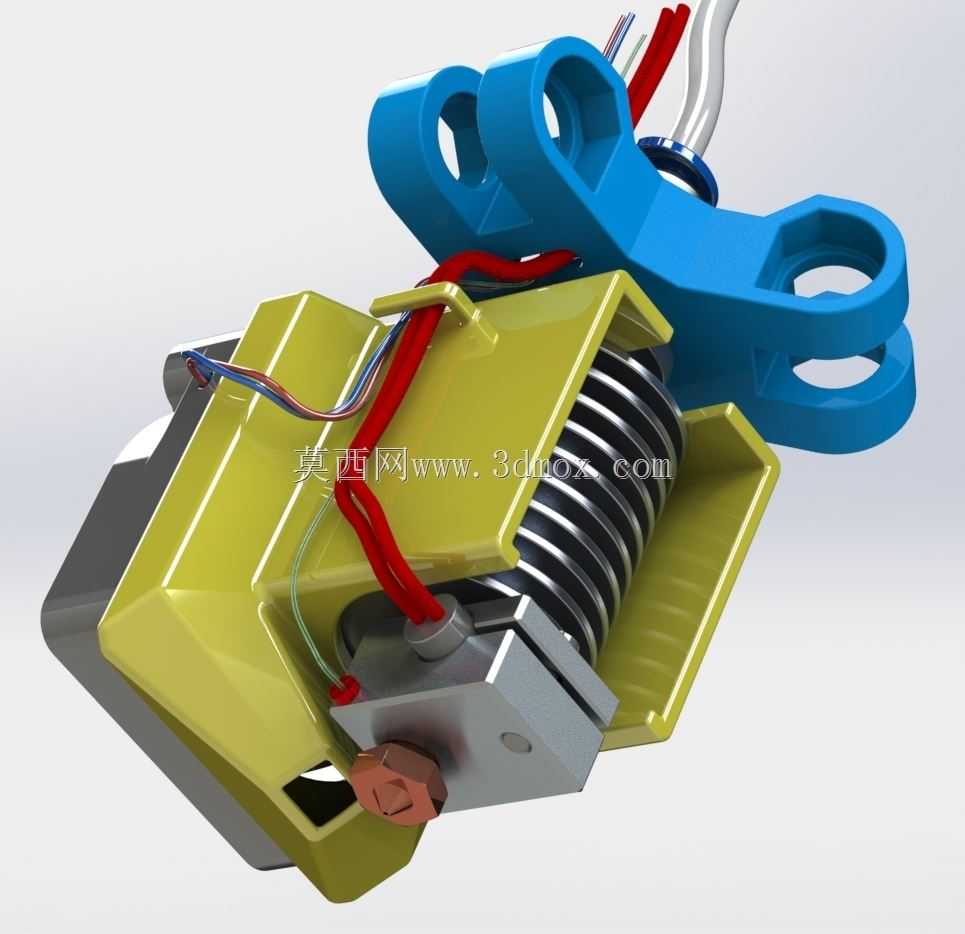

功能特性上,这套组件的挤出端采用标准E3D热端结构,加热块内置加热棒与热敏电阻,可实现最高260℃的稳定温控,满足绝大多数工程类FDM耗材的熔融温度要求;喉管采用不锈钢内衬聚四氟乙烯的隔热结构,减少热量向近端传导,降低近端送丝轮部位的温度,避免耗材提前软化造成送丝阻力增大;下方的喷嘴采用标准M6螺纹接口,可根据打印精度需求更换0.2mm到0.8mm不同孔径的喷嘴,适配精细模型打印与大流量快速打印的不同工况。并联臂的连接端采用鱼眼轴承铰接结构,三组臂杆通过碳纤维杆连接鱼眼轴承,既保证了运动过程中的自由度补偿,又最大限度降低了运动端的整体重量,减少高速运动时的惯性冲击,提升打印过程的定位精度。

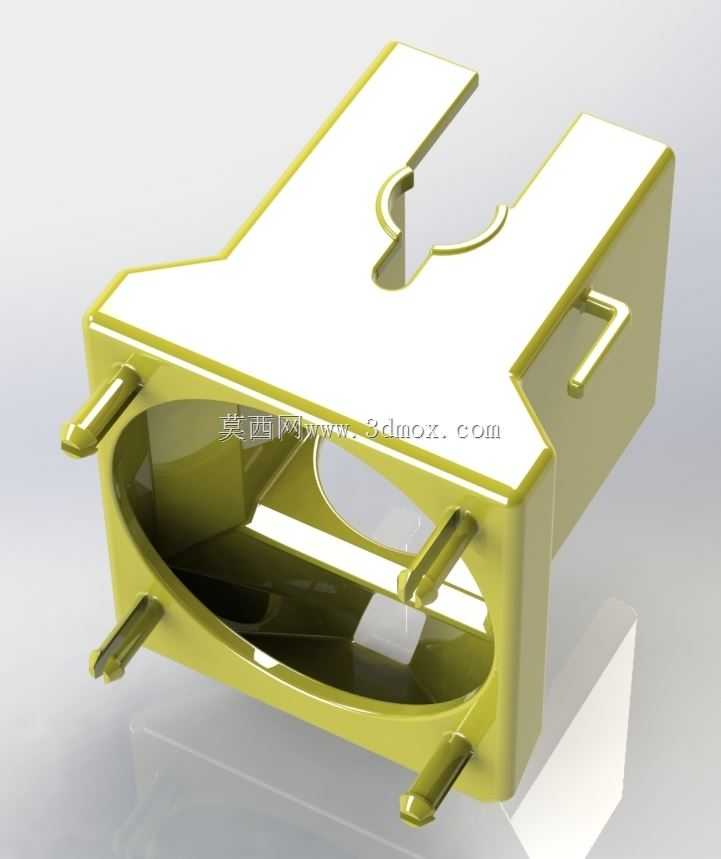

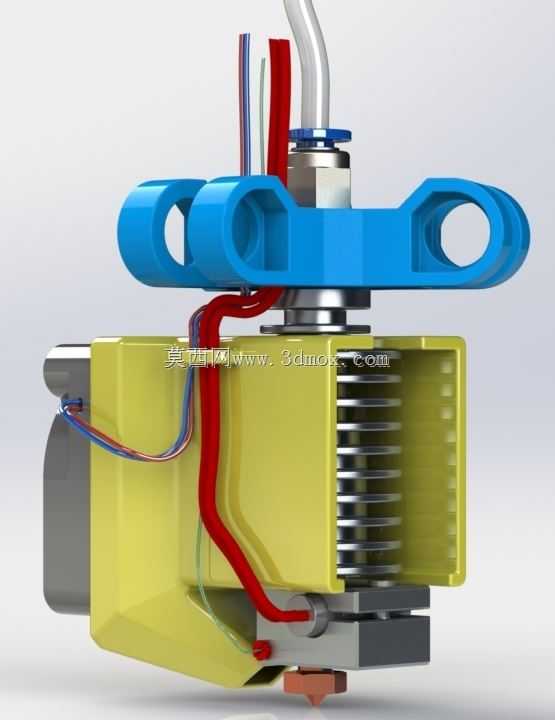

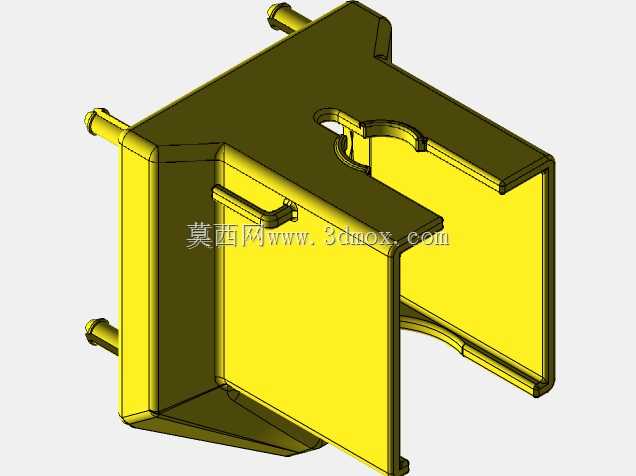

设计思路层面,这套结构首先做了运动端的重量优化,所有非受力结构件都做了镂空减材处理,加热块固定座、风扇罩都采用薄壁结构设计,在保证结构强度的前提下把运动端总重量控制在180g以内,避免大重量运动端造成的伺服电机负载过大、启停震荡问题。其次是散热流道的优化,风扇罩采用半包围结构,将4010轴流风扇的出风完全约束到喉管的散热鳍片区域,避免气流散逸,相比无罩的裸露散热结构,喉管部位的散热效率提升40%以上,长时间连续打印时喉管近端温度可稳定在40℃以下,有效减少堵头故障概率。同时风扇罩的下部做了挡边设计,阻挡散热气流向喷嘴下方的打印区域扩散,避免打印件局部骤冷造成的翘曲、层间剥离问题。
安装边界与尺寸方面,这套组件的并联臂上铰接点的安装孔位适配标准2020铝型材的安装座,三组铰接点呈120°圆周均匀分布,铰接点中心到热端喷嘴轴线的距离为120mm,适配成型直径200mm、成型高度220mm的标准并联臂3D打印机安装空间;热端的进料口采用标准4mm外径PTFE管快插接口,可直接对接近端送丝机构的送丝管路,安装时不需要额外做管路改装;散热风扇采用标准4010轴流风扇安装位,孔距为32mm,可直接适配市面上通用的40mm规格散热风扇,不需要定制专用风扇;加热块的安装位置距离铰接点安装平面的垂直距离为85mm,安装时需要保证喷嘴尖端到打印平台的初始距离在0.1-0.2mm区间,预留出调平余量;组件的整体最大外径为110mm,运动过程中不会与设备的框架、型材支撑件产生运动干涉,安装时只需要调整三组臂杆的长度一致性,保证喷嘴在打印平面的中心位置与平台垂直即可完成校准。
从实际使用的工况适配来看,这套结构在高速打印场景下的稳定性表现突出,因为运动端重量低,并联臂的运动加速度可以提升到8000mm/s²,打印速度最高可到180mm/s,比常规同规格E3D挤出组件的打印效率提升30%以上;同时优化后的散热结构支持长时间连续打印作业,单批次最长打印时长可超过100小时,不会出现因为散热不足造成的堵头、出料不稳问题;风扇罩的结构还预留了BLTouch自动调平传感器的安装位,可直接加装自动调平组件,不需要额外设计安装支架,进一步降低了设备改装的门槛。另外,挤出端的走线采用内置走线槽设计,加热线、热敏线、风扇线都顺着臂杆的走线槽布置,避免运动过程中线缆拖拽造成的定位误差,也减少了线缆与其他部件的摩擦损耗,提升设备的长期使用可靠性。
