Delta3D打印机张紧调节组件结构

　　这套张紧调节组件是Delta结构3D打印机传动系统里的核心功能部件，主要作用是对同步传动带的张紧度进行精准微调，保障传动过程中皮带张力恒定，避免长期运行后皮带松弛导致的打印头走位偏差、层纹错位、丢步等常见打印故障。从实际应用场景来看，这类张紧结构普遍布置在Delta打印机的三个垂直立柱顶端或者动臂连接节点处，每台设备需要配置三组完全相同的该组件，分别对应三根平行传动的同步带，通过独立调节每一组的张紧行程，就能保证三个传动支路的皮带张力保持一致，让并联臂的运动精度始终维持在设计公差范围内。

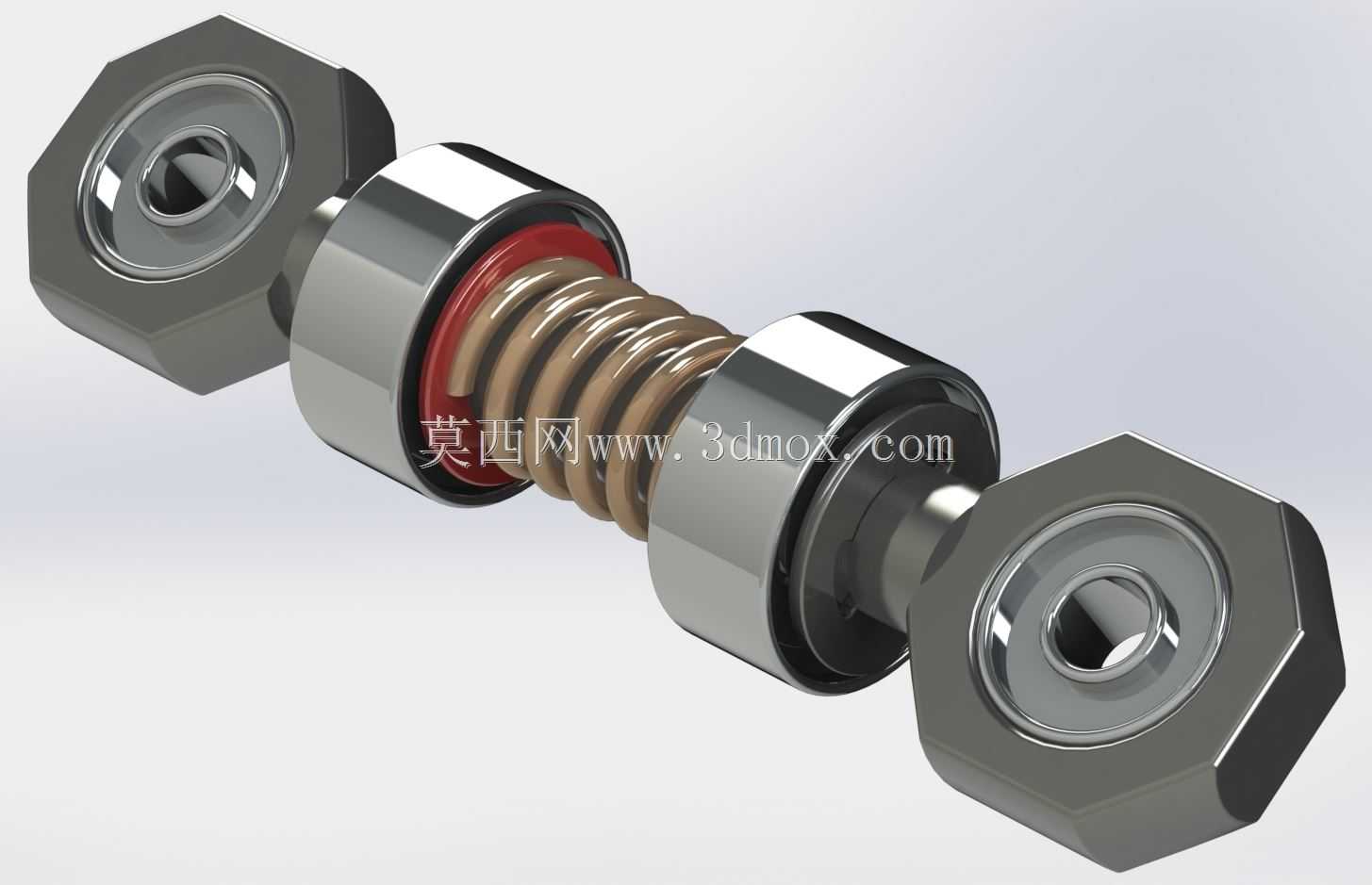

　　从结构设计思路来看，整个组件采用同轴串联的装配逻辑，两端采用标准外六角结构作为调节与限位基准，六角结构的对边尺寸适配常用的开口扳手规格，调试时不需要定制专用工具，普通机修扳手就能完成锁紧与调节操作，降低了后期设备维护的工具门槛。中间嵌套的深沟球轴承作为转动副，用来承接皮带轮的旋转载荷，轴承内圈与中心轴采用过盈配合，外圈与皮带轮座过渡配合，保证皮带轮转动时无径向窜动，旋转阻力控制在极低水平，避免额外的传动损耗。轴承内侧布置的圆柱螺旋压缩弹簧是整个调节结构的核心弹性元件，弹簧的线径、中径、有效圈数经过匹配计算，既能提供足够的预紧力抵消皮带运行中的张力波动，又不会因为刚度过大导致调节时阻力过大、或者刚度过小出现张力不足的问题。弹簧两端都做了并圈磨平处理，保证装配后弹簧端面与相邻零件的端面完全贴合，不会出现偏载导致的弹簧歪斜、卡滞问题。

　　从安装边界尺寸来看，整个组件的轴向总长度控制在常规Delta打印机立柱的安装空间范围内，两端六角头的最大外径不会超出立柱型材的安装槽宽度，不需要额外对型材进行裁切或者打孔改造，直接可以替换市面上多数开源Delta3D打印机的原厂张紧结构。中心轴的直径与标准皮带轮的内孔尺寸匹配，装配时不需要额外加工轴径，轴端的螺纹段长度预留了足够的调节行程，最大调节量可以覆盖皮带长期使用后产生的塑性伸长量，不需要频繁裁剪皮带重新接驳，只需要旋转两端的六角螺母，压缩或者释放弹簧的压缩量，就能快速完成皮带张力的调整。

　　实际使用过程中，这种带弹簧缓冲的张紧结构相比传统的硬固定张紧方式有明显的优势：当打印头快速换向、传动系统出现瞬时冲击载荷时，弹簧可以吸收一部分冲击振动，避免皮带因为瞬时拉力过大出现崩齿或者断裂，同时也能减少冲击传递到机架上产生的共振，提升打印过程的稳定性。组件的所有零件都采用通用标准件的尺寸规范，除了个别定制的轴套零件外，六角螺母、轴承、弹簧都可以直接从市面上采购标准件替换，后期维护成本极低，不需要专门定制备件。在结构细节处理上，所有与弹簧、轴承接触的零件端面都做了倒角处理，去除了加工毛刺，避免装配时刮伤弹簧表面或者轴承密封圈，延长零件的使用寿命。中心轴的表面做了防锈处理，长期在车间温湿度波动的环境下使用也不会出现锈蚀卡滞，保证调节动作始终顺畅。

　　从装配逻辑来看，整个组件不需要复杂的工装就能完成组装，按照顺序将一端六角限位件、轴承、弹簧、另一组轴承、调节螺母依次套入中心轴即可，装配过程中不需要涂胶或者额外的销钉固定，依靠螺纹的自锁特性就能保持调节后的位置，即使设备长期运行产生振动，螺母也不会出现松脱移位。调试时只需要一边转动调节螺母，一边用手按压皮带测试张力，当皮带按压挠度达到设计值时即可锁紧锁紧螺母，整个调试过程不需要复杂的张力测试仪器，有一定设备维护经验的操作人员就能快速完成操作。
