改良型E3D挤出头散热风扇罩结构设计

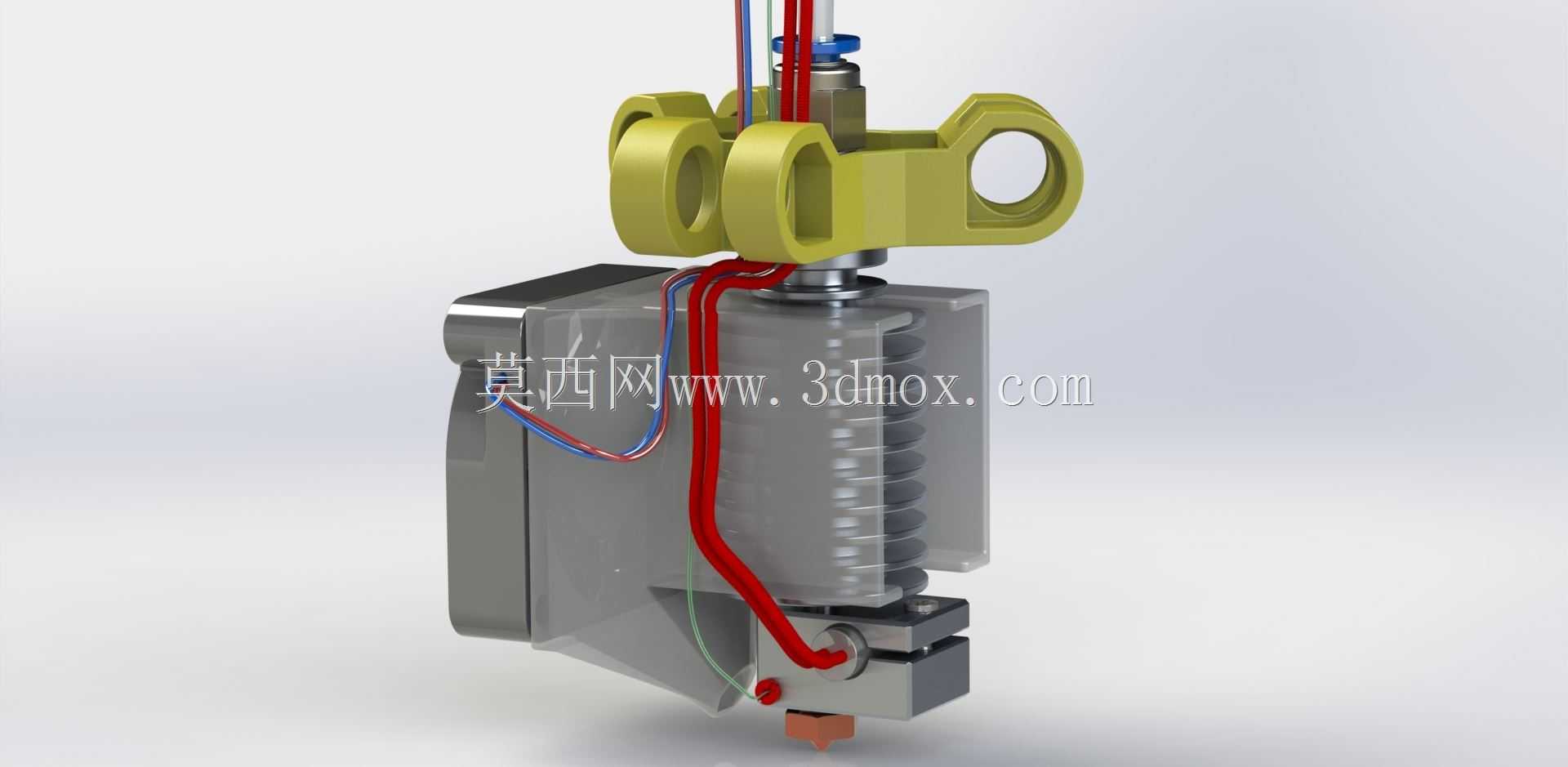

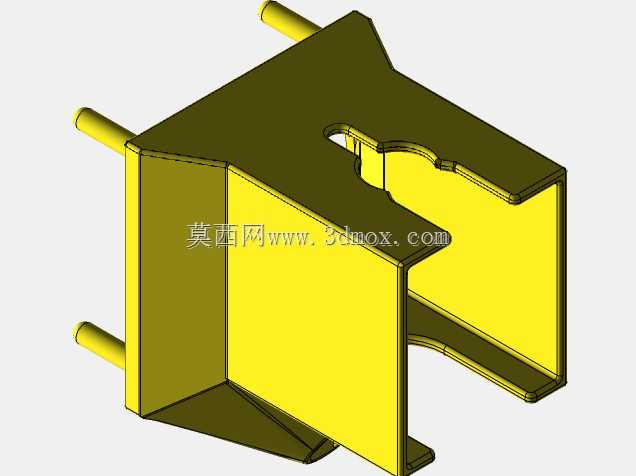

　　在桌面级FDM3D打印设备的实际运维与改装场景中，E3D系列挤出头是应用覆盖面极广的热熔挤出组件，其工作过程中，喉管部位的温度控制直接决定了耗材熔融段的长度稳定性，一旦散热不足导致耗材提前在喉管内软化膨胀，就会引发堵头、出料不均、打印层纹错乱等常见故障，而适配的风扇罩结构，正是保障散热气流精准导向、兼顾组件安装防护的核心结构件。这款改良设计的E3D风扇罩，在结构设计阶段就充分考虑了现有市售E3D挤出头改装的实际痛点，不少原厂或第三方配套的风扇罩存在气流导向偏差、安装后与挤出头上方的走线、快插接头干涉、长时间高温工作下形变移位的问题，设计时首先梳理了挤出头的安装边界：整体结构围绕E3D标准挤出头的散热鳍片轮廓做包覆式设计，

　　预留的安装孔位完全匹配挤出头散热块两侧的标准螺孔间距，不需要额外打孔改装就能直接固定，安装后整体外轮廓不会超出常规打印头的移动安全边界，不会在打印过程中与打印件、机架型材发生刮碰。从功能特性来看，这款风扇罩的风道做了定向导流设计，不同于普通开放式风扇罩气流四散的问题，导流结构将风扇产生的冷却气流完全导向喉管与散热鳍片的结合区域，让气流顺着鳍片的缝隙纵向流通，最大化带走喉管传导上来的热量，保证喉管上部的温度始终保持在耗材玻璃化转变温度以下，避免耗材提前软化。同时结构上预留了走线槽位，挤出头的加热棒、热敏电阻线可以顺着罩体预设的卡槽排布固定，不会因为打印头长时间往复移动导致线材被拉扯、剐蹭，

　　也避免了线材飘移到打印区域被熔融耗材粘黏的问题。罩体上部的固定挂耳结构做了加厚处理，匹配挤出头上方的远程送料快插接头的安装空间，安装后不会挤压快插接头导致送料阻力变大，挂耳的镂空设计既减轻了整体打印头的负重，减少X轴传动的负载惯量，也能作为辅助走线的固定位，用扎带就能将线材整理固定。在实际应用场景中，不管是原厂规格的E3D V6挤出头，还是第三方复刻的同规格挤出组件，不管是近程挤出还是远程送料的改装方案，这款风扇罩都能适配，安装后不需要调整原有打印头的零点位置，因为罩体下部的喷嘴避让空间完全按照标准喷嘴伸出长度设计，不会在打印首层时刮蹭平台。结构设计时还考虑了不同用户的散热风扇选型，

　　预留的风扇安装位兼容常规4010规格的轴流散热风扇，安装孔位完全对齐，不需要额外做转接件，罩体的壁厚做了均匀化处理，不管是用PLA还是耐高温的PETG、ABS材料加工，都不会出现冷却不均导致的翘曲变形，装配后贴合度高，不会出现漏风导致散热效率下降的问题。不同于很多改装风扇罩只考虑散热忽略结构防护的问题，这款罩体将散热鳍片的侧边完全包覆，能避免打印过程中产生的碎屑、料渣掉落到鳍片缝隙里积累，长时间使用后也不会因为杂物堵塞鳍片导致散热效率衰减，日常维护只需要用毛刷扫过进风格栅就能清理积尘，不需要拆卸整个挤出头。在安装边界的把控上，设计时反复核对了常规E3D挤出头搭配不同加热块、不同长度喉管的装配尺寸，罩体与加热块之间预留了足够的隔热间隙，不会因为距离加热块过近导致罩体本身被高温烤变形，同时也不会因为间隙过大导致散热气流泄漏到加热块区域，影响热端温度稳定性。对于经常做3D打印机改装、日常处理不同耗材打印需求的从业者来说，这种经过实际装机验证的改良风扇罩，能大幅减少挤出头堵头的故障概率，尤其是在打印PETG、ABS等需要更高热端温度的耗材时，稳定的喉管散热能保证耗材送料顺畅，减少因为温度梯度不合理导致的出料波动，提升打印成品的层间结合力与表面质量，不需要反复调整散热风扇的风速就能获得稳定的散热效果，也能减少因为散热问题导致的拆机维护频率，提升设备的连续工作时长。
