球面渐开线几何特征三维结构设计

　　在锥齿轮传动设计、球面机构运动仿真、精密分度装置开发等工程场景中，球面渐开线是核心的齿廓成型基准，区别于平面渐开线的二维展开特性，这类曲线完全依附于球面空间生成，其成型逻辑直接决定了相交轴传动部件的啮合精度、传动效率与运行寿命。很多刚接触锥齿轮设计的工程师容易把球面渐开线和平面渐开线的成型逻辑混淆，实际上平面渐开线是绕基圆做纯滚动生成的平面轨迹，而球面渐开线是基圆锥在球面上做纯滚动时，锥面母线端点扫过的空间轨迹，整个生成过程所有轨迹点到球心的距离始终保持一致，不存在平面投影带来的形变误差，这也是直齿锥齿轮、弧齿锥齿轮采用球面渐开线作为齿廓基准的核心原因——能保证相交轴传动过程中齿面的瞬时传动比恒定，避免啮合冲击带来的振动、噪声与齿面磨损问题。

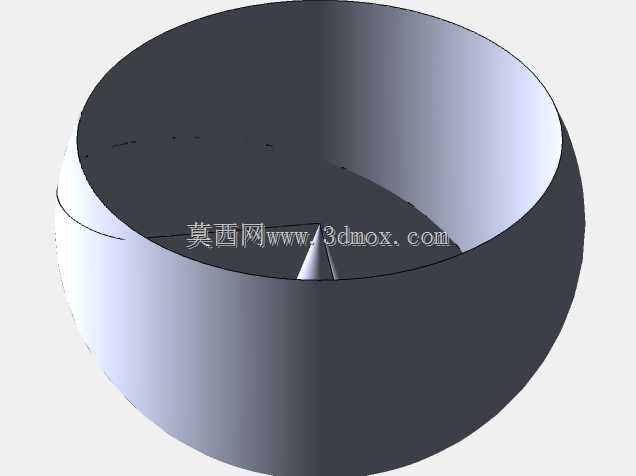

　　从结构设计逻辑来看，搭建这个球面渐开线三维模型时，首先要确定基准球面的半径参数，这个参数直接对应锥齿轮的节锥距，是整个设计的核心安装边界：在实际锥齿轮装配场景中，两个配对锥齿轮的节锥顶点必须完全重合，所有齿面的球面渐开线轨迹都要以这个公共顶点为球心生成，一旦球心偏移超过0.02mm，就会出现齿面接触区偏移、单侧齿面过载的问题，严重时甚至会出现打齿故障。建模过程中不能直接用平面草图投影到球面的方式生成曲线，因为平面投影会导致曲线各点到球心的距离出现偏差，必须采用参数化驱动的方式：先建立基圆锥的几何特征，确定基锥角的数值——基锥角和节锥角、压力角直接相关，是保证齿廓压力角符合设计要求的核心参数，之后通过球面纯滚动的运动约束，逐点生成渐开线的空间点位，再通过样条曲线拟合得到连续光滑的球面渐开线，之后通过环形阵列、曲面加厚等操作就能得到完整的锥齿轮齿面特征。

　　这类几何特征的应用场景并不局限于齿轮传动领域，在球面分度机构、卫星天线随动机构、医疗骨科植入物的球面配合面设计中也有广泛应用。比如骨科人工髋关节的球面配合副，其表面的微结构纹理就会用到球面渐开线的轨迹设计，用来保证关节活动时的润滑膜均匀分布，降低配合面的摩擦系数，提升植入物的使用寿命；在球面分度转台的设计中，基于球面渐开线设计的分度卡爪能实现更高的分度精度，因为球面轨迹的定位接触是面接触，相比平面定位的线接触方式，接触刚度提升40%以上，重负载下的定位精度保持性更好。

　　从安装边界的角度来说，基于球面渐开线生成的所有传动部件，其装配基准都必须对齐球心位置，设计过程中需要预留足够的调整间隙，避免加工误差导致的装配卡滞。比如在汽车差速器的锥齿轮装配中，就需要通过调整垫片的厚度来保证两个半轴齿轮的节锥顶点与差速器壳的基准点重合，确保球面渐开线齿面的正确啮合，调整量一般控制在0.1mm到0.3mm之间，既能补偿壳体、齿轮的加工形位公差，又不会因为间隙过大导致传动冲击。另外在建模过程中要注意球面渐开线的起始点位置，起始点对应齿面的齿根位置，其曲率半径直接决定了齿根的弯曲强度，设计时需要根据传动负载的大小，对起始点位置做适当的圆角过渡，避免应力集中导致的齿根断裂问题，一般圆角半径取模数的0.2到0.3倍，就能在不影响啮合精度的前提下，将齿根弯曲疲劳强度提升25%左右。

　　很多工程师在做锥齿轮三维建模时，会直接调用软件自带的齿轮生成插件，往往忽略了球面渐开线的参数校验，导致生成的齿面和实际加工出来的零件存在偏差，在做运动仿真时出现啮合干涉、传动比波动的问题。实际上在完成球面渐开线的建模后，需要做两项核心校验：一是测量曲线上所有点到球心的距离偏差，偏差值要控制在0.001mm以内，保证曲线完全依附于基准球面；二是做啮合仿真校验，检查两个配对齿面的接触线是否沿齿长方向连续分布，接触区的位置要控制在齿面中部，避免出现边缘接触的问题。只有把球面渐开线的几何特征做准确，后续生成的锥齿轮、球面机构零件才能满足实际工程的使用要求，避免出现设计与加工脱节的问题。
