木质框架式简易人力传动跑步器械结构

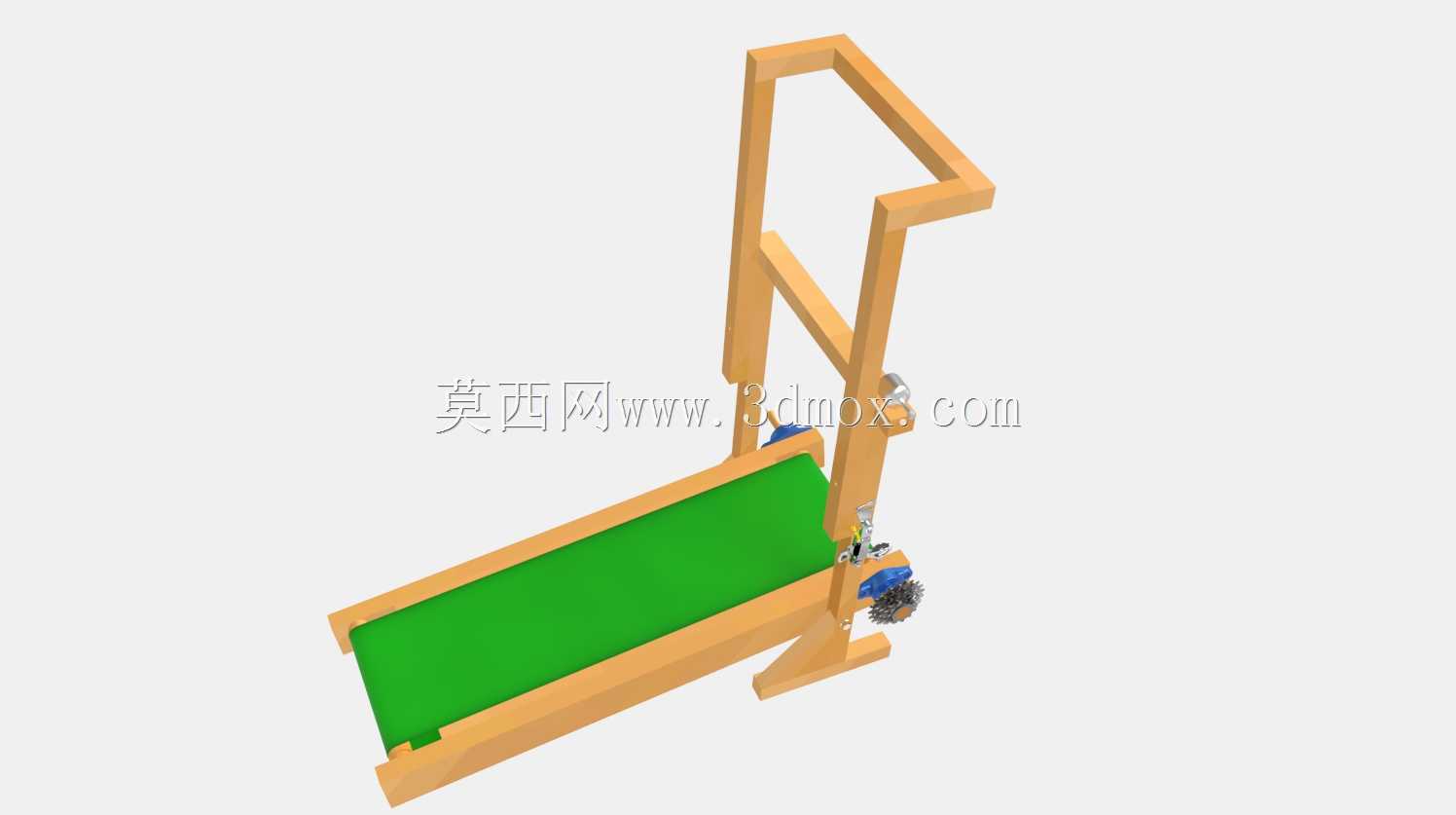

　　这款人力驱动的跑步器械采用全木质框架作为主体承载结构，整体框架以矩形截面实木杆件拼接而成，主支撑立柱采用垂直布置的两根长实木杆件，承担整机的竖向载荷与侧向稳定性，横向连接杆件通过榫卯配合简易金属紧固件完成连接，无需复杂焊接工序，适合小批量手工制作场景，常见于家庭简易健身、户外拓展营地、民俗体验类健身区域的配套器械，无需外接电源即可使用，适配无供电条件的户外场地使用需求。

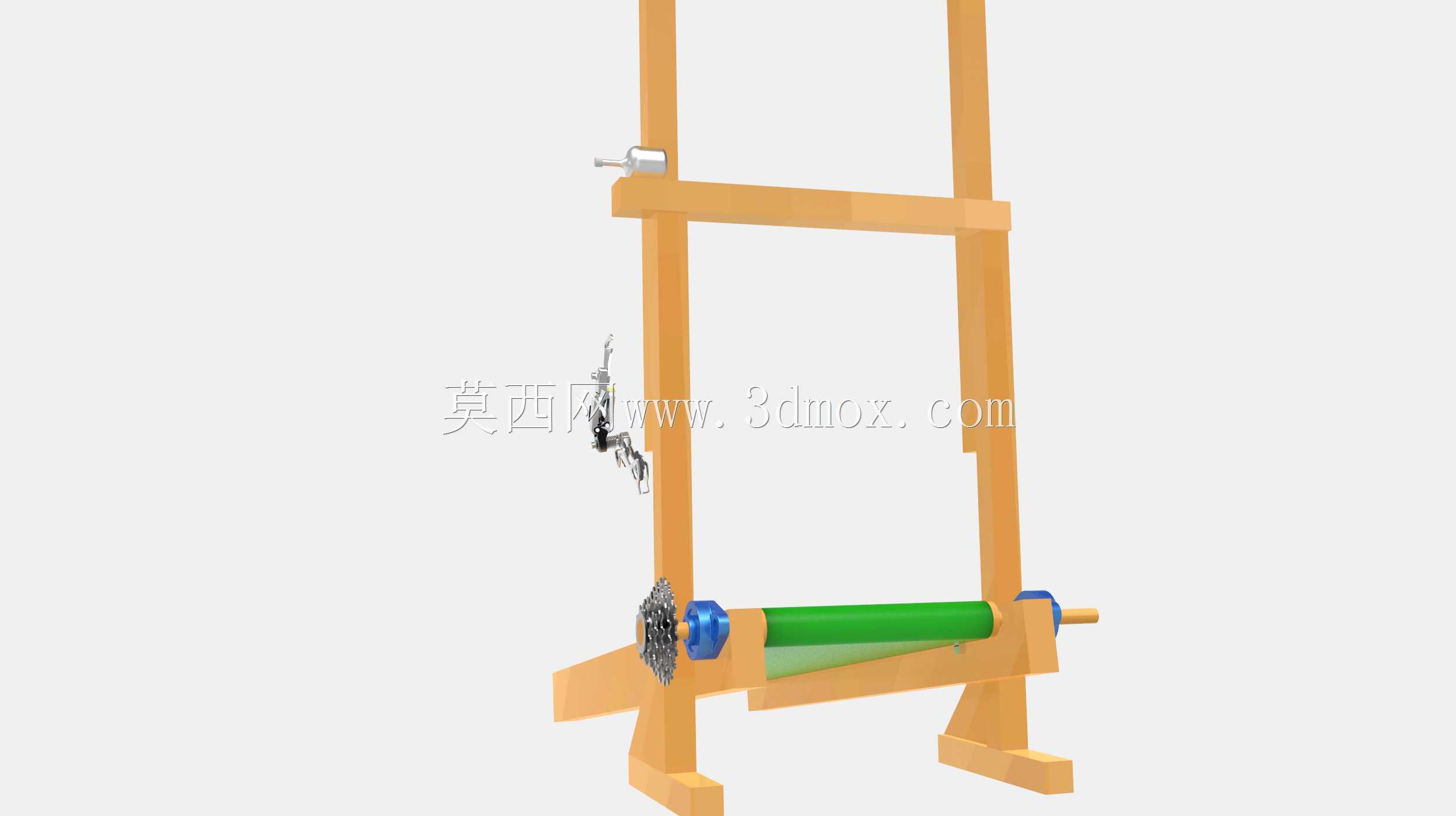

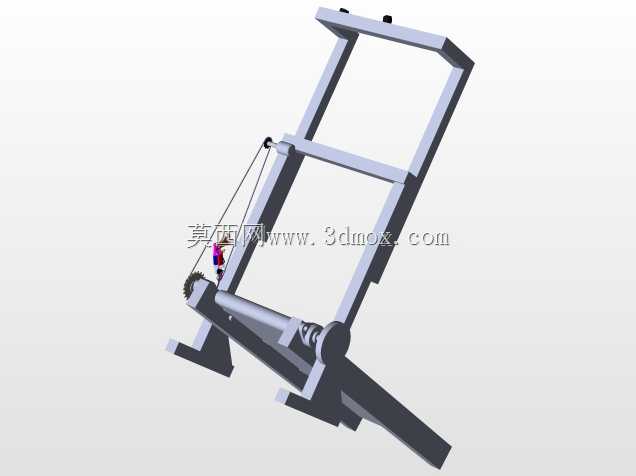

　　从功能实现逻辑来看，该器械通过跑辊的转动配合阻尼结构实现跑步运动的模拟，核心传动部件采用链传动结构，跑辊两端通过蓝色轴套类零件固定在木质支架的下部安装位，跑辊表面包裹绿色防滑层，增大跑步时接触面的摩擦力，避免运动过程中出现打滑问题。传动侧的链轮结构直接与跑辊轴端连接，通过金属链条将跑辊的转动传递至阻尼调节结构，使用者在跑辊上跑动时带动跑辊转动，链条传动过程中带动阻尼部件产生运动阻力，模拟真实跑步时的地面反馈感，上部横向杆件上设置的金属调节旋钮可用于调整阻尼大小，适配不同运动强度的使用需求，旋钮采用螺纹进给结构，旋转时可改变阻尼部件的压紧程度，实现阻力的无级调节。

　　设计过程中优先考虑了结构的易加工性与维护便捷性，所有木质杆件均采用标准矩形截面型材，无需复杂的曲面加工，普通木工设备即可完成所有结构件的裁切与打孔，金属零部件均采用标准件，链轮、链条、紧固件均可直接从五金渠道采购，无需定制特殊零件，大幅降低制作成本。整机的安装边界控制在较小范围内，整体占地长度约1.2米，宽度约0.6米，高度约1.5米，无需大面积安装空间，放置在平整地面即可使用，底部支撑脚采用加宽的木质垫块，增大与地面的接触面积，提升使用过程中的稳定性，避免跑动时整机出现侧翻或移位问题。

　　结构细节上，框架的连接节点处均做了圆角处理，避免尖锐棱角对使用者造成磕碰伤害，跑辊与支架的连接位置预留了足够的转动间隙，避免木质支架因温湿度变形出现卡滞问题，传动链条外侧未设置全封闭护罩，一方面简化结构降低重量，另一方面也方便日常对链条进行润滑维护，适合非专业商用场景下的低频次使用需求。上部的横向杆件除了承担框架的结构加强作用外，还可作为使用者的辅助扶手，跑动时可手扶杆件保持身体平衡，适配平衡能力较弱的初次使用者。

　　从实际使用场景出发，这类简易结构的跑步器械区别于商用电动跑步机，没有复杂的电控系统与电机部件，故障率极低，日常仅需对传动链条定期涂抹润滑脂、检查木质框架的连接紧固件是否松动即可完成维护，适合放置在乡村健身点、民宿休闲区、青少年研学实践基地等场景，既可以作为健身器械使用，也可以作为手工机械结构的教学展示载体，直观展示链传动、阻力调节的基本机械原理，让使用者直观了解人力驱动器械的动力传递逻辑。在结构强度校核层面，木质框架的杆件截面尺寸经过匹配设计，可承载常规成年使用者的体重载荷，竖向立柱的长细比控制在合理范围内，避免出现受压失稳问题，横向连接杆件的间距设置兼顾了结构刚度与扶手的使用高度，扶手位置距离跑辊上表面的高度约1.1米，符合多数人站立时手扶的舒适高度范围。
