枪械战术附件T1瞄准镜安装底座结构

　　这款安装底座主要应用于轻武器战术附件拓展场景，作为T1类微型红点瞄准镜与枪械上机匣导轨之间的衔接载体，承担瞄准镜的定位、锁紧与载荷传递作用，在实弹射击、战术模拟训练、装备教具研发等场景中均有广泛使用。从实际使用需求出发，该底座的设计首先要满足重复装夹的定位精度要求，避免每次拆装瞄准镜后出现弹道归零偏移，同时要在保证结构强度的前提下尽可能压缩整体高度，降低瞄准线与枪管轴线的高度差，减少射击时的瞄准修正量。

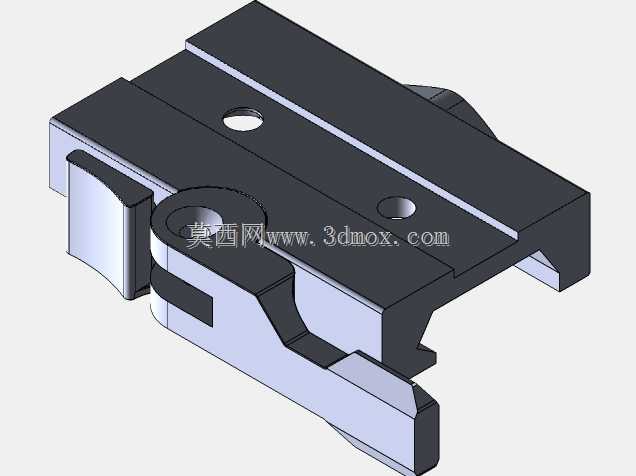

　　从结构设计思路来看，底座主体采用分体式卡合结构，上部设置两条平行的定位凸台，与瞄准镜底部的安装槽精准配合，凸台上预留两个沉头安装孔，用于穿设锁紧螺钉将瞄准镜与底座刚性连接，沉孔设计可保证螺钉头部完全埋入底座平面，不会出现突出结构干涉瞄准镜的安装贴合面。底座下部为与枪械皮卡汀尼导轨适配的锁紧结构，一侧设置弹性卡爪与扳动式锁紧件，无需额外工具即可快速完成底座在导轨上的装拆，锁紧后卡爪可完全咬合导轨的定位凹槽，在连续后坐力冲击下不会出现横向窜动或纵向位移。

　　在外形尺寸与安装边界的把控上，底座整体采用紧凑化设计，长度控制在适配标准T1瞄准镜安装孔距的范围内，宽度不超出瞄准镜本体的外轮廓，避免突出部分勾挂携行装具。底座的安装高度经过匹配计算，在保证下部锁紧结构有足够操作空间的前提下，将瞄准镜光轴高度控制在适配机械瞄具同轴的区间，方便射手在主瞄准镜故障时快速切换机械瞄具应急使用。底座的边角位置全部做了圆角钝化处理，既避免锐边在操作时划伤射手，也能减少携行过程中对装具的磨损。

　　从功能特性层面，该底座除了基础的安装固定作用，还预留了附件拓展的接口余量，可在侧方加装小型战术灯、激光指示器等微型附件，无需额外更换导轨座即可实现多附件的集成安装。底座的配合面均做了平面度管控，安装贴合面的平面度公差控制在0.02mm以内，保证瞄准镜安装后不会出现倾斜导致的瞄准点偏移。锁紧结构的弹性件采用耐疲劳设计，经过上千次反复装拆后仍能保持足够的锁紧力，不会出现松动失效的问题。在模拟训练场景中，该底座可直接搭配模拟训练用枪械教具使用，通过游标卡尺即可完成各部位尺寸的测量校验，也可作为其他同规格战术附件安装底座的设计参考基准，匹配不同套件的安装尺寸、高度参数，快速完成适配结构的改型设计。

　　在结构细节处理上，底座的导轨卡合面做了防滑纹理处理，增大与导轨接触面的摩擦力，进一步提升锁紧后的抗冲击能力。上部的安装凸台与底座主体采用一体化加工成型，减少拼接结构带来的装配误差，整体刚性更优，能承受大口径枪械连续射击时的后坐冲击，不会出现结构变形导致的瞄准精度下降。底座的壁厚设计经过受力仿真优化，在受力集中的锁紧转轴位置做了局部加厚处理，非受力区域做了适当的减重挖槽，在保证整体强度满足使用要求的前提下，尽可能降低底座自重，减少对枪械整体配重的影响，避免加装后导致枪械前端过重影响握持手感。
