大流量泵用涡轮风扇叶轮结构设计

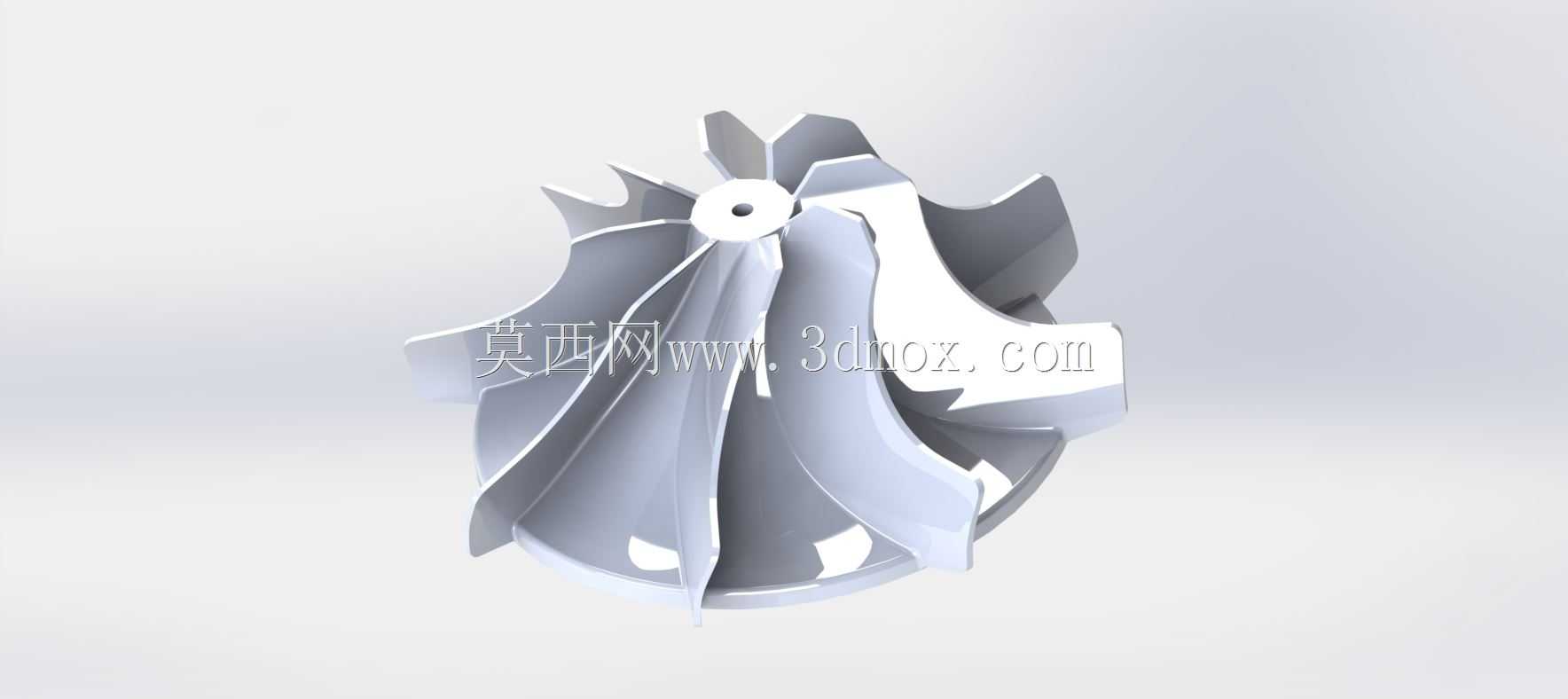

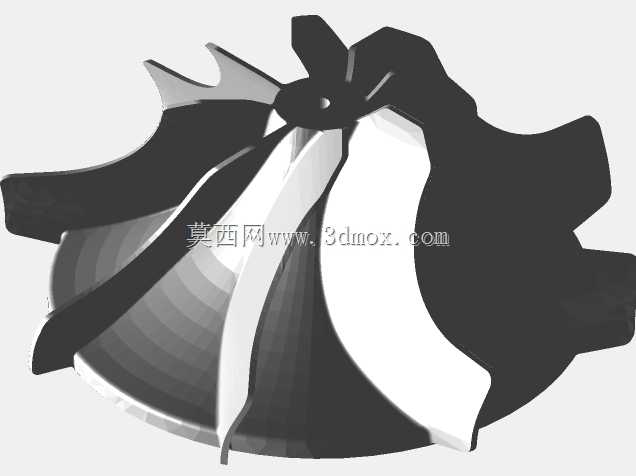

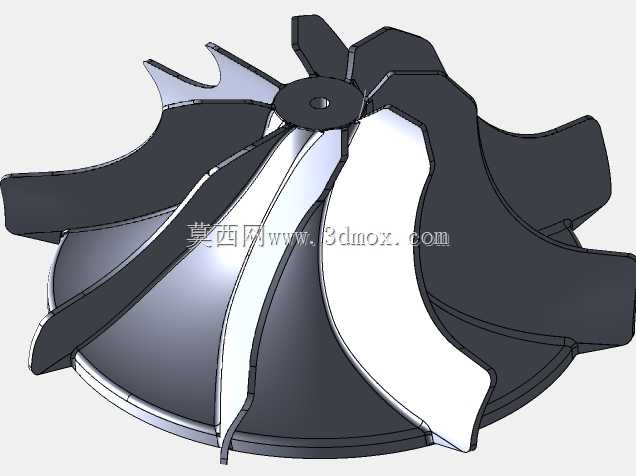

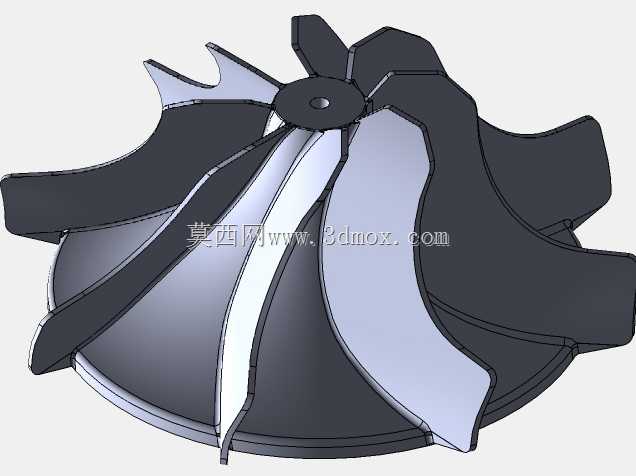

在流体输送类设备的核心动部件设计中，涡轮风扇叶片的型线直接决定泵体的工作效率与运行稳定性，这类部件常见于需要兼顾流体推送效率与结构紧凑性的大流量泵组中，多用于民用供水、小型工业流体循环、室外给排水配套等场景，承担着将旋转机械能转化为流体动压能的核心作用。从实际安装适配角度看，该叶轮整体外轮廓尺寸控制在50mm直径、20mm轴向厚度范围内，中心轴孔适配1.5mm直径的传动轴，安装时无需额外扩孔或加装轴套，可直接与对应规格的微型泵轴配合，通过轴端锁紧结构即可完成固定，轴向安装空间预留22mm即可满足装配需求，不会与泵腔内壁发生运动干涉。设计过程中优先考虑了流体在叶轮流道内的流动平顺性，叶片采用大曲率扭曲型面，从轮毂处的小安装角逐步过渡到轮缘处的大安装角，避免流体在流道内产生局部涡流与流动分离，降低运行过程中的水力损失，同时兼顾高转速下的结构强度，叶片根部与轮毂采用大圆角过渡，减少应力集中风险，避免长期交变载荷下出现叶片断裂问题。叶片数量经过流场仿真验证，在保证流道过流面积充足的前提下，平衡了单叶片受力与整体推送效率，轮缘处的型线与泵腔内壁的间隙控制在合理范围，既避免间隙过大造成流体回流损失，也防止加工或装配误差导致叶片与泵腔刮擦。这类叶轮在实际运行中，可在较低的轴功率输入下实现较高的流体输出流量，适配的泵组多用于小口径管路的流体增压输送，室外工况下也能稳定运行，叶片表面的光滑型线设计减少了流体中的杂质附着概率，降低日常维护的清理频次。从建模逻辑上看，先通过轮毂基体的旋转特征构建基础安装结构，再通过曲面放样生成单张叶片的扭曲型面，阵列后完成整体布尔合并，所有过渡圆角均按照实际加工工艺要求设置，既满足3D打印或精密铸造的成型要求，也能直接导入仿真软件进行流场与结构强度校核，为后续的样机试制与性能测试提供准确的数字模型基础。
