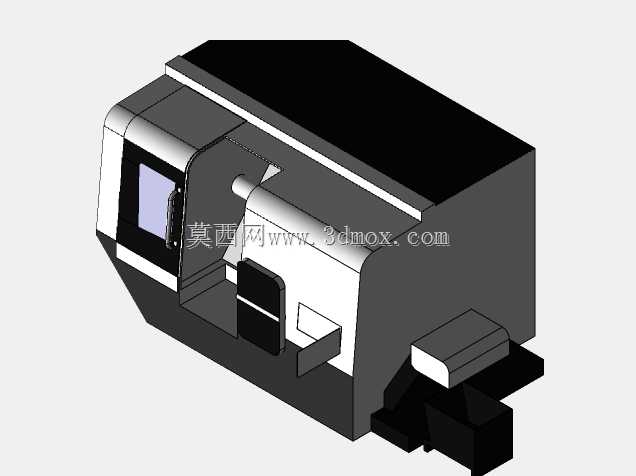

DMG NZX2000-i800机床外壳结构设计

　　在精密数控加工车间的产线布局规划中，机床外壳的三维结构设计往往是容易被忽略却直接影响现场安装适配、操作安全与运维效率的关键环节，本次呈现的DMG NZX2000-i800机床外壳三维结构，完全围绕该型号高精度车铣复合加工中心的实际运行需求搭建，所有曲面、安装位、操作开口的尺寸边界都严格匹配设备本体的装配公差要求。从实际应用场景来看，这类高精度复合加工设备多用于航空航天复杂结构件、汽车动力系统精密零件、高端液压元件的多工序一体化加工，车间现场往往会将多台同类型设备排布成柔性加工单元，外壳的外形尺寸直接决定了产线的通道预留、管线排布空间、操作工位的安全距离，建模过程中对外壳的整体外轮廓做了精准的尺寸还原，

　　设备正面的操作窗口倾斜角度完全匹配操作人员站立作业的视线高度，避免长期操作时的视觉疲劳，窗口周边的密封槽结构预留了观察窗玻璃与密封条的安装余量，能够有效阻挡加工过程中切削液飞溅、金属切屑向外溅射，同时隔绝部分加工噪音，改善车间作业环境。从设计思路上，整个外壳采用分块式钣金拼接结构，左侧的电气舱检修门预留了足够的开合空间，开门后不会与周边的管线桥架、相邻设备产生干涉，运维人员可以直接接触到设备的电气控制模块、驱动单元，不需要额外拆除大面积壳体，大幅缩短日常检修的停机时间；顶部的盖板做了微倾斜的导水设计，车间日常清洁、设备冷却系统意外渗漏的液体可以顺着斜面流到设备后侧的集液槽，不会在顶部积留渗入设备内部造成电气故障；

　　右侧的排屑口对接结构完全匹配设备内置排屑器的出口位置，外壳对应位置做了加强翻边，长期承受切屑冲刷也不会出现钣金变形。外壳下部的安装支座结构，预留了与设备底座调平螺栓对应的避让孔，现场安装时不需要对外壳做二次切割修改，直接套入设备本体后通过侧边的快拆紧固件即可完成固定，后期设备移位、大修时可以快速拆解外壳，不会出现钣金件焊死无法拆卸的问题。操作面板的安装位做了内凹式设计，既能够避免车间周转工件、搬运工装时碰撞损坏操作面板，又预留了面板走线的内部线槽空间，所有线缆都隐藏在壳体内部，不会外露被切屑刮破、被切削液腐蚀。外壳后侧的管线开口做了带橡胶护圈的结构设计，设备的电源线、冷却水管、压缩空气管从开口穿入时，

　　护圈可以保护管线外皮层不被钣金锐边割破，同时开口尺寸预留了管线接头的穿过空间，现场布线时不需要先拆接头再穿线，大幅提升安装效率。从结构强度设计来看，外壳的所有拼接折边都做了双层折弯加强，大面的钣金背面预留了加强筋的安装位，设备高速运行产生振动时，外壳不会出现共振异响，长期使用也不会出现钣金变形导致的密封失效问题；观察窗周边的框架做了加厚处理，能够承受加工过程中意外飞出的细小切屑冲击，避免玻璃碎裂造成安全事故。整个外壳的色彩分区也完全匹配工业设备的安全标识规范，操作区域周边的壳体采用浅色调提升局部照明亮度，电气舱门、危险区域的壳体采用深色调做视觉区分，提醒运维人员注意内部高压、运动部件风险。在产线布局阶段，借助这个精准的外壳三维模型，工艺规划人员可以直接完成车间的设备排布模拟，核对设备与周边物料架、机械手、输送线的安全距离，提前规划好操作人员的走动通道、工件吊装的作业空间，避免设备到场安装时才发现空间不足需要重新调整产线布局的问题；对于设备运维、改造场景，这个模型也可以作为外壳备件加工、安全防护改造的精准参考，不需要反复到现场测量实物尺寸，就能完成替换钣金件的下料、折弯、开孔加工，大幅缩短备件制作周期。
