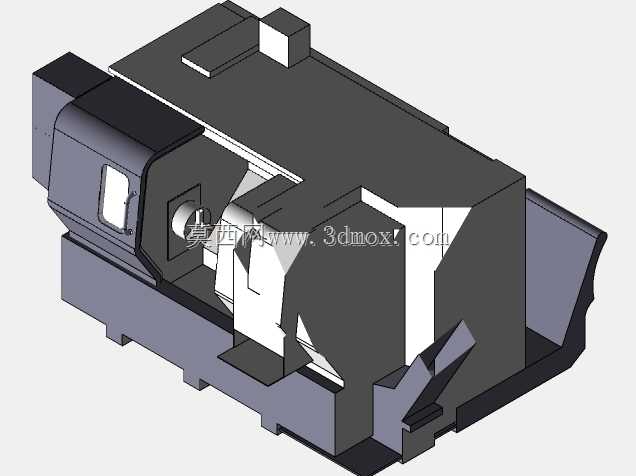

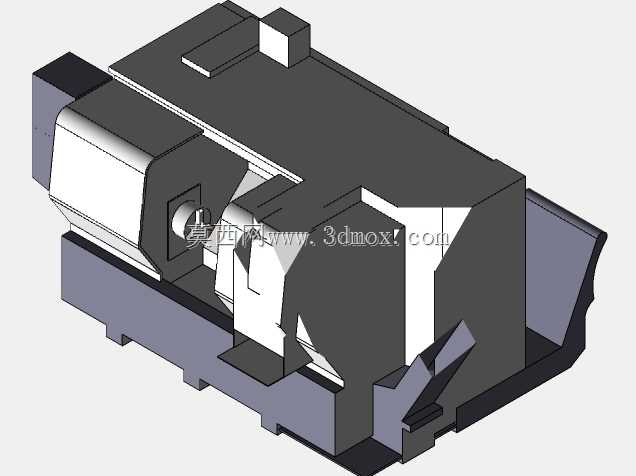

哈斯ST-20数控车削加工中心外观结构

　　在中小规格金属零件批量加工场景里，斜床身数控车床一直是盘类、轴类零件高效加工的核心设备，哈斯ST-20的三维结构还原，完全贴合车间实际部署的设备真实形态，没有做多余的艺术化修饰，所有外覆盖件、操作舱门、排屑结构、主轴侧防护的位置关系都和现场实物一致，做车间布局仿真、产线规划的时候可以直接调用，不用再反复核对设备的干涉边界。从结构设计逻辑来看，这款设备采用整体式斜床身底座，床身倾斜角度经过刚性验证，既方便铁屑顺着斜面滑落至排屑器，也能缩短刀具到主轴的悬伸距离，提升重切削时的结构稳定性，三维模型里完整保留了底座的安装地脚位置、床身侧面的管线排布空间、操作侧的舱门开合轨迹边界，在做厂房布局的时候，可以直接根据模型轮廓预留操作空间、

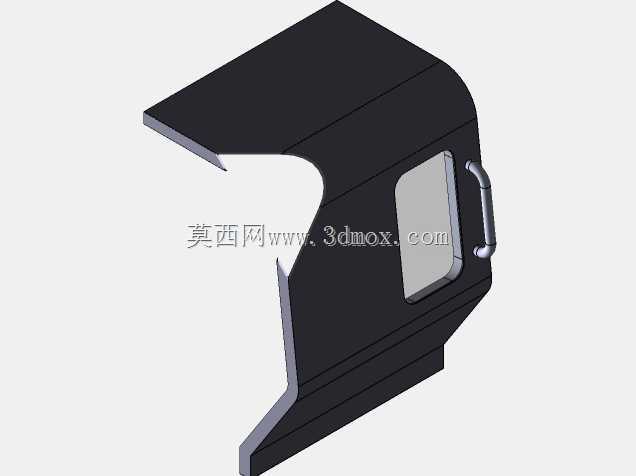

　　维护通道，不用再额外查找设备的安装尺寸手册。设备的主轴箱部分位于床身左侧，外防护做了圆弧过渡处理，既避免尖锐棱角带来的操作安全隐患，也能减少切削液飞溅时的残留死角，模型里的操作舱门采用侧滑式结构，开合轨迹完全贴合实物，舱门上的观察窗位置、门把手高度都和真实设备一致，在做人机工程仿真的时候，可以直接验证操作人员上下料、观察加工状态的视野是否合理，操作动作是否存在干涉。刀塔部分位于床身中部的滑移基座上，模型还原了刀塔的安装位置、X轴和Z轴的行程覆盖范围，在做加工工艺仿真的时候，可以根据模型的行程边界判断零件的最大加工直径、最大加工长度是否在设备能力范围内，避免工艺方案超出设备行程导致的撞机风险。设备尾部的电控柜、液压站集成在床身右后侧，

　　外覆盖件做了一体式封装，模型里保留了电控柜的散热格栅位置、液压站的检修门开口边界，在做设备维护通道规划的时候，可以根据这些结构预留足够的检修空间，方便后期更换滤芯、检修电路、补充液压油。排屑结构位于床身斜下方，模型还原了排屑器的安装接口位置，在做车间切削液集中处理、铁屑输送系统对接的时候，可以直接匹配接口高度，不用反复现场测量。从安装边界来看，这款设备的整体占地轮廓方正，没有外凸的易干涉结构，左侧主轴侧预留了卡盘拆装的空间，右侧电控柜侧预留了接线、检修的空间，操作侧的舱门完全打开后不会超出设备底座的前方边界太多，适合紧凑布局的机加工车间使用，在多台设备成排布置的时候，可以根据模型的轮廓准确计算设备间距，保证操作人员通行、工件转运、

　　设备维护的空间都足够。模型的外覆盖件分件完全和实物一致，钣金件的折弯角度、拼接缝隙都做了还原，在做设备外观改型、防护结构优化设计的时候，可以直接在现有模型基础上修改，不用从零开始搭建基础结构，能大幅缩短设计周期。对于刚接触数控设备选型的结构工程师来说，这个模型可以直观展示斜床身数控车床的典型结构布局，理解床身倾斜角度、刀塔位置、主轴位置、操作位之间的空间关系，比看二维的设备样本图更有空间感知，能快速建立起这类设备的结构认知，在后续做产线设计、设备选型的时候能更准确判断设备的适配性。
