重型管料夹持用手动台虎钳结构设计

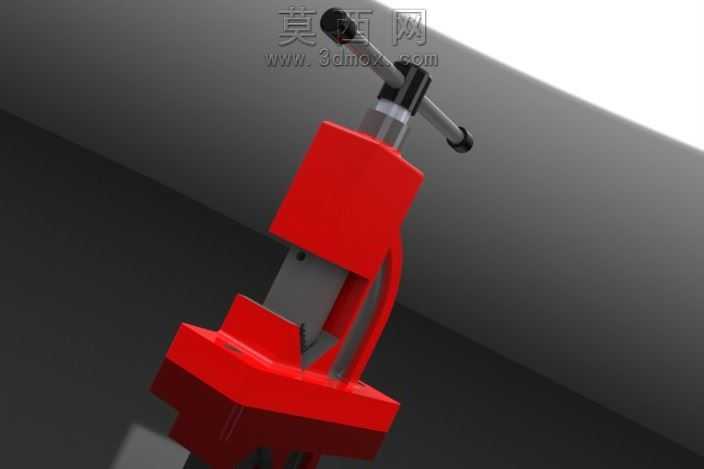

本作品为针对管状工件夹持作业设计的手动台虎钳三维模型，整体建模过程严格遵循机械工装的实际加工装配逻辑，先完成核心功能部件的参数化绘制，再逐步搭建辅助支撑与操作结构。模型主体采用模块化建模思路，将固定钳身、活动钳身、夹紧丝杠、操作手柄、V型钳口垫块等部件分别独立建模，各部件间的装配约束完全匹配实际机械结构的运动关系，丝杠与活动钳身的螺旋副配合精度经过参数校验，可实现活动钳身的平稳直线进给，满足不同管径管材的夹持行程需求。材质渲染阶段，针对钳身主体的铸钢材质，调整了金属粗糙度、漫反射参数，还原出工业铸件厚重的哑光金属质感；操作手柄的握持部分采用黑色防滑橡胶材质，添加细微的颗粒纹理提升真实感；丝杠传动部位做了金属抛光质感处理，区分出传动件与结构件的材质差异；V型钳口的夹持面特意做了细微的防滑齿纹理建模，还原实际工装的防滑夹持设计。结构设计上，采用下置式固定钳座搭配上悬式活动压块的布局，区别于普通平口虎钳的平行钳口，上下夹持面均设计为适配圆管的V型定位结构，可保证不同直径的管状工件在夹持时自动对中，避免装夹偏移；操作手柄采用加长力臂设计，可在手动操作时获得更大的夹紧力矩，保证管材夹持的稳定性，钳身侧面设置的加强筋结构，在不增加整体重量的前提下提升了钳身的结构刚性，避免大夹紧力下出现钳身形变。整体模型的装配间隙经过合理设置，既还原了实际机械产品的装配公差，也保证了模型在三维软件中可实现开合动作的运动仿真，所有结构细节均参考工业级手动管钳的实际设计标准，无冗余结构，各部件的尺寸比例符合人机操作的合理范围，可直接用于工装设计参考、机械教学演示或相关产品的二次开发设计。
