五英寸软闭合阻尼抽屉滑轨三维建模

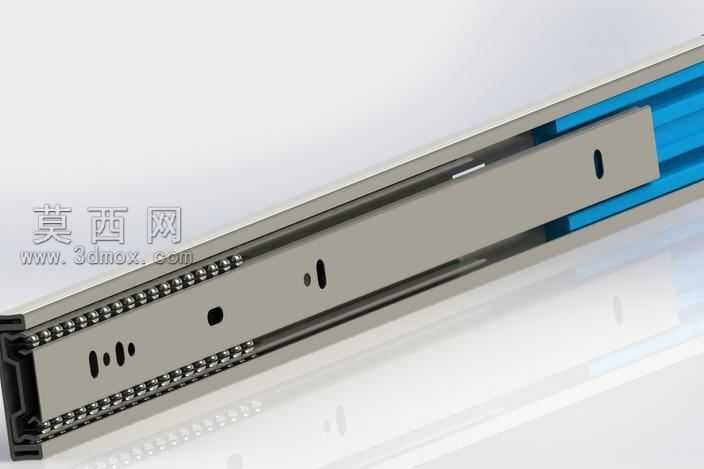

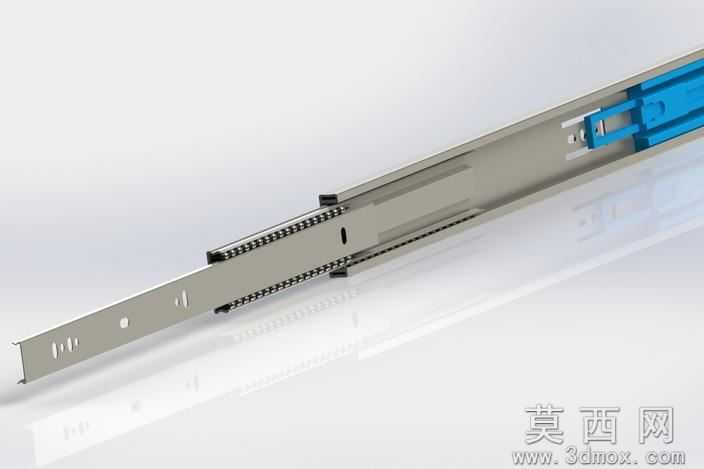

本作品为五英寸规格软闭合抽屉滑轨的三维参数化建模成果，建模过程严格参照实物测绘尺寸完成，首先通过三维建模软件搭建滑轨的三段式嵌套基础结构，分别对应外轨、中轨、内轨三个核心滑动组件，每一段轨道的壁厚、安装孔位间距、卡槽尺寸均按照行业通用五金件公差标准设定，确保模型可直接对接生产开模的尺寸校验需求。材质渲染阶段针对不同部件做了区分处理：轨道主体采用冷轧钢材质参数，调整金属粗糙度至1.2，反射强度设置为0.3，还原哑光镀锌钢材的真实质感；内部滚珠组件采用轴承钢材质，调高镜面反射参数至0.8，凸显精密五金件的光洁度；侧边阻尼缓冲模块采用工程塑料材质，添加细微的磨砂纹理贴图，还原软关闭结构的塑胶部件外观。结构设计上完整还原了软闭合滑轨的核心功能逻辑：内置的阻尼保险杆与滚珠轴承组做了装配约束模拟，可实现滑动过程的运动仿真，当抽屉推进至末端行程时，阻尼组件会自动触发缓冲机制，带动滑轨匀速缓慢闭合，避免抽屉碰撞产生噪音与结构损伤。滚珠排列按照真实产品的保持架间距做了阵列排布，每一颗滚珠与轨道接触面都设置了合理的间隙参数，既还原滑动时的顺畅阻尼感，也保证模型装配不存在干涉问题。建模过程中对安装孔位做了标准化处理，适配常规橱柜、家具的抽屉侧板安装尺寸，预留的螺丝孔位深度、孔径均符合家具五金的安装规范，同时对滑轨的边缘做了圆角倒角处理，还原真实五金件的冲压工艺细节，避免锐边结构带来的安全隐患。整体模型经过装配干涉检查，所有部件的运动行程均符合五英寸滑轨的伸缩参数，渲染输出的效果图清晰展现了滑轨的内部结构与材质质感，可用于家具产品的方案展示、五金配件的选型演示以及生产前的结构校验工作。
