微型USB连接器接口SolidWorks三维结构模型

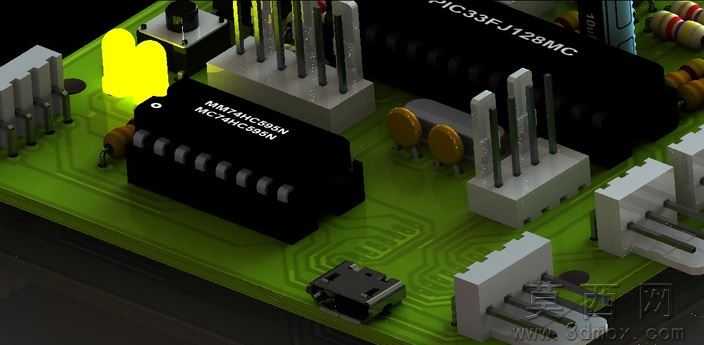

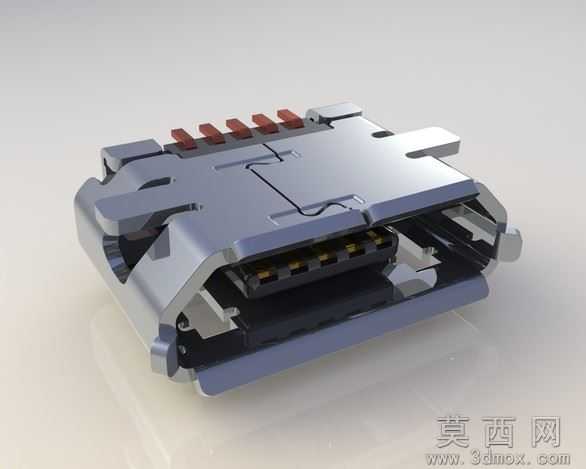

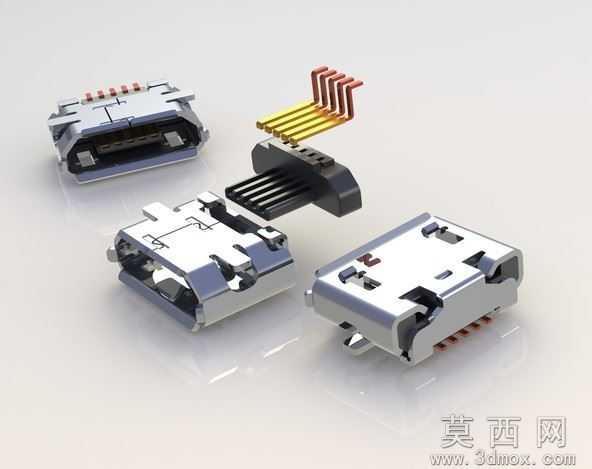

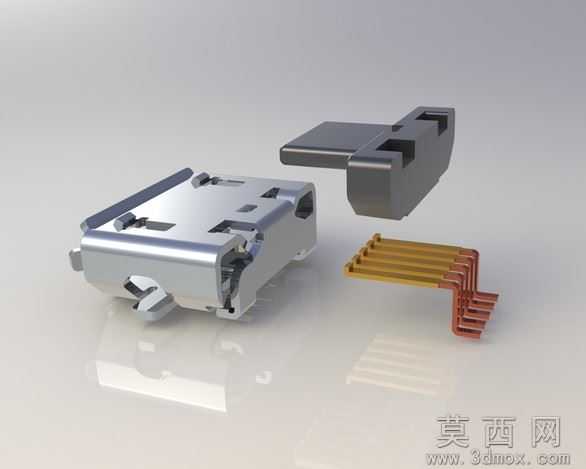

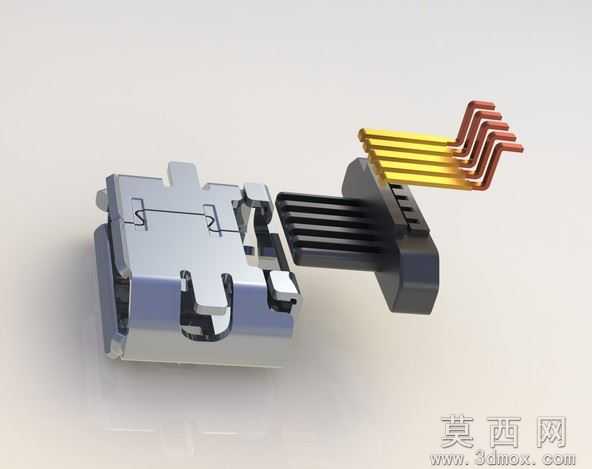

本模型为微型USB连接器的完整三维结构设计，建模全程基于SolidWorks2011平台完成，整体建模流程遵循电子接插件的正向设计逻辑：首先根据微型USB的通用行业规范绘制公头、母座的基准草图，通过拉伸、切除、扫描等基础特征完成金属外壳、绝缘基座、接触端子的主体轮廓搭建，再针对端子的折弯结构、外壳的卡扣定位特征、焊盘的引脚布局进行精细化特征编辑，对装配间隙做0.02mm的公差预留，确保公母头对插时的结构干涉校验完全符合实际装配要求。参数设计层面严格遵循Micro USB的通用接口标准，母座外壳宽度设定为7.5mm、厚度2.5mm，接触端子共设置5Pin，每根端子宽度0.3mm、端子间距0.65mm，公头插舌的插拔行程设计为1.8mm，外壳两侧的固定脚长度1.2mm，完全匹配SMT贴片焊接的工艺要求，所有参数均可直接编辑调整，方便适配不同PCB板的安装需求。渲染材质部分针对不同零件做了精准的材质匹配：金属屏蔽外壳采用镀镍不锈钢材质，调整金属粗糙度为0.15、反射强度0.8，还原金属外壳的哑光磨砂金属质感；接触端子采用镀金铜合金材质，设置高反射低粗糙度参数，模拟金层的光亮金属效果；内部绝缘基座采用耐高温LCP塑胶材质，添加轻微的颗粒质感参数，还原塑胶件的哑光注塑表面效果，整体渲染光影柔和，清晰展现各零件的装配层次与结构细节。结构原理上完整还原了微型USB的机械锁定与电气连接逻辑：母座外壳两侧的弹性卡扣与公头外壳的凹槽配合，实现插拔时的机械固定，避免使用过程中接口松脱；内部5Pin端子分别对应电源、数据正负、ID识别与接地引脚，公头插舌插入母座时端子弹性接触臂产生微小形变，保证电气连接的接触可靠性，模型完整拆分了外壳、绝缘胶芯、接触端子、固定焊脚等所有独立零件，可清晰查看内部的装配关系。软件兼容层面，模型除原生SolidWorks2011格式外，还导出了STEP、IGES通用中间格式，可直接导入UG、Pro/E、Catia等主流三维设计软件打开编辑，同时附带STL格式文件，可直接用于3D打印手板验证，所有格式均保留完整的装配层级与零件特征，不会出现零件缺失、面破损等问题。研发教学应用方面，该模型可作为消费电子接口设计的参考案例，帮助电子结构工程师理解微型USB的结构设计要点与公差配合要求，也可作为职业院校机械设计、电子工艺相关专业的三维建模教学实例，用于讲解钣金类零件建模、塑胶件结构设计、装配体干涉检查等实操技能，同时也可用于数码产品维修教学的结构演示，帮助学习者直观理解接口内部的构造与常见故障点。
