立式加工中心主轴头安装座结构设计

　　在立式数控加工中心的主轴单元布局中，主轴头安装座是连接主轴箱体与Z向滑枕的核心承载构件，其结构刚性直接决定了主轴高速切削时的振动抑制能力与加工精度保持性。日常车间里做钢件粗铣、铝合金精镗工序时，经常能遇到因主轴座刚性不足导致的振纹、让刀问题，很多时候不是主轴本身的轴承预紧不够，而是安装座的结构设计没有兼顾承载与安装空间的边界要求。

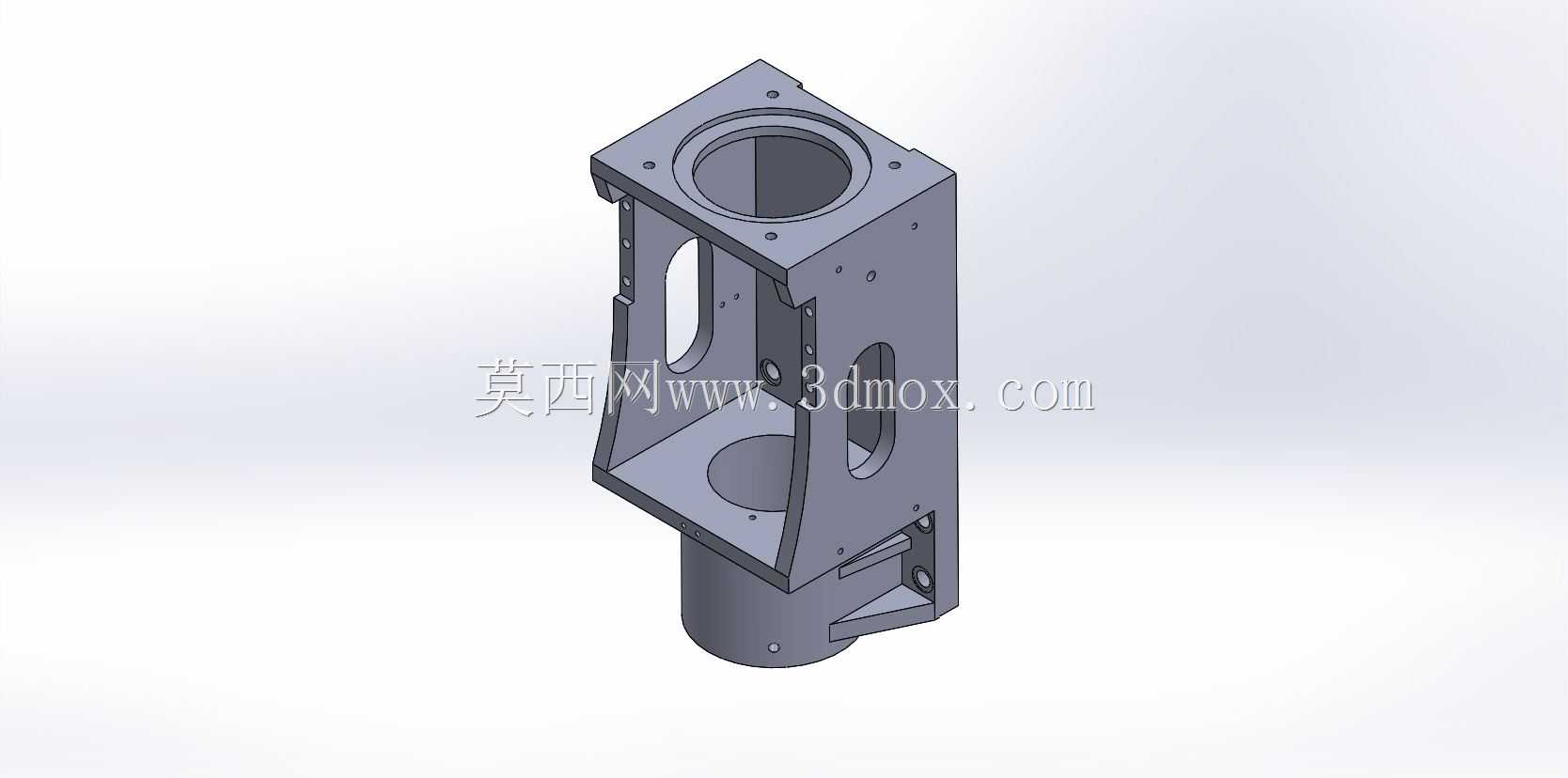

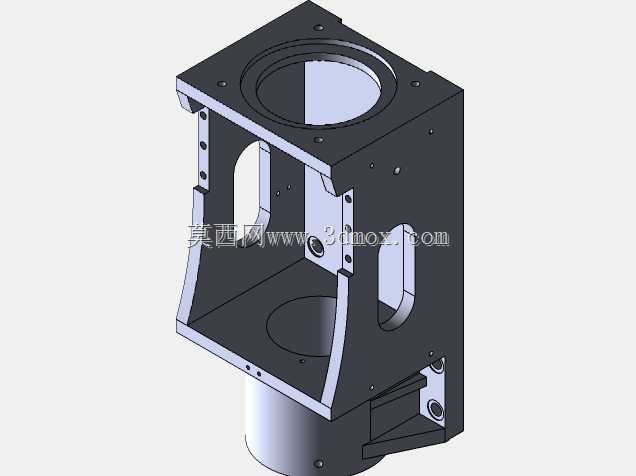

　　从实际装配场景来看，这个构件的上部采用方形法兰端面设计，端面上均匀分布的沉头安装孔，是用来和Z轴滑枕的下端面做刚性锁附的，法兰面的平面度要求控制在0.02mm以内，才能保证装配后主轴轴线与Z轴进给方向的平行度不超差，避免镗孔时出现锥度误差。构件主体采用框式镂空结构，两侧开出的长条形观察与操作窗口，一方面是为了减轻整体构件的自重，降低Z轴伺服电机的负载惯量，提升Z轴快移的响应速度；另一方面也方便日常维护时调整主轴的拉钉夹紧机构、检查主轴冷却管路的接头密封情况，不用整体拆卸主轴就能完成常规的维保操作，能大幅减少设备停机维护的时间。

　　下部的圆柱同轴腔体是用来容纳主轴本体的安装位，腔体的内径公差按照H7级精度设计，和主轴的外圆柱安装面做小间隙配合，装配时通过侧面的锁紧螺钉孔完成主轴的周向与轴向固定，保证主轴在高速旋转时不会出现窜动。腔体外侧延伸出的带孔安装耳，是用来固定主轴的防尘护罩、冷却管路支架以及行程限位碰块的，这些附属安装位在建模时都做了位置度约束，避免后续装配时出现管路干涉、限位开关触发位置不准的问题。

　　做这个结构的三维建模时，首先要确定的是上下安装位的同轴度基准，以上方法兰的端面为第一基准，主轴安装孔的轴线为第二基准，所有的安装孔位、侧边窗口的加工面都要围绕这两个基准做公差约束。壁厚设计上，主体承载部位的壁厚按照12mm取值，窗口周边做了加厚的翻边结构，避免框式结构因为开槽出现刚性下降的问题，同时所有的棱边都做了R3-R5的铸造圆角，既符合铸件的工艺要求，减少铸造时的应力集中，也能避免装配时锐边划伤操作人员。

　　安装边界方面，这个构件的整体外轮廓尺寸要匹配对应型号机床的Z向滑枕安装空间，上部方形法兰的边长要和滑枕下端面的安装尺寸完全对应，下部圆柱腔体的外径要留出足够的安全间隙，保证Z轴上下移动时不会和工作台夹具、工件发生碰撞；侧面的窗口尺寸要满足操作空间要求，能让维修人员的手顺利伸入内部调整夹紧机构，同时窗口边缘的强度要经过受力校核，在主轴承受最大切削抗力时，窗口位置的变形量要控制在0.01mm以内，不会因为切削受力导致结构变形影响主轴精度。

　　实际选型替换时，要注意这个安装座的上下接口尺寸必须和原有主轴单元、滑枕接口完全匹配，不能只看整体外形相似就盲目替换，尤其是法兰孔的分布圆直径、主轴安装孔的内径、锁紧螺钉的孔位位置，这些尺寸如果出现偏差，会直接导致装配失败，甚至强行装配后破坏主轴的同轴度，造成加工精度超差。另外这个构件的材质一般选用HT300灰铸铁，经过时效处理消除内应力后再进行精加工，这样才能保证长期使用过程中不会因为应力释放导致结构变形，维持主轴的精度稳定性。
