机床内置主轴支撑箱体结构设计

　　在金属切削机床的整体结构布局中，内置主轴箱是承担主轴支撑、传动载荷传递、加工精度保持的核心承载部件，区别于外置式主轴单元的安装形式，这类内置式主轴箱直接集成在机床滑枕或者立柱的移动拖板内部，随进给轴做高速往复移动，因此对结构的刚性、重量分布、安装适配性都有极高的要求。从实际应用场景来看，这类主轴箱多用于立式加工中心、龙门铣床、高速钻攻中心的主轴传动段，日常加工过程中需要承受铣削时的径向切削抗力、钻镗工序的轴向进给力，以及主轴高速旋转带来的振动载荷，箱体本身的结构设计直接决定了主轴的运行稳定性，进而影响工件的最终加工精度与表面质量。

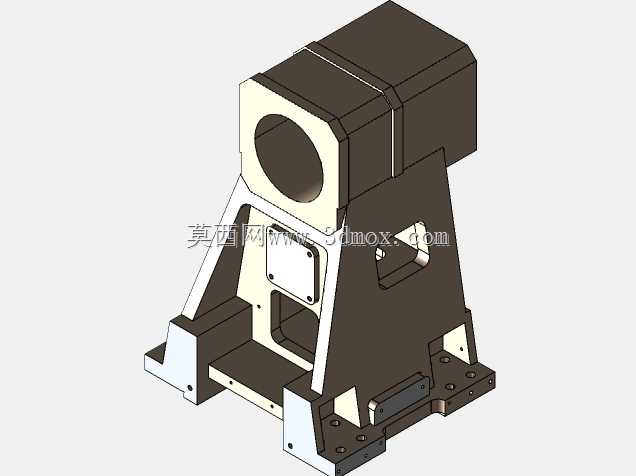

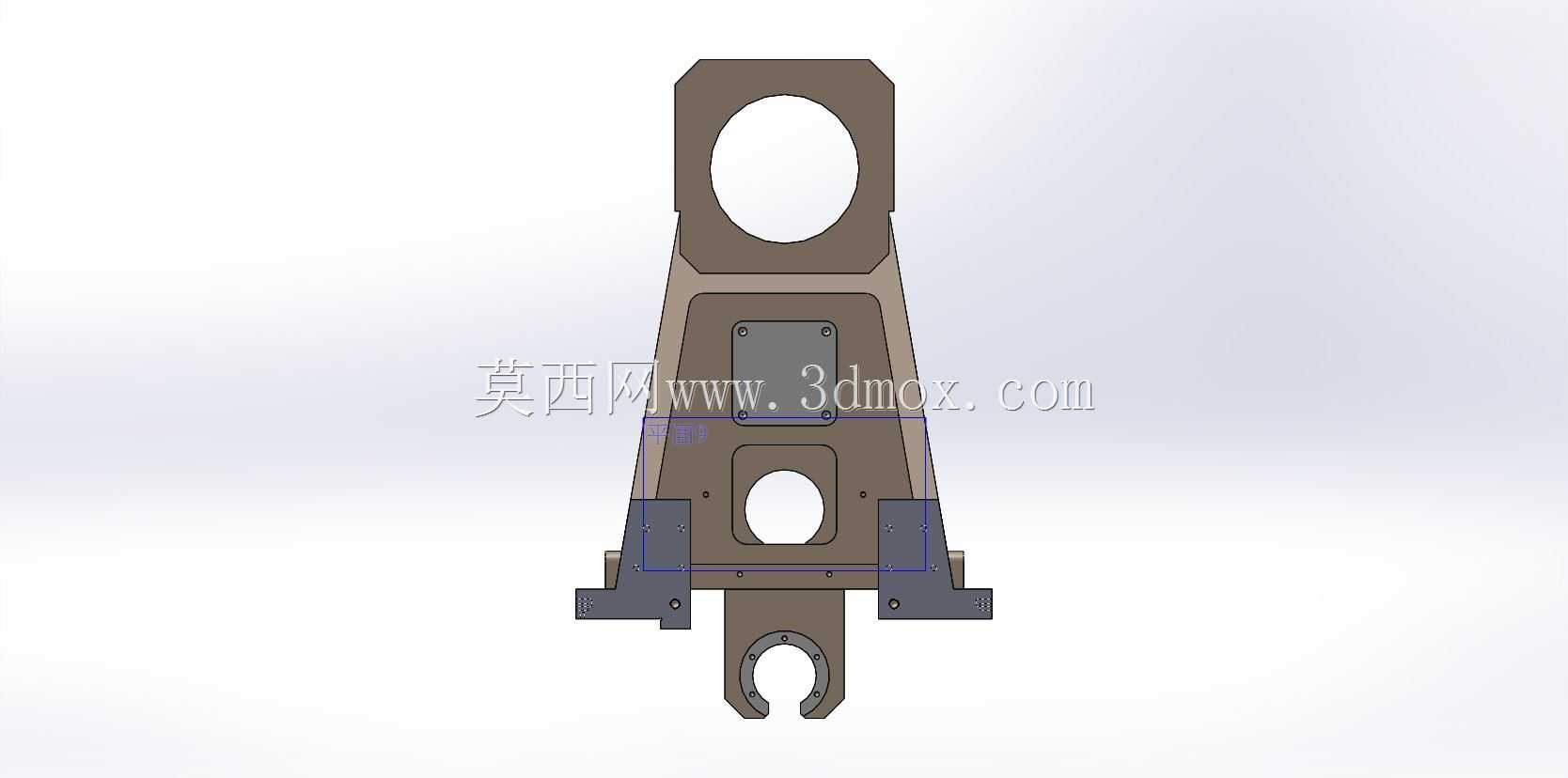

　　从功能特性上看，该箱体首先承担主轴组件的定位基准作用，上部的大直径通孔是主轴前轴承组的安装位，设计时需要严格保证孔的圆柱度、与安装基准面的垂直度公差，确保主轴装配后径向跳动控制在微米级范围内；中部的方形安装位是主轴驱动电机或者传动带轮的连接区域，预留的安装孔位可以适配不同功率的驱动单元，同时箱体内部预留的空腔既可以容纳传动连接件，也能作为切削液或者润滑脂的回流通道，避免加工过程中润滑介质泄漏污染加工区域；下部的叉形开口结构是刀具夹紧机构的安装空间，内置的打刀缸、拉刀杆组件都可以集成在这个区域，配合主轴内部的拉爪实现刀具的自动夹紧与松开，满足自动化加工的换刀需求。

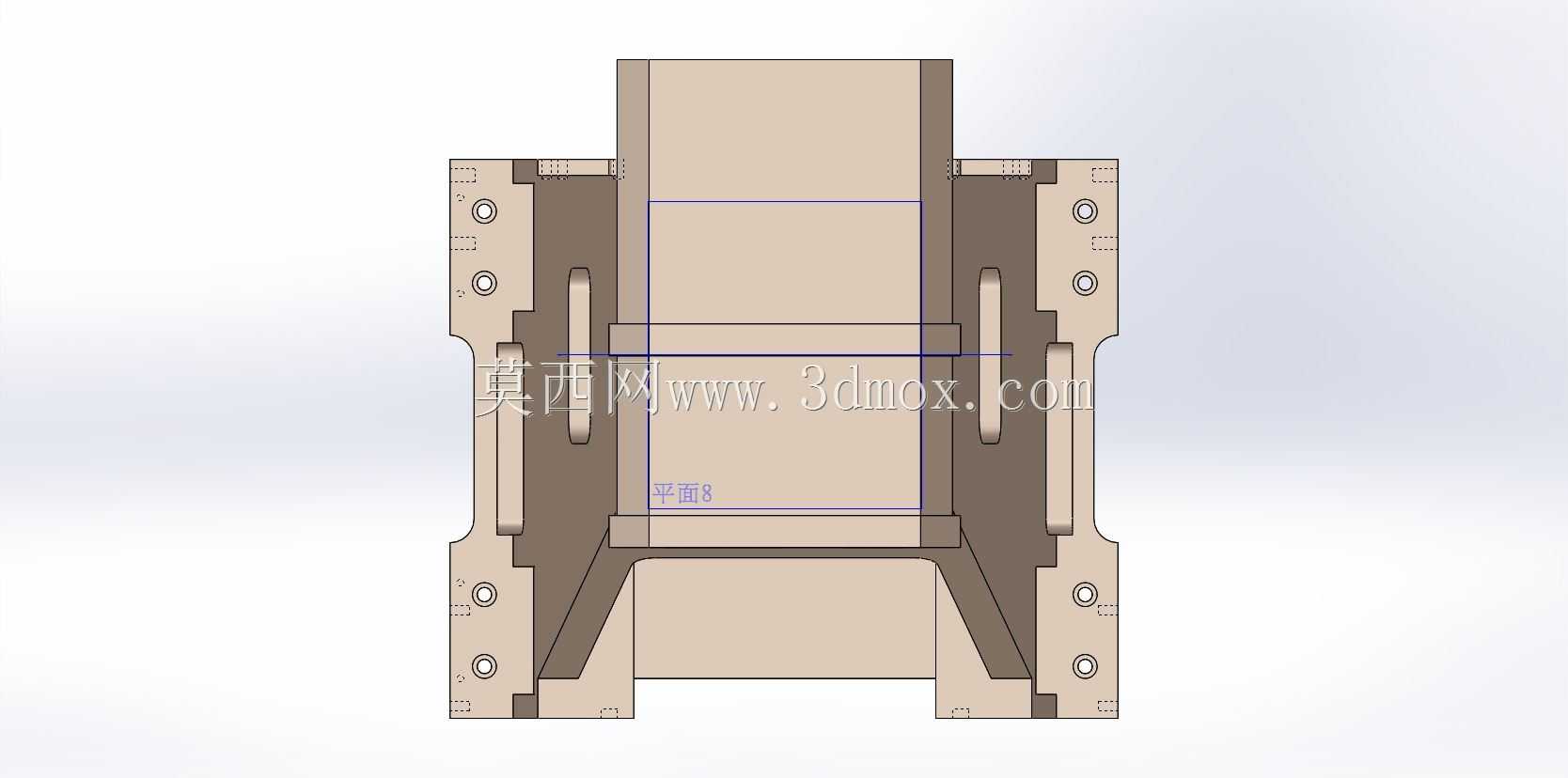

　　设计这类主轴箱体时，首先要做的是载荷路径的规划，切削过程中产生的载荷从刀具传递到主轴，再通过轴承传递到箱体的轴承孔位，因此箱体的筋板布局完全顺着载荷传递的方向布置，从上部轴承孔向下延伸到两侧的安装导轨面，形成连续的传力路径，避免出现应力集中的薄弱区域；同时为了控制移动部件的整体重量，在非承载区域做了局部的减薄设计，在保证整体刚性的前提下降低移动惯量，让机床进给轴的加减速响应速度更快，适合高速加工的工况需求。外形尺寸方面，箱体整体采用上下窄、中间宽的轮廓，宽度方向的尺寸严格适配机床滑枕的内部安装腔，两侧的凸台是导轨滑块的安装基准面，安装孔的孔距完全匹配标准直线导轨的滑块安装尺寸，不需要额外做转接板就可以直接装配，降低了装配累积误差；高度方向的尺寸则根据主轴的悬伸长度做优化，在保证主轴有足够刀具夹持长度的前提下，尽可能缩短主轴前端到安装面的距离，提升整个主轴系统的刚性。

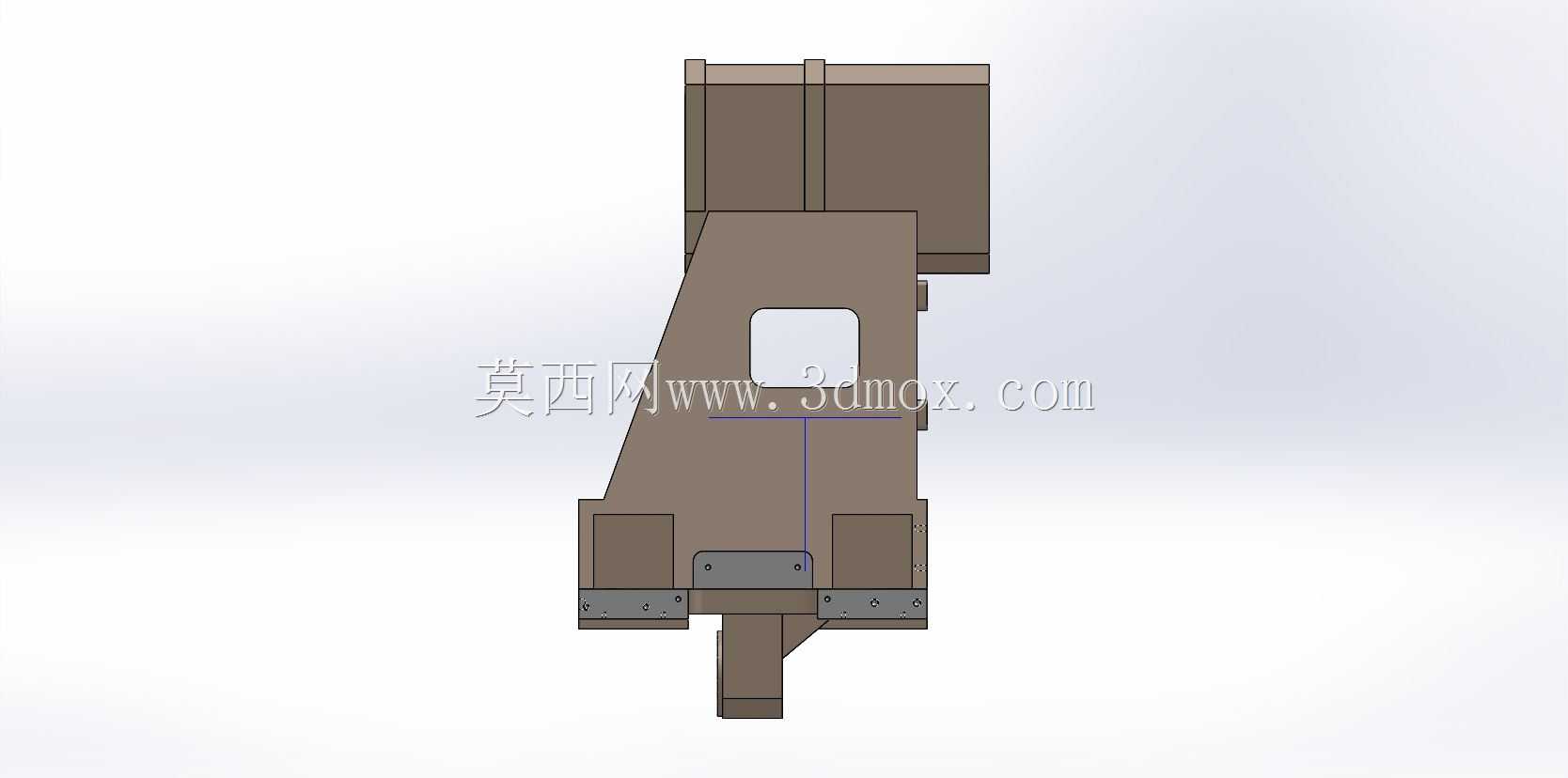

　　安装边界上，箱体背部的平面是与Z轴拖板贴合的安装基准，设计时要求平面度公差控制在0.01mm以内，装配时通过定位销实现与拖板的精准定位，再用内六角螺栓完成锁紧，确保箱体在高速移动和重切削过程中不会出现位移；箱体侧面预留的多个螺纹孔是用于安装行程挡块、润滑管路、冷却喷嘴的接口，位置布局避开了导轨和拖板的运动路径，不会出现运动干涉；下部的开口尺寸经过校核，在换刀过程中刀具柄部、机械手的运动路径都有足够的安全间隙，不会出现碰撞问题。另外箱体的材料选用孕育铸铁，铸造后经过时效处理消除内应力，再进行精密机加工，确保长期使用过程中不会因为应力释放导致精度变形，轴承安装孔位经过精密镗削，表面粗糙度达到Ra0.8，满足轴承装配的过盈配合要求，保证轴承运转时的支撑刚性。
