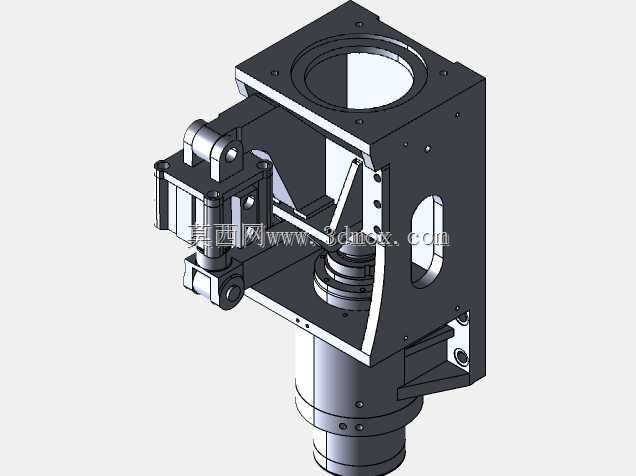

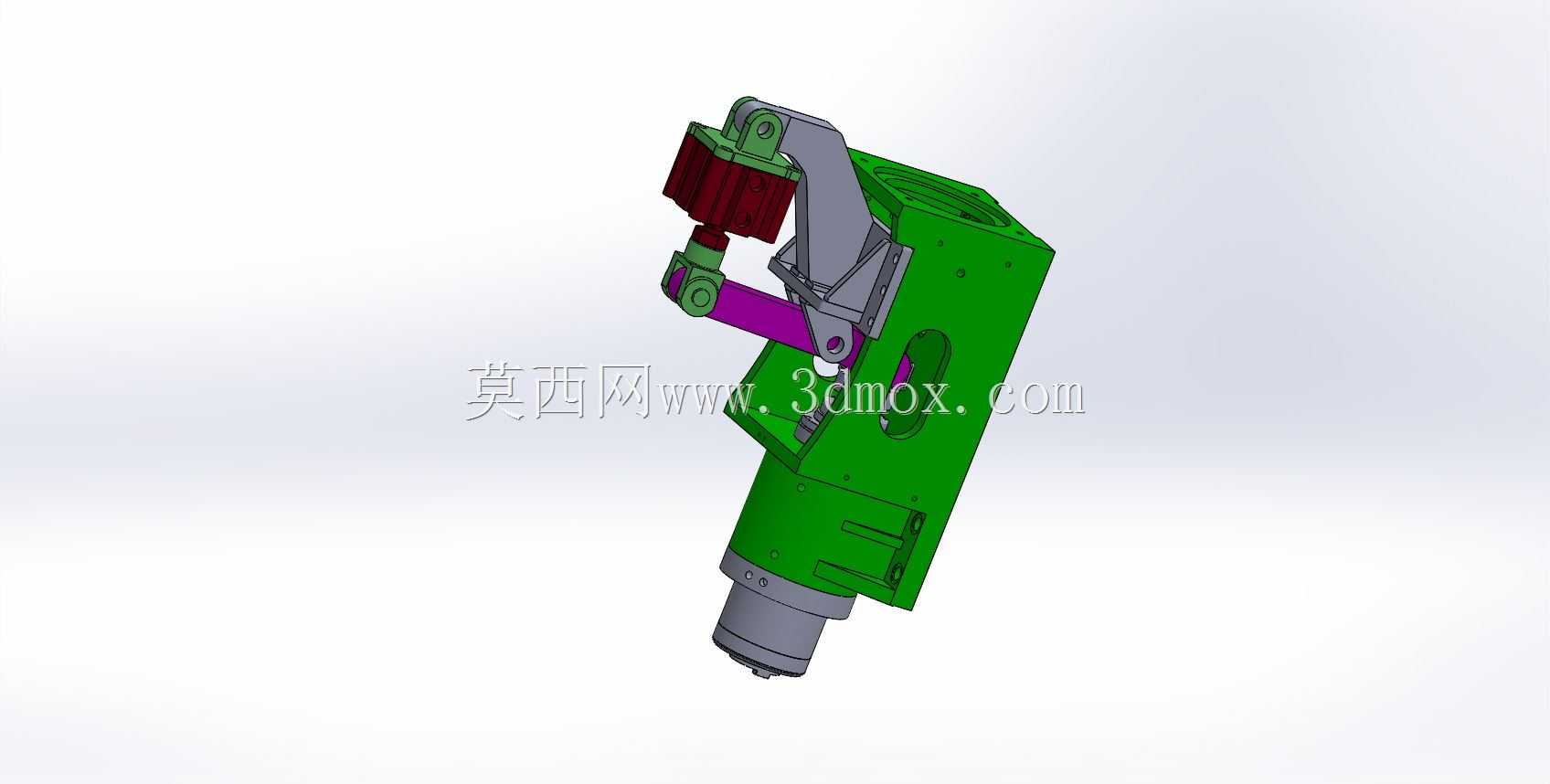

机床用紧凑型主轴驱动执行单元结构

　　在精密金属切削、小型零件钻铣加工的产线布局里，这类主轴单元常作为非标专机、小型组合机床的核心切削执行端，直接承担刀具装夹、旋转扭矩输出、进给动作联动的核心功能，区别于传统整机电主轴的独立安装形式，该结构将主轴本体、摆角驱动连杆、安装基座做了一体化集成设计，能大幅缩减专机搭建时的结构设计周期，减少零散部件装配的累计误差。从实际使用场景来看，这类结构多用于小型五金零件的多工序复合加工工位，比如3C通讯类金属结构件的侧面钻孔、倒角、轻铣工序，不需要额外搭建复杂的主轴滑台摆角机构，单元本身自带的连杆驱动结构就能实现小范围的角度摆动，配合设备的Z向进给即可完成不同倾角的加工动作，适配小空间内的多面加工需求，在桌面型加工设备、

　　流水线旁的离线补加工工位上，这类集成式主轴单元的适配性远高于分体式的主轴安装结构。从功能特性上拆解，该单元的主体安装基座为一体式箱型结构，内腔预留了主轴传动的容纳空间，侧面的安装平面可直接固定在设备的滑台立板上，不需要额外设计转接法兰；下端的主轴输出端采用标准的ER夹头安装结构，可适配不同柄径的钻铣刀具，输出轴的轴承支撑位做了跨距优化，能承受轻铣加工时的径向切削力，避免加工振刀影响零件表面质量；侧面的连杆摆角机构通过铰接点与外部驱动气缸或伺服电缸连接，可实现0-30度范围内的角度摆动，摆动过程中主轴的动力传输不会中断，不需要额外配置旋转接头来走刀路，结构可靠性更高。设计思路上，该结构优先考虑了安装空间的紧凑性，

　　将摆角驱动的铰接支座直接集成在主轴基座的上部，没有采用外置的摆角台结构，整体横向安装尺寸控制在较小范围内，可在多主轴并排布置的组合机床上使用，相邻主轴单元的安装间距可压缩到120mm以内，适配小零件多工位同时加工的布局需求；基座上的减重孔同时兼顾了走线与减重功能，主轴的动力线缆、冷却管路可从基座的中空腔体内穿过，避免设备运行过程中管线随摆角动作反复弯折出现破损；连杆机构的铰接点都配置了自润滑衬套，长期往复摆动不需要频繁加注润滑脂，降低产线设备的维护频次。从安装边界来看，该单元的基座安装面设置了4个对称布置的M8安装螺孔，孔位间距符合小型机床滑台的通用安装尺寸，可直接替换同规格的固定式主轴单元，不需要改动原有设备的滑台安装孔位；

　　下端主轴的伸出长度可根据加工需求做小幅调整，调整范围在15mm以内，适配不同长度刀具的装夹需求，避免刀具伸出过长导致的刚性不足；摆角动作的硬限位直接做在基座本体上，不需要额外安装外置限位块，摆动到极限位置时基座上的限位面直接承接接触力，避免连杆机构受冲击出现变形，长期运行的位置重复精度可控制在0.02mm以内，满足精密零件加工的位置度要求。在实际选型适配时，需要注意该单元的输出扭矩适配轻切削场景，不适合大余量的重铣削加工，搭配的驱动电机功率建议控制在1.5kW以内，过高的输出扭矩会导致连杆铰接点的受力超出设计阈值，出现结构变形；安装时需要保证基座安装面与滑台进给方向的垂直度，误差控制在0.01mm以内，避免加工时出现孔位倾斜、铣面不平的问题；日常维护时只需要定期检查主轴下端的密封件是否有切削液渗入，每3000运行小时补充一次主轴轴承的润滑脂即可，不需要对连杆机构做额外的拆解维护，整体运维成本远低于分体式的摆角主轴结构。
