立式主轴性能检测试验台结构设计

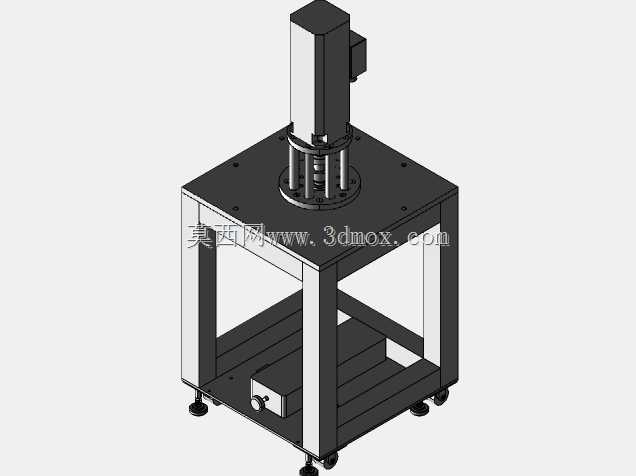

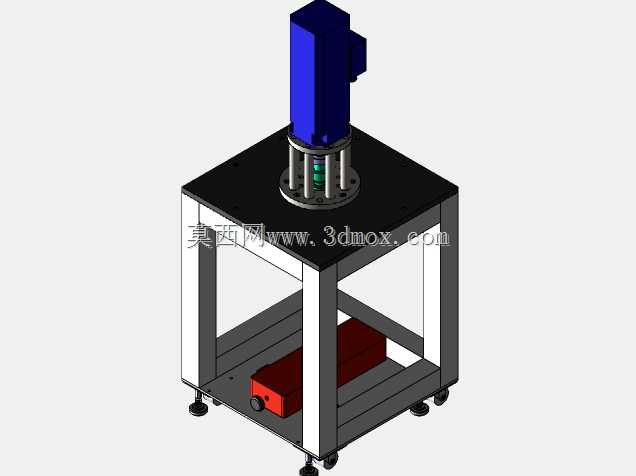

　　在机床主轴、电主轴的出厂校验与维修复检环节，这类立式主轴试验台是核心的性能验证载体，区别于卧式测试台的装夹逻辑，立式结构更适配竖直安装工况的主轴部件，能还原主轴实际装机后的受力姿态，避免卧式装夹带来的重力附加弯矩影响测试精度。从结构布局来看，设备采用方管焊接的框架式机架作为承载主体，底部预留了电控元件与驱动模块的安装层，四根竖直方管作为支撑立柱，连接上下两层安装平台，上层平台作为主轴装夹基准面，加工有阵列排布的T型槽与定位销孔，可适配不同法兰规格的主轴安装座，装夹范围覆盖常规直径60到180mm的各类机械主轴、电主轴单元。顶部的加载模块通过导柱导向结构与主轴输出端对接，可实现径向加载、轴向加载两种测试模式，

　　导柱配合直线轴承的导向结构，能保证加载力的同轴度误差控制在0.02mm以内，避免偏载导致的测试数据失真。底部安装的可调脚轮与支撑脚组合结构，兼顾了设备移位的便利性与测试时的稳定性，调试时可通过脚轮快速推移到指定工位，测试时降下支撑脚将设备抬离地面，隔绝地面振动对测试传感器的信号干扰。设计过程中优先考虑了机架的刚性冗余，框架焊接后经过去应力退火处理，再进行安装面的铣削加工，避免长期使用后的机架变形导致测试基准偏移，上层安装平台的厚度达到25mm，保证大扭矩主轴测试时平台的平面度变化量不超过0.01mm。设备的测试工位预留了传感器安装位，可在主轴端面、轴承位布置温度、振动、位移传感器，实时采集主轴在不同转速、不同负载下的运行参数，

　　包括主轴端跳、径跳、温升、振动幅值等核心性能指标，为主轴的合格判定提供量化数据支撑。机架中层的空置区域可根据测试需求加装冷却系统、润滑系统的辅助单元，适配高速电主轴测试时的冷却、润滑需求，不需要额外搭建外围辅助支架，集成度更高。从安装边界来看，设备整体占地尺寸控制在800mm×800mm以内，高度不超过1500mm，可直接放置在常规工业厂房的测试工位上，不需要额外做地基处理，对车间场地的适配性较强。装夹操作时，操作人员可站在设备四周任意位置完成主轴吊装、夹具锁紧、接线等操作，框架式的开放结构没有多余的遮挡件，吊装作业时不会产生结构干涉。导向加载部分的导柱行程设计为150mm，可适配不同轴伸长度的主轴测试，不需要频繁更换加载连接头，

　　减少测试前的准备工时。在实际应用场景中，这类试验台除了用于主轴生产厂家的出厂质检，也可用于机床维修车间的主轴维修后性能验证，判断主轴更换轴承、调整预紧力后的精度恢复情况，也可用于高校、科研机构的主轴性能优化实验，采集不同预紧力、不同润滑条件下的主轴运行参数。设计时特意将加载驱动模块布置在机架顶部的后侧位置，预留出正面的操作空间，方便操作人员观察主轴运行状态，也便于传感器线路的排布，所有线路可沿方管立柱的内侧走线槽布置，避免线路外露被运转部件剐蹭。底部的电控安装层预留了标准的电气安装板尺寸，可直接安装变频器、数据采集模块、继电器等电气元件，不需要额外设计电控箱的安装支架，缩短设备的装配周期。机架的所有焊接接缝都经过打磨处理，安装面做了发黑防锈处理，非加工面喷涂哑光工业漆，避免车间环境下的锈蚀问题，延长设备的使用寿命。在结构校核阶段，通过有限元分析对机架的受力变形做了模拟，在最大5kN的轴向加载力下，上层平台的最大变形量出现在平台中心位置，变形量仅为0.008mm，完全满足精密主轴测试的刚性要求，导柱的直径选用30mm的镀铬硬轴，配合线性导向套，在径向加载2kN的情况下，导柱的挠度变形不超过0.01mm，保证加载力的方向始终与主轴轴线重合。
