立式机床主轴箱箱体结构三维设计

项目分类:机床 发布时间:2022-06-09 ID:645124
  • 立式机床主轴箱箱体结构三维设计
  • 立式机床主轴箱箱体结构三维设计
  • 立式机床主轴箱箱体结构三维设计
  • 立式机床主轴箱箱体结构三维设计
  • 立式机床主轴箱箱体结构三维设计

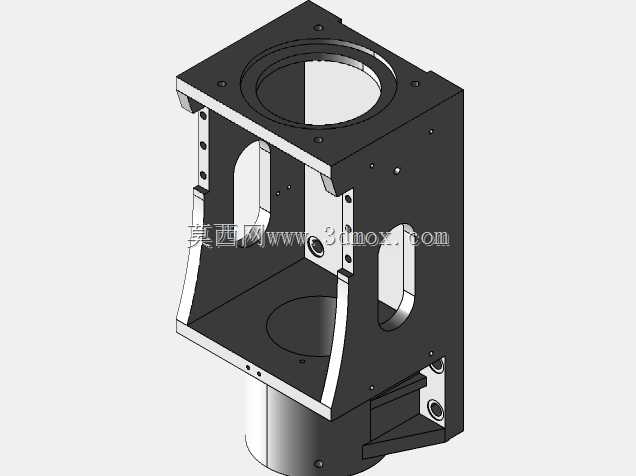

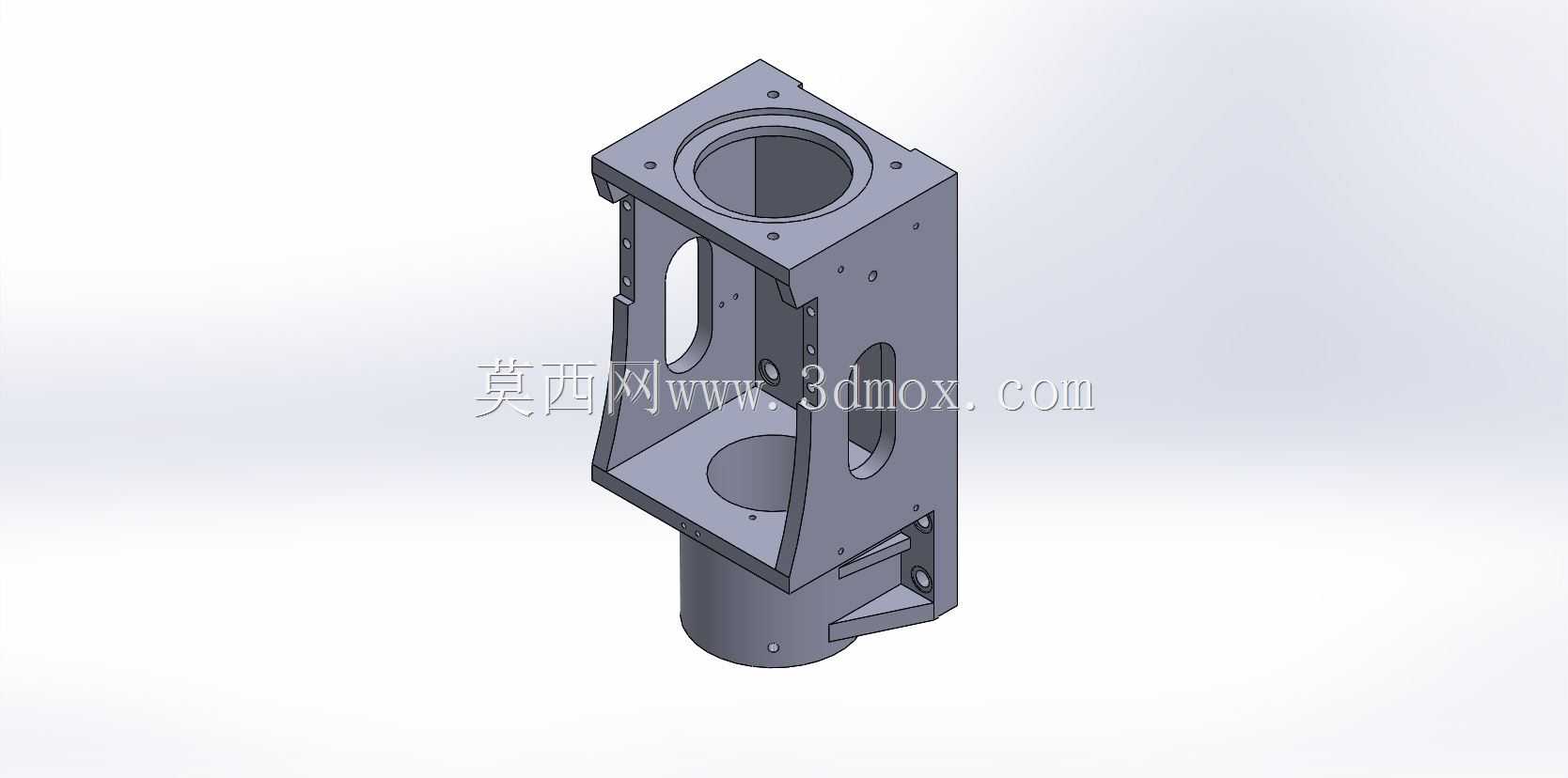

  在金属切削机床的整体结构中,主轴箱是承担核心传动与支撑功能的关键部件,其结构合理性直接决定机床的加工精度、运行稳定性与负载能力,这款主轴箱箱体的三维结构设计,完全围绕立式加工场景的实际工况需求展开,没有冗余的装饰性结构,每一处几何特征都对应明确的装配与功能需求。从实际应用场景来看,这类主轴箱多用于立式铣床、小型加工中心或者专用钻镗设备的主轴进给单元,安装在机床的立柱滑座上,随滑座完成Z向进给动作,内部需要容纳主轴组件、传动轴承、传动齿轮或者皮带传动结构,部分同类型结构还会集成润滑回路、冷却通道的安装位,为高速旋转的主轴提供稳定的支撑与防护。从功能特性层面看,该箱体采用上下分段式的腔体结构,上部为大直径的主轴安装腔,

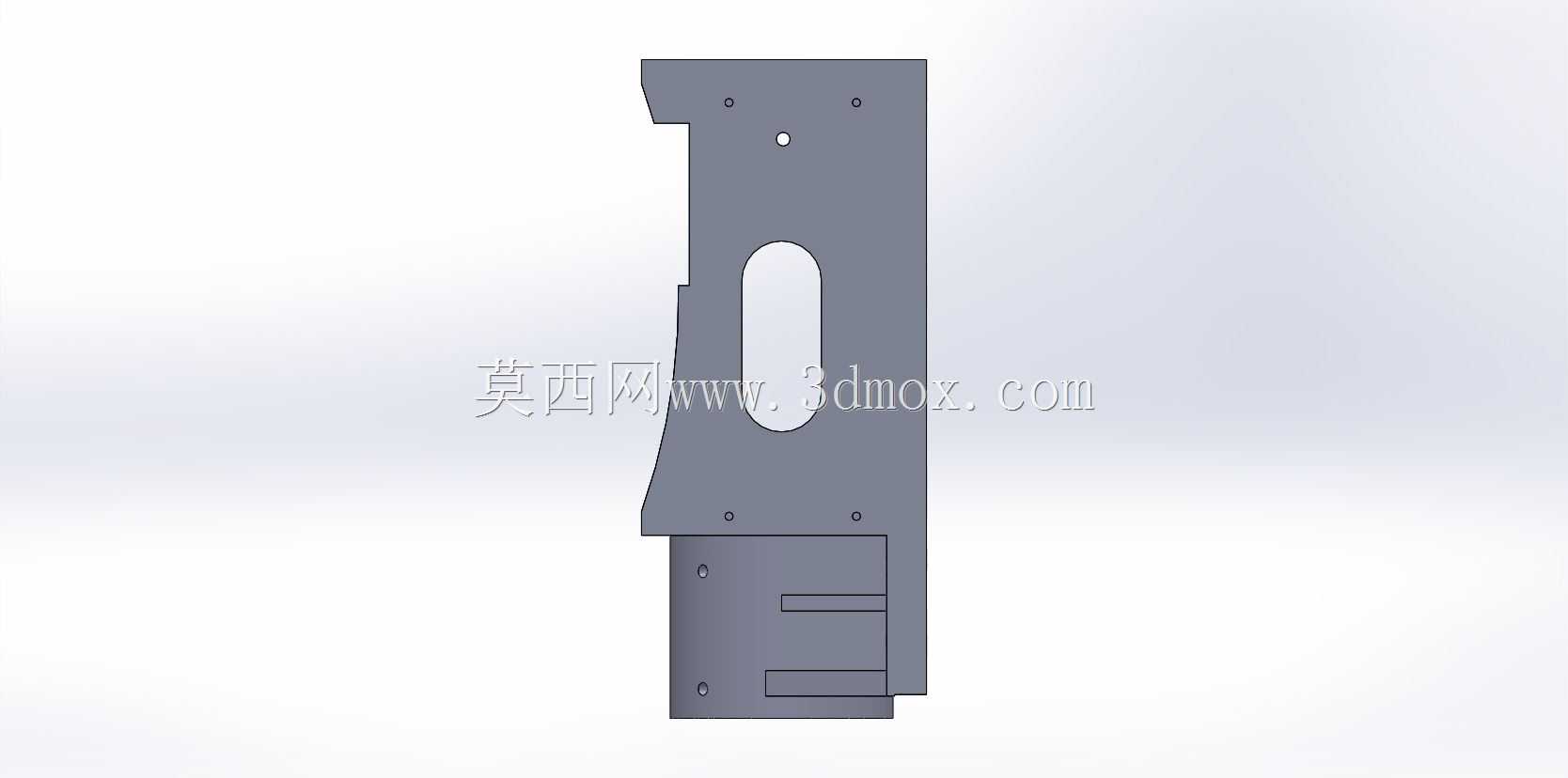

  腔体内壁预留了轴承安装的台阶定位面,能够适配成对安装的角接触球轴承或者圆锥滚子轴承,满足主轴高速旋转时的径向与轴向承载需求;中部为开放式的框架结构,两侧开设的长条形镂空窗口,一方面是为了减轻箱体整体重量,降低滑座进给时的运动惯量,另一方面也方便装配时调整内部传动件的啮合间隙,日常维护时也能直接观察内部润滑、磨损情况,无需完全拆解箱体;下部的小直径圆柱腔体,主要用于安装主轴下端的密封组件、刀具夹持机构的导向部分,或者对接打刀缸的安装位,保证刀具换刀动作的同轴度。设计思路上完全遵循机床箱体类零件的设计规范,首先确定主轴的中心高作为整个零件的设计基准,所有安装孔的位置度、结合面的平面度都围绕这个基准展开,

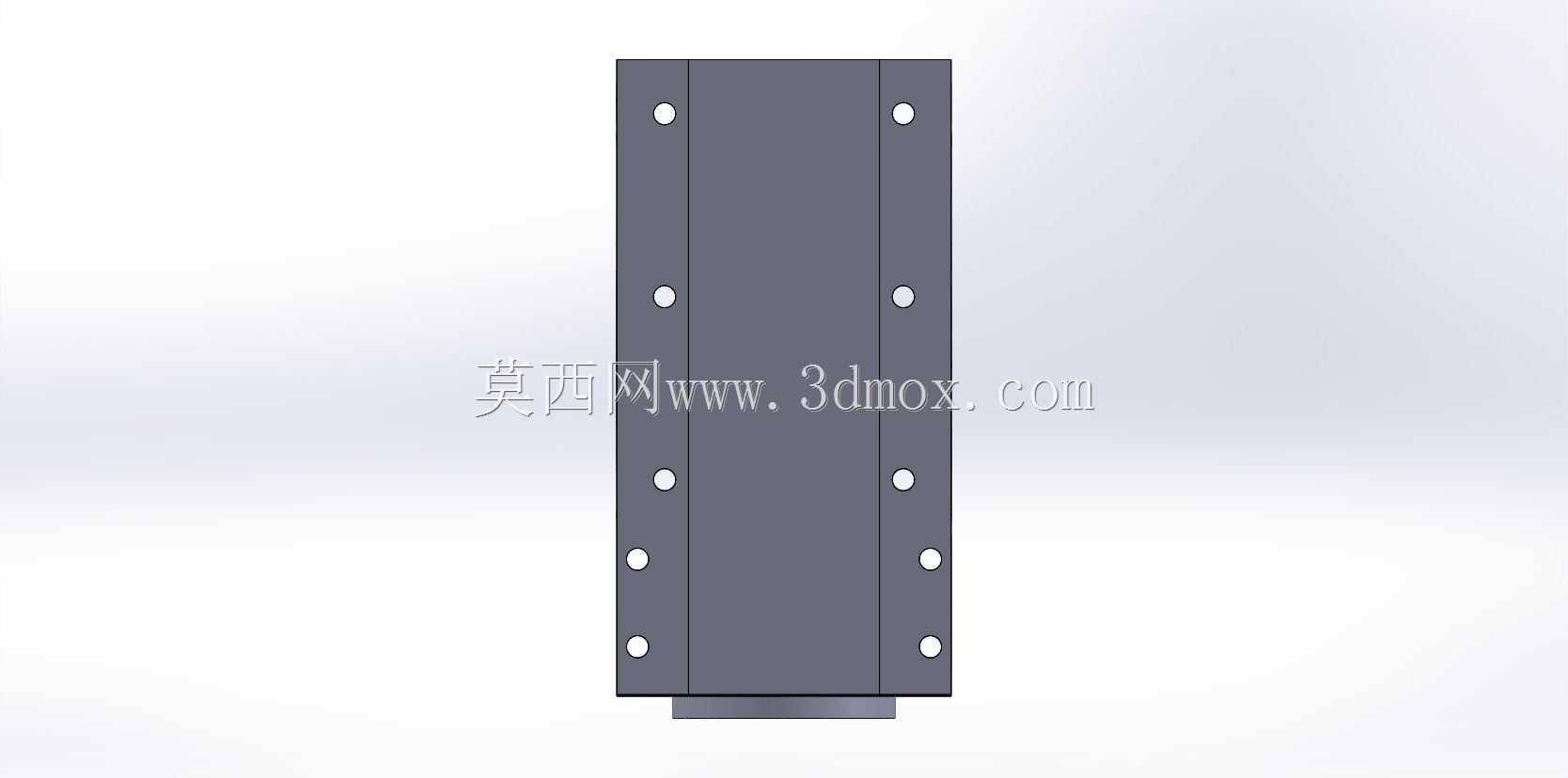

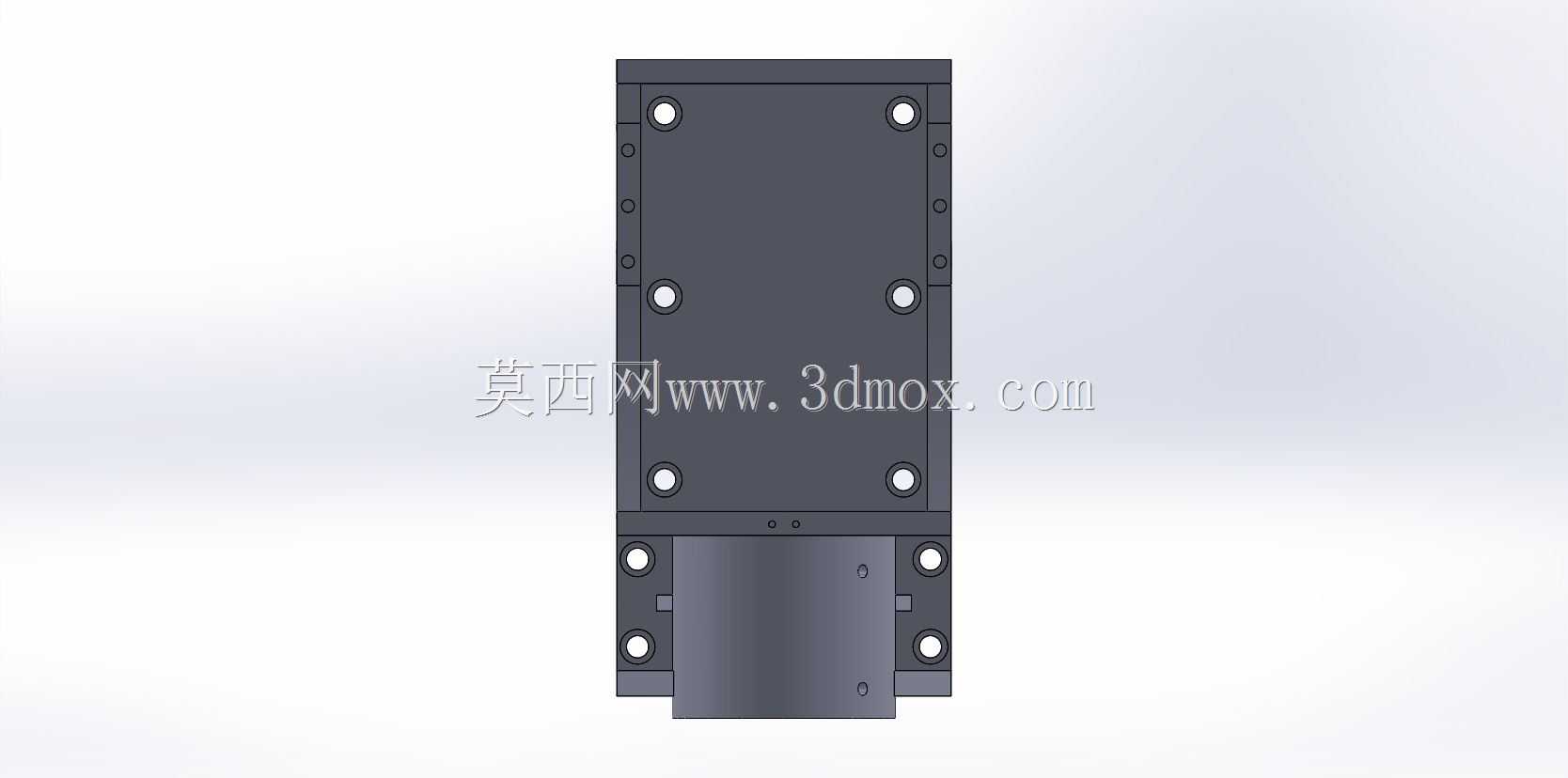

  箱体顶部的方形法兰面设置了均匀分布的螺栓孔,用于和主轴驱动单元或者上端盖连接,法兰面的平面度要求控制在0.02mm以内,保证连接后的密封性能与同轴度;箱体侧面的多个凸台与安装孔,分别用于安装行程开关、润滑管路、传感器等附属元件,所有孔位都做了沉头设计,避免螺栓突出影响外部部件的运动;箱体背部的安装贴合面,是和机床滑座连接的定位基准,设计时预留了定位销孔的加工余量,装配时通过圆柱销完成精准定位,再用螺栓锁紧,保证主轴轴线和工作台面的垂直度要求。关于安装边界与尺寸适配,这款箱体的上部法兰外形为方形,安装时需要匹配滑座上对应尺寸的安装开口,中部框架的宽度尺寸要避开滑座上的导轨防护罩运动范围,避免进给过程中发生干涉;

  下部圆柱腔体的外径要小于工作台的最大通过孔径,保证加工长工件时主轴下行不会和工作台发生碰撞;所有外部安装孔的孔距都采用标准机床附件的通用尺寸,不需要额外加工转接板就能适配常规的主轴组件、打刀机构、润滑系统等标准配件。从结构刚性角度考虑,箱体的腔体转角处都做了圆角过渡,避免应力集中,在受力较大的轴承安装位、背部安装贴合面位置,都做了局部加厚处理,既控制了整体重量,又保证了切削加工时箱体不会发生过大的形变,保证加工过程中主轴的跳动量控制在允许范围内。另外,箱体上的镂空窗口边缘都做了翻边加强设计,不会因为开设窗口导致框架整体刚性下降,窗口位置还可以加装透明防护板,防止切削液、切屑溅入箱体内部,同时不影响日常观察。这类主轴箱箱体的建模过程,需要重点关注各个配合面的尺寸公差、形位公差的标注逻辑,三维建模时就要提前考虑后续铸造、机加工的工艺可行性,比如所有拔模方向保持一致,减少加工时的装夹次数,内部腔体的壁厚保持均匀,避免铸造时出现缩孔、砂眼等缺陷,安装孔的深度要匹配标准螺栓的拧入深度,既保证连接强度,又不会出现螺纹孔钻穿的问题。
